電磁波反射特性實驗原理發布時間：2025-05-06

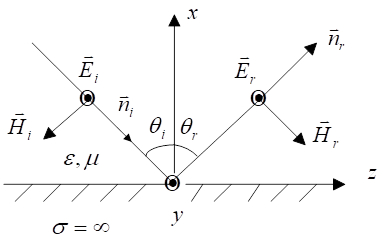

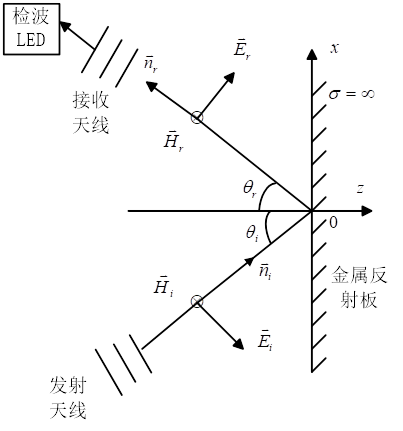

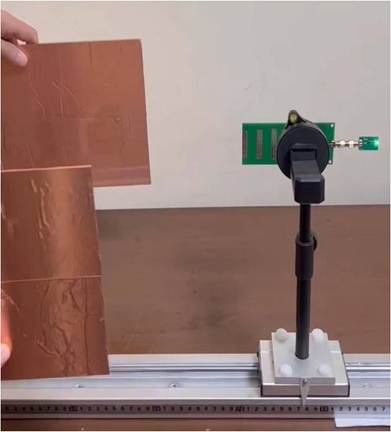

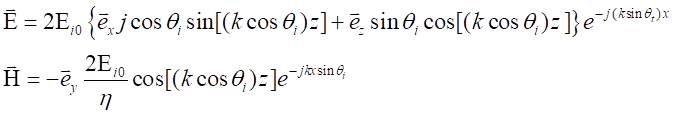

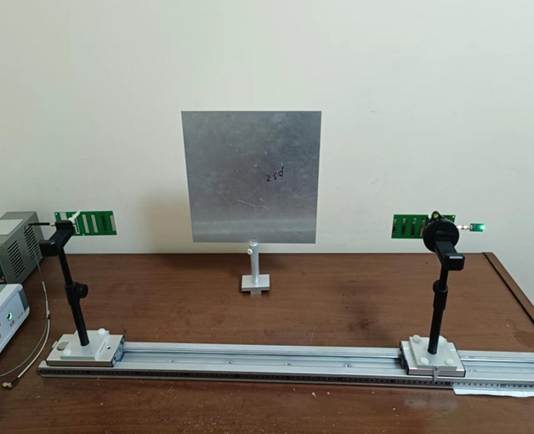

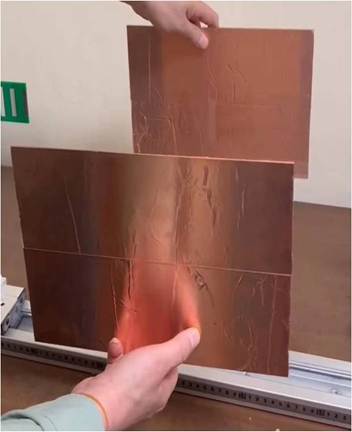

一、實驗?zāi)康?/strong> 1)研究電磁波的反射現象的產生，驗證電磁波入射角等于反射角； 2)研究線性極化的反射及其特點 3)通過試驗加深對電磁波極化特性的理解二、實驗項目 1）垂直或水平極化波斜入射到導體平面的反射波；沿反射角方向LED最亮。 2）左旋圓極化波斜入射到導體平面的反射波；三、實驗原理圖1垂直極化波向理想導體界面上斜入射取坐標系如圖。能與上面類似的處理，可得此時媒質1中的合成波的電磁場表示式為合稱電場平行于入射面的波向理想導體斜入射合稱電場圖2垂直極化波反射特性實驗圖3球面波形成平面波圖4垂直極化電磁波多經干涉實驗四、實驗步驟 1、用SMA連接電纜RF與極化天線口，將電磁波信號輸送到極化天線上。 2、將八木天線安裝到旋轉支架上，將其垂直放置，移動到距離發射天線50～60cm處。 3、移動反射板，如圖所示，將接收八木天線安裝到支架上對準反射波來波方向，注意與反射電場極化匹配。 4、按下發射開關，此時電磁波發射出來，觀察LED燈是否被點亮，如不亮可以校對方向。 5、當入射角等于反色角時LED燈最點亮。 6、也可將發射天線換為垂直極化天線，觀察LED燈是否被點亮。圖5平行于入射面的波向理想導體斜入射 7、將發射天線為垂直極化天線，如圖3所示，反射板移動到位置d處LED燈最亮。五、注意事項 1.按下按鈕時，若沒有功率輸出，應立即停止發射，檢查射頻電纜頭與儀器的接頭是否連接牢固，檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接；用微安表測量時輸出接10dB衰減器防止微安表打表。防止空載工作燒壞微波放大器。 2.盡量減少按下按鈕的時間，以免影響其它小組的測試準確性。 3.測試時盡量避免人員走動，以免人體反射影響測試結果。
