SG-CSY810A傳感器系統實驗平臺說明
發布時間：2025-07-22 |

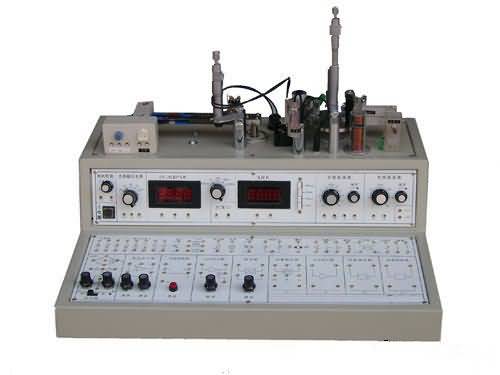

一、 主機：
由大面板、小面板和頂板。供電電源AC220V，50Hz。額定功率200W。
1、大面板：各類實驗電路
2、小面板：
1）各種直流穩壓電源和恒流源。
1.6~24V連續可調直流穩壓電源。
5V直流穩壓電源。
±15V、+5V穩壓電源。
AC12V 交流電源
0~20mA連續可調恒流源
2）顯示表：
電流表：DC20μA、200μA、20mA 、200mA(量程四檔切換)
電壓表：DC200mV、2V、20V（量程三檔切換）
光照度計：1-1999Lx
轉速表：0-9999
3、頂板
頂板：由安裝架、支架、滑軌等組成。
二、傳感器與器件
光敏電阻（cds 光敏電阻、額定功率：100mW、暗阻≥1MΩ、tr 20mS 、tf 30mS、λp：580nm）
光敏二極管（Vr：20v、I D＜0.1μA、IL：50μA、tr tf ：10ns λp：880nm）
光敏三極管（VCEO：50v、I D＜0.1μA、IL：5mA、tr tf ：15ns λp：880nm)
硅光電池（VOC：300mv、I D＜1×10-8μA、ISC：5μA、λ：300-1000nm、λp：880nm)
反射式光耦（輸入：IFM=20mA、VR=5V、VF=1.3V 輸出：VCEO=30V、ICEO=0.1μA、VCES=0.4V 傳輸特性：CTR（%）=5、 tr tf ：5us）
紅外熱釋電探頭
光照度計（1～9999lx）
Y型光纖
PSD位置傳感器
CCD測徑系統（選配）
光柵位移傳感器（選配）
普通白熾燈
普通發光二極管
紅外發射二極管（VR ：5V、VF：1.4V、IR：10uA、PO：2mw）
半導體激光器（波長：635um、功率1-3mw）
可調速斬光器
三、使用方法
1、實驗儀在開機前將電壓表量程選擇旋鈕打到2V檔；電流表量程選擇旋鈕打到200mA檔；電壓旋鈕都逆時針打到底。
2、將AC 220V 10A電源線插頭插入市電（AC 220V±5％ 50Hz）插座中，合上主電源開關，數顯表顯示0000，表示實驗臺已接通電源。
3、實驗前應先閱讀示范實驗指南，每個實驗均應在斷開電源的狀態下按實驗線路接好連接線（實驗中用到可調直流電源時，應在該電源調到實驗值后再接到實驗線路中），檢查無誤后方可接通電源。通過做示范實驗掌握實驗方法后再自己組織開發其它實驗。
四、儀器維護及故障排除
1、維護
⑴ 防止硬物撞擊、劃傷實驗臺面；防止光敏器件探頭傳感器跌落地面損壞。
⑵ 實驗完畢要將傳感器及連線全部整理放置好。
2、故障排除
⑴ 開機后數顯表都無顯示，應查AC 220V電源有否接通；主機箱中的保險絲是否燒斷。
五、注意事項
1、實驗臺總功率為0.2kW，要求AC 220V±5％ 50Hz電源供電，否則會產生信號不穩定甚至損壞儀器。
2、嚴禁用酒精、有機溶劑或其它具有腐蝕性溶液擦洗主機的面板。
3、嚴禁將實驗儀的電源、信號源輸出端與地（⊥）短接，因短接時間長易造成電路故障。
4、實驗接線時，應手握實驗線插頭輕插輕撥，嚴禁拉扯線體。
5、在更換接線時，應斷開電源，只有在確保接線無誤后方可接通電源。
6、實驗完畢后，請將傳感器整理放置好。
7、如果實驗臺長期未通電使用，在實驗前先通電十分鐘預熱再檢查各供電電源輸出是否正常。
*如有其他問題請聯系我公司*
六、隨機附件詳見裝箱清單
注意：說明書中的組成、配置、參數僅供參考，如有變更，請以實物、裝箱單為準。
七、實驗儀器尺寸：實驗儀器臺尺寸為：520×400×350（mm）。 |
|
