金工實訓室建設方案
發布時間：2025-07-26 |
為滿足我系智能焊接技術、機電一體化技術、供用電技術等專業的學生對金工實訓的需求，參照國家部委、省市相關主管部門對于實訓室建設的標準規范，提出本需求書。
1 實訓教學場所的實訓教學目標和要求
1.1 實訓教學場所的實訓教學目標
本實訓室可實現的實訓內容需包括金工實訓、金屬工藝實訓等，除個別大型設備外，其余實訓器材擬采取模塊化方式進行設計和搭配，比如采用實訓工具箱的方式提供成套實訓設備/工具，授課時取出相應模塊的實訓工具箱進行使用，實訓結束后可方便地將成套實訓設備/工具進行收納，以節約實訓室空間，提高實訓室的利用率。
1.1.1 金工實訓室Ⅰ（鉗工實訓室）的實訓教學目標

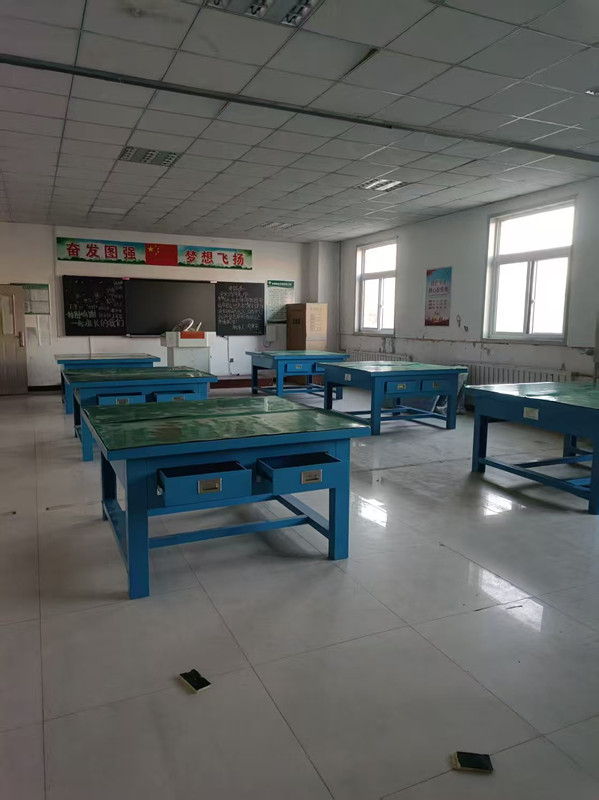

金工實訓室Ⅰ擬以現有鉗工實訓室為骨架，配合增材制造設備、激光切割/雕刻設備使學生掌握基本的普通鉗工、增材制造、激光加工的操作技能，需實現的實訓教學目標如下：
（1） 鉗工常用工具使用基本技能訓練；
�。�2） 鉗工測量工具使用基本技能訓練，掌握量具的使用、尺寸測量的方法及公差知識；
（3） 銼削、鋸削、鉆孔、鑿削、攻絲及套扣、劃線技能訓練，掌握普通鉗工的基本操作技能；
�。�4） 臺式鉆床基本操作訓練；
�。�5） 鉗工常用工具、量具的保養訓練；
（6） 裝配圖識讀；
�。�7） 零件測繪技能訓練；
�。�8） 工件加工技能訓練，掌握零件的加工工藝知識，具備加工能力；
�。�9） 掌握增材制造技術的基本操作技能；
�。�10） 掌握激光加工技術的基本操作技能。
1.1.2 金工實訓室Ⅱ（金屬工藝實訓室）的實訓教學目標
金工實訓室Ⅱ應當包括金屬力學性能測試、金相組織觀察、金屬熱處理等功
能，其實訓教學目標為使學生掌握以下操作技能：
�。�1） 金屬力學性能測試；
�。�2） 焊接接頭力學性能測試；
�。�3） 金屬金相組織觀察；
�。�4） 焊接接頭金相組織觀察；
�。�5） 焊接接頭金相試樣制作；
�。�6） 金屬材料退火、正火、淬火、回火。
1.2 實訓教學場所的基本要求
1.2.1 使用面積
實訓室應根據學生人數和教學內容，在保障師生健康、安全的前提下，確定其使用面積，并符合國家相關規定。
我系實訓室擬按照 40 人/班的需求進行配置，參照相關標準，金工實訓室Ⅰ
和Ⅱ的最低使用面積不低于 120m（2 我校教室一般的標準平面尺寸為 5m×12m，
相關方案請參照此空間尺寸進行設計）。
1.2.2 供電
�。�1） 各種儀器設備的安裝使用都應符合有關國家或行業標準，接地應符合
GB/T 16895.3—2017 的有關要求。需接入電源的儀器設備，應滿足國家電網規定
的接入要求，電壓額定值為交流 380 V（三相）或 220 V（單相），并應具備過流、漏電保護功能；需要插接線的，插接線應絕緣且通電部位無外露。具有執行機構的各類儀器設備，應具備急停功能，遇緊急狀況可隨時切斷電源、氣源、壓力，并令設備停止動作。
�。�2） 各實訓室應配備低壓三相五線制電源，并根據各實訓室設備容量等因素確定電源容量，合理布線。正確選配實訓室低壓網絡系統中各低壓空氣斷路器和電線（電纜）的載流量，選配的低壓空氣斷路器應具備過流和漏電保護功能，上下級保護應配合合理，必要時應有浪涌保護功能。
1.2.3 采光
�。�1） 實訓室的采光應符合 GB/T 50033 的有關規定，充分利用天然光，采用良好光環境，節約能源，保護環境。
�。�2） 采光設計應做到技術先進，經濟合理，有利于視覺工作和身心健康，應注意光的方向性，應避免對工作產生遮擋和不利的陰影。
（3） 實訓室天然光照度標準值≥150 lx，實驗室天然光照度標準值≥450 lx。
（4） 需要識別顏色的場所，應采用不改變天然光光色的采光材料。
1.2.4 照明
（1） 當天然光線不足時，應配置人工照明，人工照明光源應選擇接近天然光色溫的光源。
�。�2） 實驗室和實訓室的照明應根據教學內容對識別物體顏色的要求和場所特點，選擇相應顯色指數的光源，一般顯色指數不低于 Ra80。
�。�3） 實訓場所的照明要求應符合 GB 50034 的有關規定。
�。�4） 進行精細操作實訓（如：畫線、金屬精加工、間隙調整等）工作臺、儀器、設備等的工作區域的照度不應低于 500 lx。照度不足時應增加局部補充照明，補充照明不應產生有害眩光。
1.2.5 通風
應符合 GB 50016—2014 和工業企業通風的有關要求。
1.2.6 防火
（1） 防火應符合 GB 50016—2014 中有關廠房、倉庫防火的規定和要求。
�。�2） 實訓室應為一、二級耐火等級的建筑，至少應設有 2 個安全出口，安全疏散門應向疏散方向開啟，不得設置門檻。實訓室內使用的各種電氣設備都應具有防爆、隔爆功能，實訓裝置的周圍不應放置任何與實訓教學無關的物品。在有日光照射的房間必須安裝窗簾。實訓室內應配備適用的滅火器材，特別是適用于電氣火災的滅火器材。
1.2.7 安全與防護
�。�1）安全與衛生應符合 GBZ1—2010、GB/T 12801—2008、GB 21746—2016
和 GB 21748—2008 的有關要求。安全標志應符合 GB 2893.5—2020、GB 2894— 2017 和 GB/T 29481—2013 的有關要求。實訓場所安全管理工作應遵守國家及電網公司《電力安全工作規程》等文件的相關規定。
（2） 實訓條件和安全設施等應符合有關標準、規范的要求，按規定設置安全遮欄、標示牌、安全信號燈及警鈴，電氣控制柜前應鋪設橡膠絕緣墊，備齊合格的勞動防護用品和急救用品。實訓場所雷電防護和電氣裝置接地應分別符合 GB 50057—2016 和 GB/T50065—2011 的有關規定。
�。�3） 對易燃、易爆或放電后可能產生有毒物質的設備應做好防火、防爆、防毒措施。
�。�4） 實訓教師應具備必要的電力安全生產知識，學會并熟練運用緊急救護法和消防滅火方法，特別要學會觸電急救和電氣火災的撲救方法。被培訓人員應接受相應的安全生產教育，明確實訓場地和操作工位存在的危險因素并制定具體的安全防范措施及事故緊急處理措施。在進行高壓電氣試驗時，試驗人員不得少
于 2 人，并指定其中一人負責監護工作，試驗人員與試驗設備間應留出足夠的電氣安全距離。
1.2.8 網絡安全
網絡環境應保證實訓教學軟件及設備的正常運行，要滿足順利進行線上實踐指導、線上虛擬仿真實訓及信息化管理所需網絡環境要求。
1.2.9 實訓場地布置
實訓室內空間布局要合理，除實訓操作區、工器具和耗材存放區外，還應規劃學習討論區，以滿足現實一體化教學的需要。應在實訓場所的墻壁、地面上等區域布置實訓室簡介、相關專業技術發展歷史、實訓教學人員職責、學生實訓守則、實訓工藝要求、專業新技術規范、設備安全操作規范、科學家及大國工匠頭像、標語口號與警句、優秀學生所取得的標志性實訓成果等體現課程思政教育的內容。
2 實訓教學設備要求
2.1 實訓教學設備總體要求
�。�1） 配備的儀器設備產品質量應符合相關的國家標準或行業標準，并具有相應的質量保證證明。
（2） 各種儀器設備的安裝與使用都應符合國家或行業的有關標準，接地應符合 GB 16895.3—2004 的要求。
�。�3） 需接入電源的儀器設備，應滿足國家電網規定的接入要求，電壓額定值為交流 380 V（三相）或 220 V（單相），并應具備過電流、漏電保護功能。需要插接線的，插接線應絕緣且通電部位無外露。
�。�4） 具有執行機構的各類儀器設備，應具備急停功能，緊急狀況可切斷電源、氣源、壓力，并令設備動作停止。
�。�5） 專業基礎技能實訓的各實訓室設備要求均按 JY/T 0459—2014 的合格要求配置。
�。�6） 地面應鋪防滑地磚或使用維修車間專用油漆。
�。�7） 給排水應具備完善的供水、排水設施。
�。�8） 通道布設人員等安全通道。 |
|
