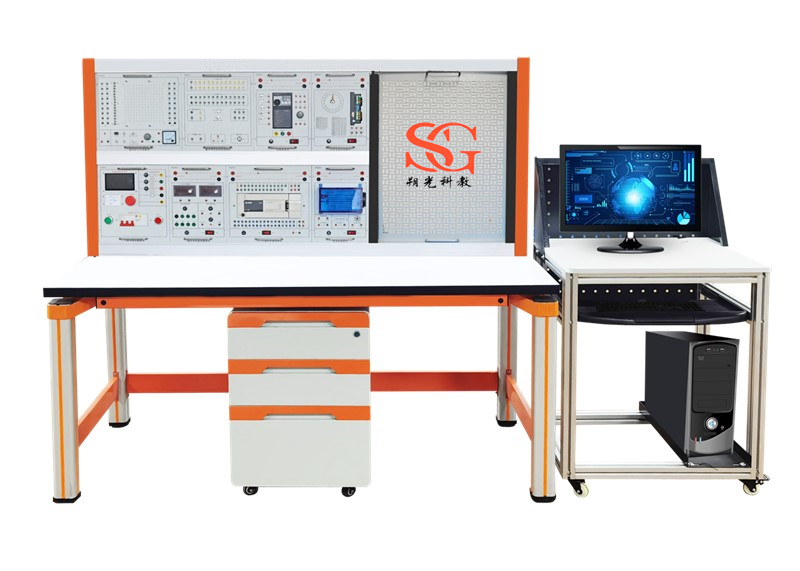

SGPLC-021K 電工技能訓練與考核平臺
一、產品概述
該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。包含可編程控制器、變頻器、觸摸屏、步進控制系統、工業網絡通信、電器安裝、電力電子、直流調速等核心技術技能。采用模塊化設計，便于選配后續升級與擴展，多模式教學，根據不同課時，不同訓練場景，可自由切換導線快速實訓和工程現場布線兩種教學模式，所有模塊配置安全保護電源模塊，保證實訓安全和核心器件，通過不同插座組合，實現交直流電源隔離。
二、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃ 相對濕度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。
三、設備結構
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
四、實訓模塊
（1）PLC主機模塊
1）面板采用多種顏色字符線條彩色印刷，區分不同輸入信號。
2）配置西門子品牌PLC主機CPU1214C，內置數字量I/O點14路數字量輸入/10路數字量輸出，模擬量2路模擬量輸入；集成1個以太網口，支持以太網通訊，配套PLC編程線纜、博途編程軟件。
3）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，防止插錯電源，引起PLC的損壞。
4）配有16路繼電器輸出模塊(SM12232：標準DC24V電壓工作，額定負載：AC250V/16A。采用導軌式安裝固定方式，具有NPN、PNP輸入兼容、輸入具有可恢復保險保護、輸出帶有指示燈指示等；
5）以太網交換機：可以通過以太網交換機控制運動部件，以太網交換機采用導軌式10/100MBIT/S自適應工業以太網交換機，自帶5個RJ45接口。
（2）變頻器模塊
1）面板采用多種顏色字符線條彩色印刷，區分不同輸入信號。色澤美觀并經久耐磨不掉色；配有線槽，用于工業接線工藝訓練。
2）配置同PLC同品牌變頻器，防護等級：IP20；功率模塊：輸入電壓380-480V，功率0.55KW；集成6路數字量輸入，1路數字量輸出，1路繼電器輸出，1路模擬量輸入，1路模擬量輸出；總線系統： PROFINET。
3）配置電位器模塊，提供4.7K電位器一只，用于變頻器模擬量提示。
4）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，防止插錯電源，引起變頻器損壞。
（3）觸摸屏、按鈕指示燈模塊
1）觸摸屏：采用≧7寸彩色觸摸屏，集成以太網和RS485通訊接口。電源輸入接口、保險絲、帶燈電源開關、以太網口、RS485口全部引出到面板，面板印有對應的絲印接線圖。
2）按鈕指示燈：提供急停按鈕開關≧1只、按鈕≧8只，旋轉按鈕≧4只，DC24V指示燈≧10只。
3）投標時要求提供滿足模塊配置的證明材料。
（4）步進運動控制單元
1）直流步進驅動器采用三相步進驅動器，18-50VDC電源輸入，電流2.2-8.3A，細分1-256，脈沖響應頻率最高≧400KHz。具有自動半流功能、過壓、欠壓、相間短路、過熱保護功能等；三相步進電機：步距角1.8°，保持轉矩≥0.9N.M，額定電流≥2.8A，相電感≥1.2mH；
2）對象：包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等。
3）有效行程≧200mm，絲桿直徑≧16mm。絲桿導程約5mm。
4）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，防止插錯電源，引起步進驅動器損壞。
（5）電氣控制模塊
1）采用厚網孔板，模塊尺寸≧606mm*590mm（寬*高）。表面噴塑，面板安裝電器元件。網孔板與實訓臺桌面固定角度可調；
2）實訓元器件清單
（6）配置C6140車床、X62W銑床、2種機床電路考核掛箱。按鈕等執行器件所有接口全部引出到端子排。每個機床配置獨立集成故障盒，可完成15個故障點設故考核。
(7)電機模塊
配置三種電機，電機引線通過端子和強電插座2種方式引出到底板，實現不同的接線方式。電機配有電機轉盤，底板配有拉絲色把手。
1）三相鼠籠式異步電動機1只：380V/Y，1450rpm/min。
2）三相鼠籠式異步電動機（帶離心開關）1只：380V/△，1400rpm/min。
3）三相雙速異步電動機1只：40/25W 380V/△/YY
四、實訓工具
提供6寸剝線鉗、6.5cm剪刀、6寸尖嘴鉗、壓線鉗（管型端子）、小十字螺絲刀3×75、大十字螺絲刀6×100、小一字螺絲刀3×75、大一字螺絲刀6×100、工具箱等。（常規普通品牌）
五、實訓導線
每套配齊高可靠護套結構手槍插連接線，無氧銅抽絲而成插頭采用實芯銅質件外套鈹輕銅彈片，強弱電導線的插頭插座尺寸分開，不可混插，安全可靠。
六、可實訓項目
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏異常報警對象實驗
9.觸摸屏靜態顯示實驗
10.觸摸屏表針控件對象實驗
11.基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制
12.PLC 控制電動機點動和自鎖控制
13.PLC 控制電動機手動正反轉控制
14.PLC 控制電動機帶延時正反轉控制
15.PLC 控制電動機星/三角啟動自動控制
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控制
19.變頻器控制電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基于外部模擬量(電壓/電流）控制方式的變頻調速
23.觸摸屏與PLC通訊控制
24.步進電機控制
25.觸摸屏、變頻器與PLC綜合控制
26.C6140車床機床電路考核實訓
27.X62W銑床機床電路考核實訓
|
