一、概述
本液晶電視維修學習機是培養液晶電視和液晶顯示器等專業維修技術人員而設計的，根據維修技能的工作特點分三部分：第一部分為液晶屏電源高壓電路，第二部分驅動板，第三部分為驅動程序，本設計電路可對每一個部分進行維修，具有獨立的信號波形測試點和故障演示開關，供學習演示不同的故障，本機采用雙面板工藝，電路實用性廣，適應現階段維修學習。
二、主要技術性能
1、 電源
輸入：AC220V ±20%
輸出：DV 12V ±10%
電流：4A
信號輸入：
射頻：48MHz——470MHz
視頻：�。粒侄俗印ⅲ佣俗�、 VGA端子
支持模式：DOS、VGA 、SVGA 、XGA 、SXGA
計算機輸入：行頻：30——70HZ
場頻：60——75HZ
電視規格：PAL—BG
NTSC—M
SECAM—BG
三、主要實驗內容
1、 液晶屏調試；
2、 高壓電路調試；
3、 驅動板調試；
4、 驅動程序調試；
5、 本機有19個故障演示開關，供學習演示不同故障。
四、使用說明
1、 接通電源線和電視天線；
2、 接通電源開關，學習機的指示燈亮，正常工作。
五、設備配置

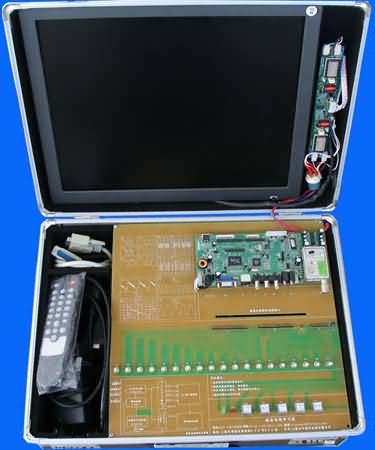

1、 學習機實驗箱（含15寸液晶屏）；
2、 遙控器；
3、 VGA線一條；
4、 驅動程序一套；
5、 編程器一套；
6、 萬用表一個；
7、 實驗指導書一本。
