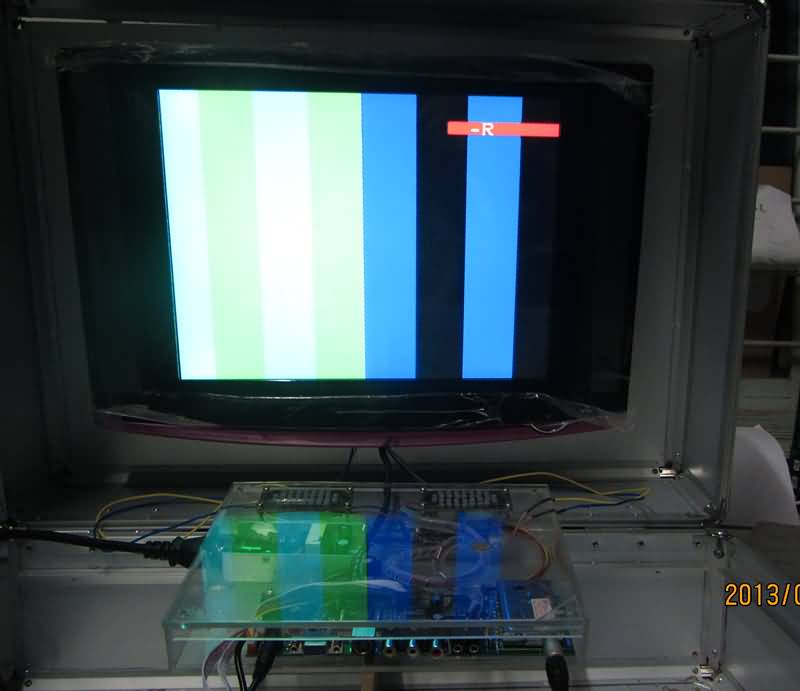

SG-JD3型液晶電視實驗箱也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
一、液晶電視實驗箱組成
實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：15寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊：該系統包括無線智能故障轉換接口(免布線)、開關穩壓電路單元、逆變器背光驅動電路、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻信號處理單元、音視頻輸入接口單元、AD模數轉換、內置故障設置系統，

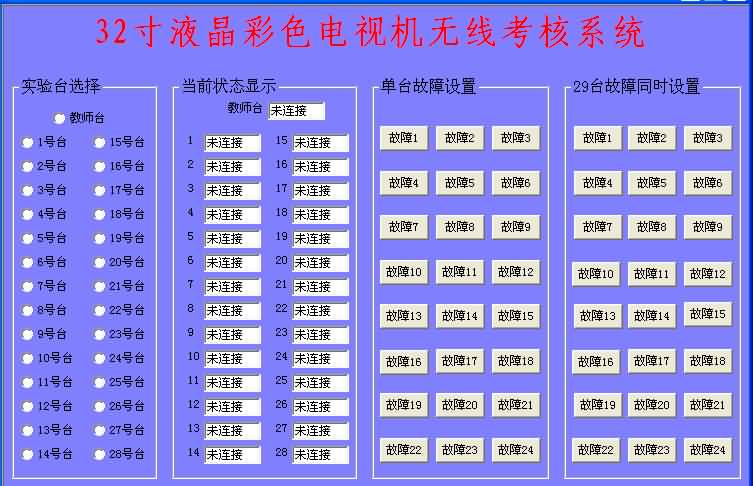

智能實訓考核系統：該系統由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器，答題器是由240×128點陣藍底背光液晶顯示屏、PVC輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印�？己讼到y(tǒng)的功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數,具有發卷、提交功能，具有個人登錄密碼設置功能。
二、液晶電視實驗箱技術參數
工作電源：AC220V±10% 50Hz
環境溫度：-5℃～40℃
相對濕度：≤85%（25℃）
整機功耗：＜30W
實驗箱外形尺寸：570mm×400mm×220mm
液晶顯示單元：15寸
三、液晶電視實驗箱實訓項目
1． 液晶屏結構的認識與拆裝
2． 認識液晶電視中各主要元器件的基本結構及工作原理
3．認識液晶電視機各主要單元器件的基本結構及工作原理
4．開關穩壓電路測量與故障排除
5．遙控信號的測量與故障排除
6．TV無音頻信號輸出的故障分柝與故障排除
7．TV搜索不到信號的故分析與故障排除
8．液晶電視白屏的故分析與故障排除
9． AV狀態下輸入視頻信號藍屏故障分析與故障排除
10. AV狀態下無音頻信號輸出故障分析與故障排除
11. 液晶屏驅動信號測量與故障排除
12. 三無故障分析與故障排除
13. 按鍵無效故障分析與故障排除
14. 屏幕變暗故障分析與故障排除
