序號 |
部件名稱 |
功能及技術參數 |
數量 |
|
1 |

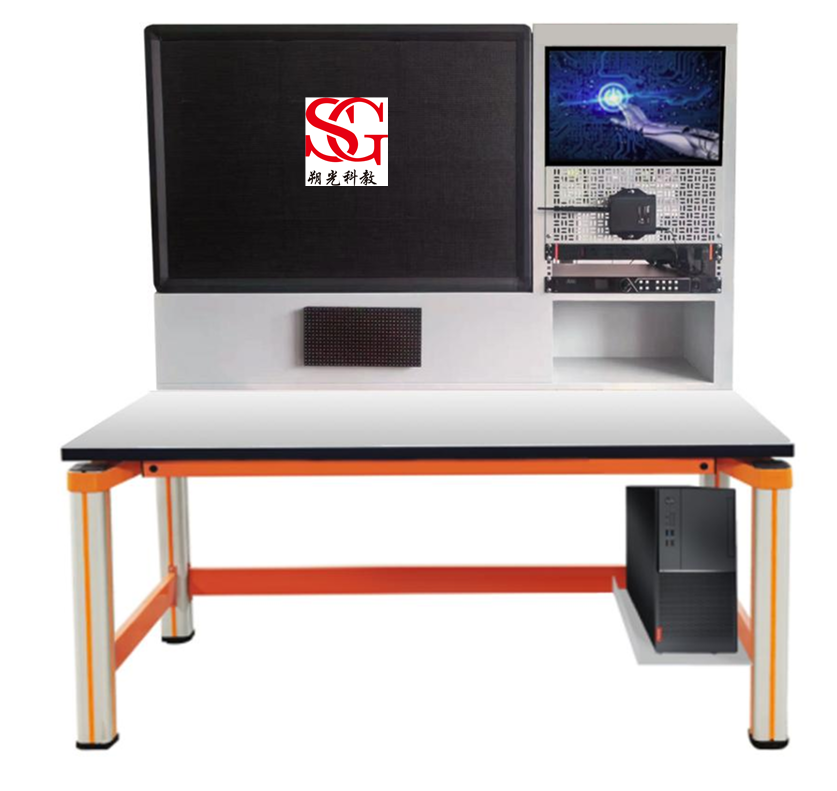

實驗桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工藝。
5.設有抽屜和鍵盤抽屜，用于放置工具和電腦鼠鍵。
6.底部設有電腦主機托盤，用于放置電腦主機。
7.外形尺寸：1600mm×700mm×750mm |
1套 |
|
2 |
實驗臺架 |
1.鋼制結構，表面靜電噴涂，外形尺寸：長1600x深400x高1000（mm）。
2.右側凹槽式設計，用于安裝固定LED點陣屏，左側按照標準19吋標準機柜框架式設計，安裝一塊網孔板用于安裝控制器和電腦顯示器，下部預留有3U寬度，用于安裝PDU電源和視頻控制器。
3.底部設有P10點陣屏固定空間。 |
1套 |
|
3 |
LED點陣屏 |
P5全彩室內屏
1.外形尺寸：320mm×160mm
2.物理密度：40000點/㎡
3.像素間距：5mm
4.白平衡度：≥1000cd/㎡
5.分辨率:64×32Dots
6.觀看距離：5-35m
7.單燈電流：3.5A±0.1A
8.模組功率：≤20W
9.使用壽命：>100000h
10.輸入電壓：4.8-5.5V
11.環境溫度：-10°C~60°C
12.控制方式：同步控制
13.雜點率：<0.0001 |
12塊 |
|
4 |
LED點陣屏 |
P10單色室內屏
1.外形尺寸：320mm×160mm
2.點密度：10000點/㎡
3.像素間距：10mm
4.像素構成：1紅
5.分辨率:32×16
6.平均功耗：300W/小時
7.最大功耗：800W/小時
8.可視距離：3M-300M
9.使用壽命：>100000h
10.輸入電壓：5V
11.環境溫度：-20°C~80°C
12.接囗：標準12接口 |
1塊 |
|
5 |
控制卡 |
1.常規:64X1024像素點，PWM:128x1024像素點，視芯:81x1024像素點
2.最高 65536 級灰度
3．芯片支持：常規芯片、PWM 芯片、視芯芯片
4. 掃描類型：靜態到 128掃描之間的任意掃描類型
5. 模組規格：?jiǎn)谓M數據可支持 13312像素點以?xún)?nèi)任意走線
6. 排線方向：從左到右、從右到左、從上到下、從下到上級聯
7. 數據組數：16 組并行 RGB全彩數據或32組串行RGB數據，可擴展128組串行RGB數據，數據組可自由交換
8：模組抽點、抽行抽列：任意抽點、任意抽行抽列
9. 亮度校正、色彩校正：8bit |
2塊 |
|
6 |
實訓導線 |
包含排線和電源線 |
1套 |
|
7 |
視頻處理器 |
1.機箱規格：1U 標準機箱
2. 電氣規格：AC100~240V，50/60Hz，10W
3．工作環境：-20°C~60C/-4°F~140°F、0%RH~80%RH，無冷凝
4. DVI最大輸入分辨率: 1920x1200@60Hz
5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz
6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz |
1套 |
|
8 |
視頻播放盒 |
1.硬件性能：高清硬解碼播放
2.節目?jī)?chǔ)存：32GB(節自可用 25GB)
3.最大帶載面積：最大帶載 65 萬點，最寬 4096像素，最高3840像素
4.支持接收卡：卡萊特全系列接收卡
5. 工作電壓：DC5V-12V
6. 最大功率: 10W
7. 節目排程：多節目順序播放，支持節目定時設置
8. 節目分區：節目窗口任意分區，支持窗口任意層疊，支持多節目頁播放
9. 視頻格式：HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG
10. 多窗口顯示：?jiǎn)蝹�(gè)高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能，不同區域顯示不同內容
11．窗口疊加：窗口任意疊加，支持完全透明、不透明等效果 |
1套 |
|
9 |
開關電源 |
5V/10A |
2個 |
|
10 |
PDU電源 |
8位 360°旋轉 |
1個 |
|
11 |
調試、播放軟件 |
1.支持圖片導入，文字輸入，視頻導入、排版
2.板卡參數設置、導入、發送、固化
3.支持節目編輯、模擬或數字時鐘、定時器、流媒體
4、支持電腦桌面投屏 |
1套 |
|
12 |
虛擬仿真考核系統 |
1.具有器件介紹功能:介紹實際 LED單元板維修所使用的元器件、維修工具以及常見電路板實物展示和文字介紹
2．具有模擬裝配功能:檢測使用者對單元板元器件的安裝位置、以及元器件的熟悉程度，可以任意選擇想要練習的單元板型號進行操作，支持P2.5和P5兩種板卡板卡場景選擇。
3．具有模擬故障檢修功能，支持隨機生成故障，下發到設備，學生可在軟件界面中進行答題。
4. 具有模擬接線功能:考驗使用者對單元板整體走線和芯片走線工藝。 |
1套 |
|
13 |
專用工具 |
LED屏專用吸盤 |
1套 |
|
14 |
熱風焊臺二合一 |
8586D 10件套 |
1套 |
|
15 |
維修工具螺絲刀 |
螺絲批33件套 |
1套 |
