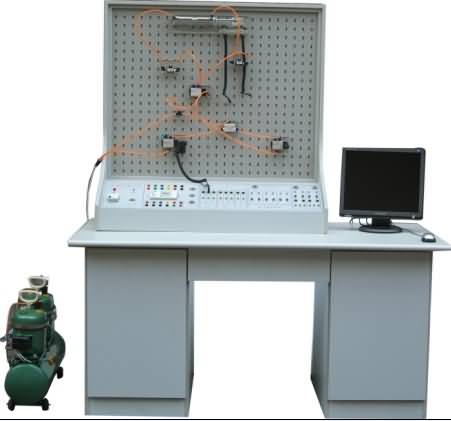

一、氣動繼電器控制實驗裝置主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、空氣壓縮機（基本配置小型機）
4、電機功率：360W 電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1600mm×700mm×760mm
8、實訓臺支架尺寸：1200 mm×1050 mm
二、氣動繼電器控制實驗裝置主要特點
1、實訓氣動元件采用活動按桿結構，實訓組裝快捷方便；實驗回路清晰度高。
2、實訓氣源壓力低，電氣控制采用低壓直流24V電源；實訓氣路、控制電路安全可靠。
3、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制。
三、氣動繼電器控制實驗裝置基本實驗內容
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
13、單缸單往復控制回路
14、單缸連續往復動作回路
15、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、配置清單（2座）
|
序號 |
分類 |
項目 |
型號規格 |
數量 |
備
注 |
|
1 |
氣源 |
壓縮機 |
KRNQ 5.2—雙頭 |
1只 |
亞達國產 |
|
2 |
實驗臺 |
實驗桌 |
KRNQ設計制作 |
1張 |
豐泰國產 |
|
3 |
實驗臺 |
元件固定臺架 |
KRNQ設計制作 |
1臺 |
豐泰國產
帶電器部分 |
|
4 |
電器部分 |
直流開關電源單元（DC：24V |
KRNQ設計制作 |
1面 |
豐泰國產 |
|
PLC編程器控制單元（14點） |
日本 松下 制作 |
|
PLC編程器輸入單元 |
KRN設計制作 |
|
PLC編程器輸出單元 |
KRN設計制作 |
|
繼電器控制單元 |
KRN設計制作 |
|
5 |

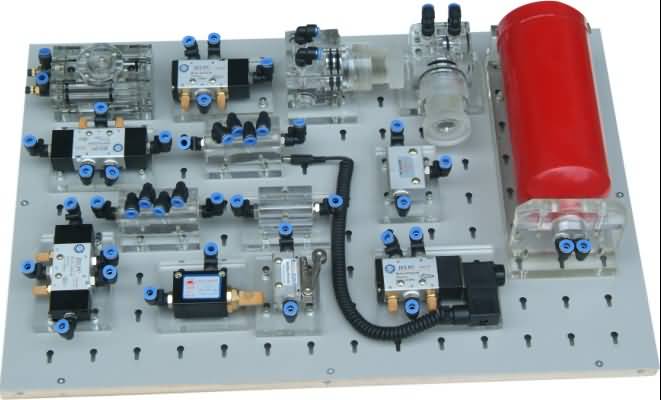

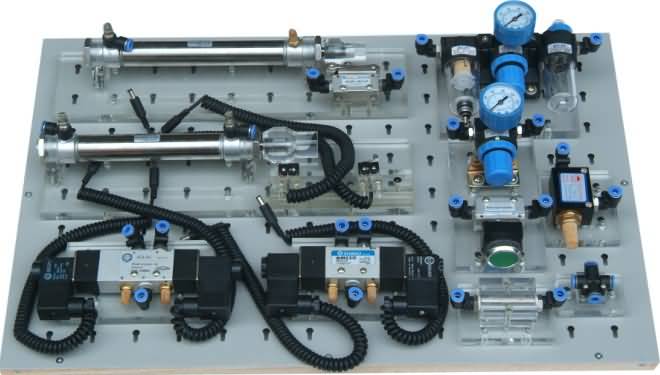

接插元件 |
單作用缸 |
QGX25ⅹ100 |
1只 |
天和氣動國產 |
|
6 |
接插元件 |
雙作用缸 |
QGX25ⅹ100 |
2只 |
天和氣動國產 |
|
7 |
接插元件 |
旋轉氣缸 |
KRN設計制作 |
1只 |
豐泰國產 |
|
8 |
接插元件 |
三聯件 |
AC2000三聯件 |
1只 |
佳爾靈國產 |
|
9 |
接插元件 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
佳爾靈國產 |
|
10 |
接插元件 |
手動換向閥 |
4H210—08 |
1只 |
佳爾靈國產 |
|
11 |
接插元件 |
單電磁換向閥（二位五通） |
4V210—08（DC24V） |
2只 |
佳爾靈國產 |
|
12 |
接插元件 |
雙電磁換向閥（二位五通） |
4V210-08（DC24V） |
1只 |
佳爾靈國產 |
|
13 |
接插元件 |
雙電磁換向閥（三位五通） |
4V210-08（DC24V） |
1只 |
佳爾靈國產 |
|
14 |
接插元件 |
單氣換向閥（二位五通） |
4A210—08 |
2只 |
佳爾靈國產 |
|
15 |
接插元件 |
雙氣換向閥（二位五通） |
4A210—08 |
2只 |
佳爾靈國產 |
|
16 |
接插元件 |
行程閥（機控） |
MOV—2 |
1只 |
有2個裝在缸體上 |
|
17 |
接插元件 |
行程閥（按鈕） |
MOV—3A |
1只 |
佳爾靈國產 |
|
18 |
接插元件 |
或門型梭閥 |
ST—02 |
2只 |
佳爾靈國產 |
|
19 |
接插元件 |
快速排氣閥1/4” |
QE—02 |
2只 |
佳爾靈國產 |
|
20 |
接插元件 |
單向節流閥 |
RE—02 |
2只 |
佳爾靈國產 |
|
21 |
接插元件 |
單向節流閥 |
JSC601 |
7只 |
裝在缸體上 |
|
22 |
接插元件 |
單向閥 |
1/4” |
2只 |
佳爾靈國產 |
|
23 |
接插元件 |
順序閥 |
KRNQ設計制作 |
2只 |
豐泰國產 |
|
24 |
接插元件 |
氣容 |
KRNQ設計制作 |
1只 |
豐泰國產 |
|
25 |
接插元件 |
六通（有機玻璃） |
KRNQ設計制作 |
2只 |
豐泰國產 |
|
26 |
電器元件 |
行程開關 |
KRNQ設計制作 |
4只 |
裝在缸體上 |
|
27 |
資料 |
實驗指導書 |
|
2冊 |
豐泰國產 |
|
28 |
資料 |
軟件光碟 |
編程軟件及程序 |
1碟 |
豐泰國產 |
|
29 |
附件 |
內六角扳手 |
|
2把 |
豐泰國產 |
|
30 |
附件 |
螺絲刀 |
|
2把 |
豐泰國產 |
|
31 |
附件 |
活動扳手 |
150ⅹ19 |
1把 |
豐泰國產 |
|
32 |
附件 |
尖嘴鉗 |
|
1把 |
豐泰國產 |
|
33 |
附件 |
剪刀 |
|
1把 |
豐泰國產 |
|
34 |
附件 |
消聲器（�。� |
1/8” |
2只 |
佳爾靈國產 |
|
35 |
附件 |
消聲器（大） |
3/8” |
1只 |
佳爾靈國產 |
|
36 |
附件 |
三通（T型三通） |
Ø 6 |
4只 |
佳爾靈國產 |
|
37 |
附件 |
三通（Y型減徑三通 |
Ø 8—Ø 6 |
1只 |
佳爾靈國產 |
|
38 |
附件 |
四通 |
Ø 6 |
2只 |
佳爾靈國產 |
|
39 |
附件 |
L型（螺紋二通） |
601 |
2只 |
佳爾靈國產 |
|
40 |
附件 |
L型（螺紋二通） |
602 |
2只 |
佳爾靈國產 |
|
41 |
附件 |
氣孔塞頭 |
Ø 6 |
25只 |
豐泰國產 |
|
42 |
附件 |
彈性插腳 |
|
25只 |
豐泰國產 |
|
43 |
附件 |
生料帶 |
|
1個 |
豐泰國產 |
|
44 |
附件 |
保險絲 |
2.5A |
5只 |
豐泰國產 |
|
45 |
附件 |
行程開關 |
|
2只 |
豐泰國產 |
|
46 |
附件 |
按鈕開關 |
|
3只 |
豐泰國產 |
|
47 |
附件 |
氣管（30米） |
PU氣管6ⅹ4 |
1卷 |
臺灣 |
|
48 |
配件 |
適配器、編程電纜 |
松下FP1-C14型 |
1條 |
松下進口 |
