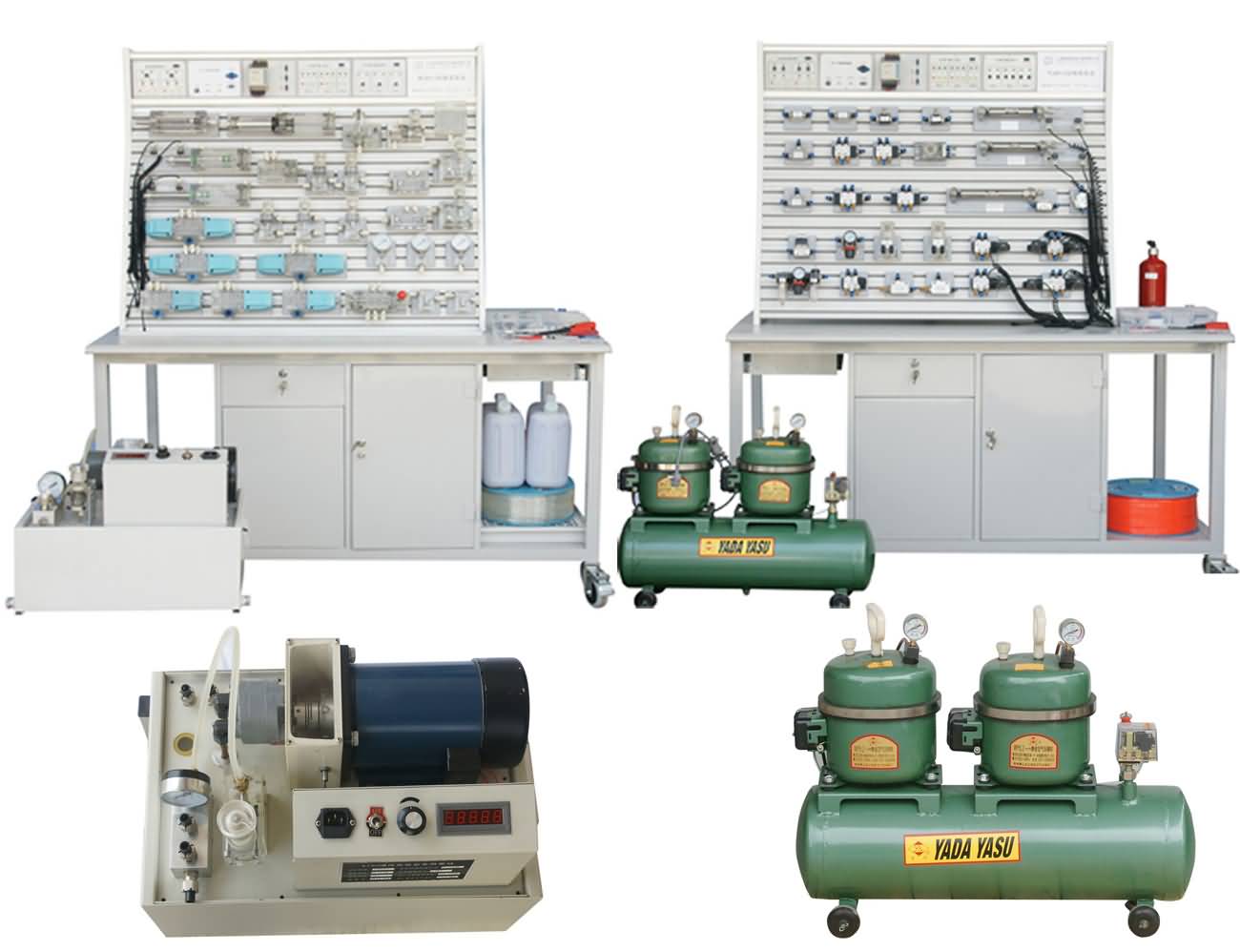

SG-34A透明液壓傳動與控制培訓系統綜合性能實驗臺(單面)
該實驗臺為液壓回路創新設計教學實驗臺。用透明液壓元件，透明尼龍軟管，紅色液壓油連成可視液壓回路，用新一代組態王軟件動態模擬實驗過程的可視化實驗系統。
一、特點和性能：
1. 實驗臺為2mm冷軋鋼板噴塑機架，安裝臺面為特制的寬160mm、厚16mm、長1500mm帶T型槽工業用鋁合金面板。
2. 配低噪音變量移動式電機葉片泵組合供油冷卻系統，開機后一個工作日系統油溫升不超過8℃。
3. 配液壓油缸：CT1-YG雙作用單出油缸2個。
4. 配平面密封快換接頭40套，要求靜動連接狀態下無泄露。配帶快換接頭的透明油管18根。
5. 配相應的工具和密封易損件。
6. 能實現繼電器控制、行程光電控制、PLC（日本三菱）管理控制、PC機管理等控制方式。
7. 實驗臺設置有雙重自動溢流保護系統，油溫自顯。
8. 電路供電系統采用雙路安全保護，液壓元器件電壓均為24V，行程開關采用先進的光電開關控制，電氣主要元件采用品牌。
二、實驗項目：
一)、壓力控制回路
1. 調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
2. 減壓回路
a. 一級減壓回路
b. 二級減壓回路
3. 保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
4. 卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥卸荷回路
5. 平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
6. 緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
二)、速度控制回路
1. 節流調速回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
2. 增速回路
a. 單向閥控制差動連接增速回路
b. 二位三通電磁換向閥差動連接增速回路
3. 速度變換回路
a. 二位二通電磁閥差動連接速度變換回路
b. 二位三通電磁閥差動連接速度變換回路
c. 調速閥串聯速度變換回路
d. 調速閥并聯進油控制速度變換回路
e. 調速閥并聯回油控制速度變換回路
f. 雙向速度變換回路
g. 進油控制速度變換回路
h. 回油控制速度變換回路(1)
i. 快慢速轉換回路
j. 回油控制速度變換回路(2)
三)、方向控制回路
1. 換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
2. 鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
四)、多缸控制回路
1. 順序動作回路
a. 壓力繼電器控制順序動作回路
b. 單順序閥控制順序動作回路
c. 行程開關控制順序動作回路
d. 雙順序閥控制順序動作回路
e. 順序閥與行程開關聯合控制順序動作回路
f. 壓力繼電器與行程開關聯合控制順序動作回路
2. 同步動作回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 調速閥進油節流雙向同步回路
d. 調速閥回油節流雙向同步回路
三、技術參數：
1. 變量葉片泵組：1臺
型號：1HP+VP1-12-70
最高壓力：7MPa
流量：12L/min (0.35Mpa 1800r/min時）
轉速：1390r/min
驅動功率：0.75KW
實驗壓力≤1MPa
電源：220V3/80V 50HZ
2. 風冷卻器：1臺
型號：AW0607
最高壓力：1.4MPa
流量：10L
電源：220V
功率：65W
3. 油箱：560´460´260mm
容積：40L
4. 操作總臺：1個
外形尺寸：1490´550´1620mm
實驗臺重量：108kg
四、主要配置：
元器件配置清單
|
序號 |
名 稱 |
型號 |
數量 |
技術參數 |
備 注 |
|
1 |
雙作用單出桿油缸 |
KR-YG |
2件 |
壓力1.2MPa 流量10L/min |
|
|
2 |
卸荷式調壓總閥 |
KR-ZF |
1件 |
壓力1.2MPa 流量10L/min |
|
|
3 |
先導式溢流閥 |
KR -XY |
1件 |
壓力1.2MPa 流量10L/min |
|
|
4 |
直動式溢流閥 |
KR -ZY |
2件 |
壓力1.2MPa 流量10L/min |
|
|
5 |
先導式減壓閥 |
KR -XJ |
1件 |
壓力1.2MPa 流量10L/min |
|
|
6 |
順序閥 |
KR -XX |
2件 |
壓力1.2MPa 流量10L/min |
|
|
7 |
壓力繼電器 |
KR -YL |
1件 |
壓力1.2MPa 流量10L/min |
|
|
8 |
節流閥 |
KR -JL |
2件 |
壓力1.2MPa 流量10L/min |
|
|
9 |
調速閥 |
KR -TS |
2件 |
壓力1.2MPa 流量10L/min |
|
|
10 |
單向閥 |
KR -DX |
3件 |
壓力1.2MPa 流量10L/min |
|
|
11 |
液控單向閥 |
KR -YD |
1件 |
壓力1.2MPa 流量10L/min |
|
|
13 |
二位二通電磁換向閥 |
KR -LL |
3件 |
壓力1.2MPa 流量10L/min |
其中常閉2件
常開1件 |
|
14 |
二位三通電磁換向閥 |
KR -LS |
1件 |
壓力1.2MPa 流量10L/min |
|
|
15 |
二位四通電磁換向閥 |
KR -LH |
2件 |
壓力1.2MPa 流量10L/min |
|
|
16 |
三位四通電磁換向閥 |
KR -SHO |
2件 |
壓力1.2MPa 流量10L/min |
|
|
KR -SHH |
1件 |
壓力1.2MPa 流量10L/min |
|
|
KR -SHM |
1件 |
壓力1.2MPa 流量10L/min |
|
|
20 |
快換接頭 |
KR -KJ |
40套 |
壓力10MPa 流量10L/min |
|
|
21 |
快換接頭(單頭) |
KR -DT |
62個 |
壓力10MPa 流量10L/min |
|
|
22 |
透明油管 |
KR -YG |
16根 |
壓力10MPa |
|
|
23 |
三通接頭 |
KR -ST |
6個 |
壓力1.2MPa 流量10L/min |
其中帶表三通接頭2個 |
|
24 |
四通接頭 |
KR -SJ |
2個 |
壓力1.2MPa 流量10L/min |
|
|
25 |
快換連接底板 |
KR -KD |
29個 |
80´60mm |
|
|
26 |
壓力表 |
YTN60-1.6 |
4個 |
2.5級0-1.6MPa |
|
|
YTN60-2.5 |
1個 |
2.5級0-2.5MPa |
|
|
27 |
鋼架鋁合金T型槽面板結構
操作臺 |
KR -ZT |
1個 |
1490´550´1620mm
重量180kg |
|
|
28 |
泵站 |
KR -CTBZ |
1個 |
變量葉片泵：
型號1HP+VP1-12-70
最高壓力7MPa
流量12L/min (0.35Mpa 1800r/min時）
轉速1390r/min
驅動功率0.75KW |
含:變量葉片泵電機組合,吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統 |
常用工具及易損件
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
密封膠帶 |
|
2卷 |
|
|
2 |
密封圈 |
|
1組 |
|
|
3 |
6"活動扳手 |
|
1個 |
|
|
4 |
19-22開口扳手 |
|
1個 |
|
|
5 |
22-24開口扳手 |
|
1個 |
|
|
6 |
3mm內六角扳手 |
|
1個 |
|
|
7 |
5mm內六角扳手 |
|
1個 |
|
|
8 |
6mm內六角扳手 |
|
1個 |
|
|
9 |
6"內卡環鉗 |
|
1個 |
|
|
10 |
6"外卡環鉗 |
|
1個 |
|
|
11 |
十字起 |
|
1把 |
|
|
12 |
一字起 |
|
1把 |
|
|
13 |
元件存放盆 |
|
3個 |
|
|
14 |
漏斗 |
|
1個 |
|
|
15 |
32"紅色液壓油 |
40kg |
|
|
五、電器配置清單
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
可編程控制器 |
FX1S-20MR-001 |
1 |
三菱電機 |
|
2 |
手編器 |
FX-20P |
1[選配] |
|
3 |
PLC編程電纜 |
SC-09 |
1 |
|
4 |
PLC編程軟件 |
|
1 |
|
5 |
繼電器 |
MY4NJ |
4 |
歐姆龍 |
|
6 |
接近開關 |
TX-SN5C-NPN |
4 |
臺灣北崎電氣 |
|
7 |
霍爾元件 |
TX-12N4C-NPN |
1 |
|
8 |
開關電源 |
S200-24 |
1 |
上海任重儀表有限公司 |
|
9 |
開關電源 |
5V/1A |
1 |
|
10 |
變壓器 |
TK500 |
1 |
長沙麓山變壓器總廠 |
|
11 |
空氣開關 |
DZ47-16A |
1 |
施乃特電器有限公司 |
|
12 |
保險 |
RT18-32 |
3 |
|
13 |
交流接觸器 |
[JZC1-44/36V] |
6 |
中國民揚電器集團 |
|
14 |
航空插 |
XS12/2P |
16 |
邁峰儀表接插件廠 |
|
15 |
航空插 |
XS12/4P |
8 |
|
16 |
紅燈按扭 |
ZB2-BWB41C |
1 |
施耐德電氣 |
|
17 |
綠燈按扭 |
ZB2-BW31C |
7 |
|
18 |
紅燈按扭 |
ZB2-BWB42C |
3 |
|
19 |
黃燈按扭 |
ZB2-BWB51C |
6 |
|
20 |
電壓表 |
85C-V30V |
1 |
凱達利儀表有限公司 |
|
21 |
電流表 |
85C-A20A |
1 |
|
22 |
指示燈 |
NHC-24V |
4 |
上海馮事達電氣有限公司 |
|
23 |
接線端子 |
1534 |
2 |
上海朔光科教 |
|
24 |
數顯溫度板 |
|
1 |
上海朔光科教 |
|
25 |
液壓實驗臺軟件 |
|
1
|
|
