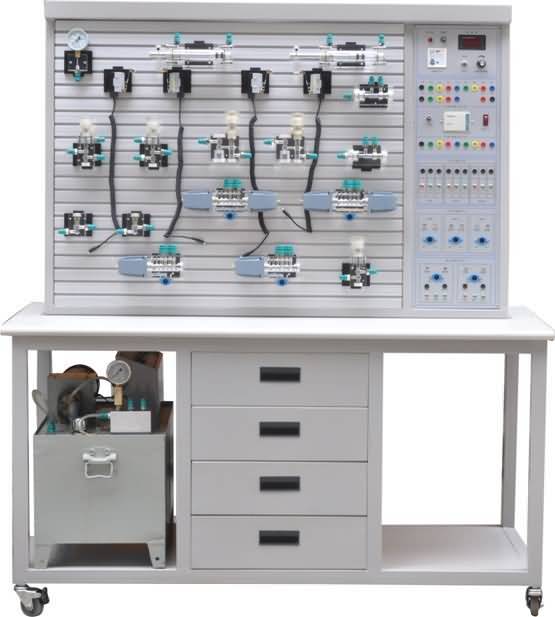

SG-19液壓PLC綜合控制實驗室設備
一、液壓PLC綜合控制實驗室設備主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
外型尺寸： 550mm×350mm×600mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝2.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、液壓PLC綜合控制實驗室設備主要特點
1、液壓PLC控制實驗臺主要由實驗桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及MGGS組態監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
用手動換向閥的換向回路。
用中位機能換向閥的用鎖回路。
用液控平向閥的閉鎖回路。
壓力調定回路。
二級壓力控制回路。
用減壓閥的減壓回路。
用增壓缸的增壓回路。
用H型換向閥的卸載回路。
進油節流調速回路。
回油節流調速回路。
調速齒輪泵的換向調速回路。
調速齒輪泵和調速閥組成的復合調速回路。
流量閥短接的速度換接回路。
用調速閥串連聯的二次進給同路。
用調速閥并聯的二次進給同路。
用順序閥的順序動作回路。
用壓力繼電回的順序動作回路。
用行程開關控制的順序動作回路。
用行程換向閥的順序動作回路。
串聯液壓缸的同步回路。
用先導型溢流閥控制的換向回路。
通過組態仿真畫面演示及控制的液壓控制實驗項目：
用手動換向閥的換向回路。
用中位機能換向閥的用鎖回路。
用液控平向閥的閉鎖回路。
壓力調定回路。
二級壓力控制回路。
用減壓閥的減壓回路。
用增壓缸的增壓回路。
用H型換向閥的卸載回路。
進油節流調速回路。
回油節流調速回路。
調速齒輪泵的換向調速回路。
調速齒輪泵和調速閥組成的復合調速回路。
流量閥短接的速度換接回路。
用調速閥串連聯的二次進給同路。
用調速閥并聯的二次進給同路。
用順序閥的順序動作回路。
用壓力繼電回的順序動作回路。
用行程開關控制的順序動作回路。
用行程換向閥的順序動作回路。
串聯液壓缸的同步回路。
用先導型溢流閥控制的換向回路。
液壓元件
四、透明液壓PLC控制實訓裝置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實訓裝置 |
實訓柜 |
1 |
|
實訓臺 |
1 |
|
2 |
泵站 |
拖動直流電機 |
1 |
|
專用直流電源及調速控制電路 |
1 |
|
高精度數字轉速表 |
1 |
|
壓力表 |
1 |
|
齒輪油泵 |
1 |
|
油箱 |
1 |
|
溢流閥 |
1 |
|
濾油器及溫度液位計 |
1 |
|
3 |
組合透明元件 |
雙作用油缸（帶行程撞塊） |
2 |
|
彈簧回位油缸 |
1 |
|
增壓油缸 |
1 |
|
輔助油箱 |
1 |
|
單向閥 |
2 |
|
液控單向閥 |
2 |
|
溢流閥（直動式） |
2 |
|
溢流閥（先導式） |
|
|
節流閥（直動式） |
1 |
|
調速閥 |
2 |
|
順序閥 |
2 |
|
減壓閥 |
1 |
|
二位二通電磁換向閥 |
1 |
|
二位四通電磁換向閥 |
2 |
|
“O”型三位四通電磁換向閥 |
1 |
|
“H”型三位四通電磁換向閥 |
1 |
|
“M”型三位四通電磁換向閥 |
1 |
|
二位四通行程換向閥 |
1 |
|
三位五通手動換向閥 |
1 |
|
壓力繼電器 |
1 |
|
壓力表 |
3 |
|
行程開關（常開、常閉） |
2 |
|
三通 |
10 |
|
4 |
附 件 |
毛巾 |
2條 |
|
油盤 |
1個 |
|
透明液壓皮管 φ8 |
1盤 |
|
專用液壓油 |
15公斤 |
|
5 |
電器配件 |
電磁閥通用連接線 |
3條 |
|
壓力繼電器插頭線 |
1條 |
|
編程電纜（三菱） |
1條 |
|
6 |
工具盒 |
螺絲刀6×100（一字、十字） |
各1把 |
|
剪刀 |
1把 |
|
活動板手 |
1把 |
|
尖嘴鉗 |
1把 |
|
內六角扳手M5 |
1把 |
|
內六角扳手M6 |
1把 |
|
內卡簧鉗 |
1把 |
|
外卡簧鉗 |
1把 |
|
油塞 |
5只 |
|
快速油接頭 |
5只 |
|
各種密封圈 |
1袋 |
|
7 |
資料 |
透明液壓實訓說明書 |
1冊 |
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
|
