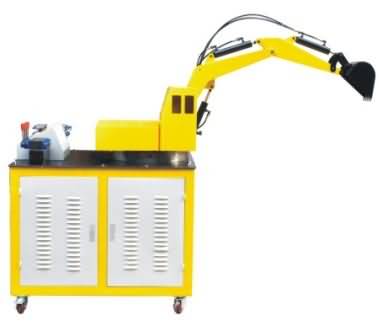

SG-WJ01挖掘機液壓系統與PLC控制實訓裝置
一、概述
本裝置采用工業液壓元件及防漏油管，可真實演示挖掘機工作裝置的挖掘、卸料、提升等動作、控制方式有手動與PLC的基本回路實訓。適合大中專院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的教學實訓需要。三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、挖掘機液壓系統與PLC控制實訓裝置技術參數
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
三、挖掘機液壓系統與PLC控制實訓裝置主要特點
1、挖掘機液壓系統與PLC實訓裝置主要由挖掘機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器（PLC）等組件組成。
2、挖掘機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、通過機械控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
四、挖掘機液壓系統與PLC控制實訓裝置主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；
五、挖掘機液壓系統與PLC控制實訓裝置
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
挖掘機實訓裝置 |
1000×800×780mm |
1臺 |
|
2 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
3 |
電源模塊 |
|
1塊 |
|
4 |
PLC主機模塊 |
|
1塊 |
|
5 |
PLC控制按鈕模塊 |
|
1塊 |
|
6 |
舉升油缸 |
|
1只 |
|
7 |
彎臂油缸 |
|
1只 |
|
8 |
挖斗油缸 |
|
1只 |
|
9 |
三位四通電磁換向閥 |
|
4只 |
|
10 |
三位四通手動換向閥 |
|
4只 |
|
11 |
彎臂 |
|
1個 |
|
12 |
直臂 |
|
1個 |
|
13 |
挖斗 |
|
1個 |
|
14 |
底座支架 |
|
1套 |
|
15 |
回轉工作臺 |
|
1套 |
|
16 |
回轉馬達 |
|
1個 |
|
17 |
機泵組 |
泵站系統 |
1套 |
|
18 |
L-HL46號液壓油 |
|
30L |
|
19 |
編程電纜（適配器） |
三菱 |
1條 |
|
20 |
挖掘機液壓實訓說明書 |
|
1冊 |
|
21 |
光盤（PLC編程軟件、程序軟件） |
|
1盤 |
|
22 |
工具 |
|
1套 |
|
