一、概述
裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。
二、技術參數
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
7、總規格尺寸：1500×650×1400（mm）
三、性能及特點

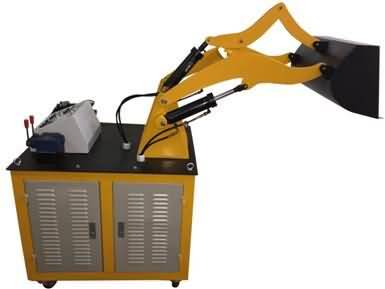

1、裝載機液壓系統與PLC控制實訓裝置主要由裝載機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器（PLC）等組件組成。
2、裝載機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、電氣操作在控制臺上方，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。
4、裝載機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理，
5、實訓控制采用手動控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、液壓部件采用膠管連接, 液壓元件采用工業液壓元件；
7、泵站采用電機—泵一體化結構，增加性能的穩定性，同時減小使用過程中的噪音；
8、工作電壓AC380V，對地漏電保護，電器控制采用直流24V，有過壓保護，防止誤操作損壞設備
四、主要功能
1、裝載機機構及工作原理觀摩、拆裝實驗；
2、液壓工業應用領域的認識與了解；
3、液壓回路的搭接實訓等；
4、可完成鏟斗轉動、動臂升降等動作；
五、裝載機液壓系統與PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
裝載機實訓裝置 |
|
1臺 |
|
|
2 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
|
3 |
電源模塊 |
|
1塊 |
|
|
4 |
PLC控制按鈕模塊 |
|
1塊 |
|
|
5 |
舉升油缸 |
|
2只 |
|
|
6 |
鏟斗油缸 |
|
1只 |
|
|
7 |
三位四通手動換向閥 |
4WMM6C50BF |
2只 |
|
|
8 |
三位四通電磁換向閥 |
4WE6E60/EG24NZ5L |
2只 |
|
|
9 |
拉桿 |
|
1套 |
|
|
10 |
鏟斗 |
|
1個 |
|
|
11 |
動臂 |
|
1件 |
|
|
12 |
底座 |
|
1件 |
|
|
13 |
油管 |
|
19條 |
|
|
14 |
支架 |
|
1套 |
|
|
15 |
連接件 |
|
1套 |
|
|
16 |
連桿 |
|
1套 |
|
|
17 |
機泵組 |
泵站系統 |
1套 |
|
|
18 |
L-HL46號液壓油 |
|
30L |
|
|
19 |
工具 |
|
1套 |
|
