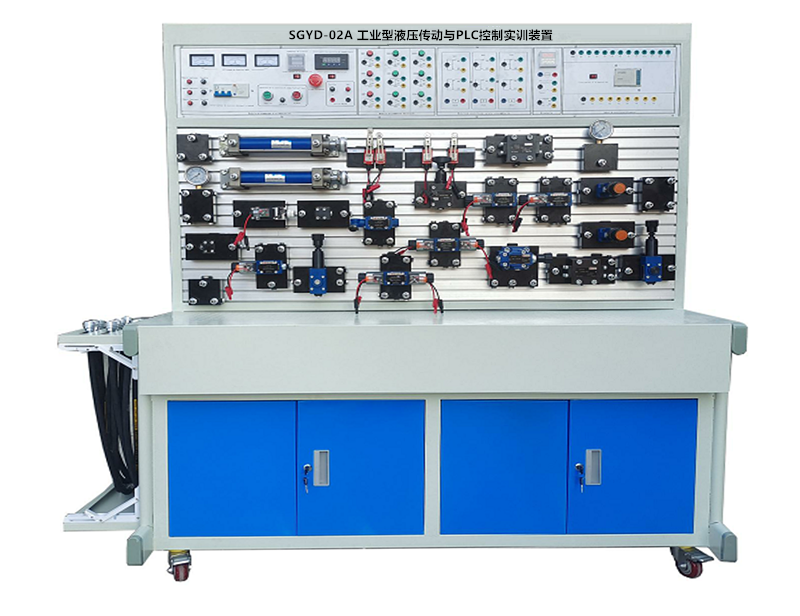

SGYD-02A 工業型液壓傳動與PLC控制實訓裝置
一、概述：
SGYD-02A工業型液壓傳動與PLC控制實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
工業型液壓傳動與PLC控制實訓裝置集真實的液壓元件、執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、工業型液壓傳動與PLC控制實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的
兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓
遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、輸出直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1600mm×650mm×1750mm
7、液壓泵站：最大容積40L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有三個380V電壓表，啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的DC24V直流電壓。
9、PLC 主機模塊： FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制靈活實現其功能。
12、所有閥座采用航空鋁加工而成并全部發黑處理。
2.電氣控制組件
|
序號 |
名稱 |
主要配置 |
數量 |
備注 |
|
1 |
直流繼電器模塊 |
配置3只直流+24V繼電器，開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。 |
1 |
|
|
2 |
控制按鈕模塊 |
9只復位按鈕，按鈕開關接線端子全部引到面板上。 |
1 |
|
|
3 |
直流時間繼電器模塊 |
配置1只直流24V時間繼電器，開關量（包括線圈）接線端子全部引在面板上。 |
1 |
|
|
4 |
PLC主機模塊 |
采用FX1S-20主機，I/O口12點，8路DC輸入/16路繼電器輸出 |
1 |
|
|
5 |
電源模塊 |
3只380電壓表，3只保險絲、3只指示燈、急停按鈕、油泵啟停，直流24V輸出， |
1 |
|
3.液壓元件
|
序號 |
名稱 |
主要配置 |
數量 |
備注 |
|
1 |
雙作用液壓油缸 |
行程200mm |
2個 |
|
|
2 |
二通流量閥（調速閥） |
2FRM5-31B/15QB |
2個 |
華德品牌 |
|
3 |
二位三通電磁換向閥 |
3WE6A61B/CG24N9Z5L |
1個 |
華德品牌 |
|
4 |
二位四通電磁換向閥 |
4WE6C61B/CG24N9Z5L |
2個 |
華德品牌 |
|
5 |
二位四通手控換向閥 |
4WMM6C50BF |
1個 |
華德品牌 |
|
6 |
三位四通電磁換向閥（O型） |
4WE6E61B/CG24N9Z5L |
1個 |
華德品牌 |
|
7 |
三位四通電磁換向閥（M型） |
4WE6M61B/CG24N9Z5L |
1個 |
華德品牌 |
|
8 |
節流閥 |
RVP8-1-10B/ |
1個 |
華德品牌 |
|
9 |
單向閥 |
RVP8 |
1個 |
華德品牌 |
|
10 |
先導式溢流閥 |
DB10-1-50B/100U |
1個 |
華德品牌 |
|
11 |
直動式溢流閥 |
DBDH6P10B/100 |
1個 |
華德品牌 |
|
12 |
直動式順序閥 |
DZ6DP1 |
1個 |
華德品牌 |
|
13 |
直動式減壓閥 |
DR6DP1 |
1個 |
華德品牌 |
|
14 |
液控單向閥 |
SV10PA2 |
2個 |
華德品牌 |
|
15 |
壓力繼電器 |
HED8OP |
2個 |
華德品牌 |
|
16 |
耐震壓力表 |
量程10MPa |
1個 |
|
|
17 |
三通 |
配裝3個標準快速接頭 |
4只 |
|
|
18 |
四通 |
配裝4個標準快速接頭 |
4只 |
|
|
19 |
進油分配塊 |
配裝4個標準快速接頭一只壓力表 |
1只 |
|
|
20 |
液壓油管 |
8通徑 |
22根 |
|
|
21 |
油泵 |
液壓泵站 |
1個 |
|
|
22 |
油管支架 |
|
1套 |
|
3、可以完成的實訓項目：
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
單級調壓回路
多級調壓回路
減壓回路
卸荷回路
進油節流調速回路
回油節流調速回路
旁油節流調速回路
液壓缸差動連接的快速運動回路
調速閥短接速度換接回路
調速閥串聯的速度換接回路
調速閥并聯的速度換接回路
用換向閥的換向回路
用“O”型機能換向閥的鎖緊回路
用液控單向閥的鎖緊回路
用順序閥控制的順序動作回路
用壓力繼電器控制的順序動作回路
用行程開關控制的順序動作回路
用調速閥控制的同步回路
|
