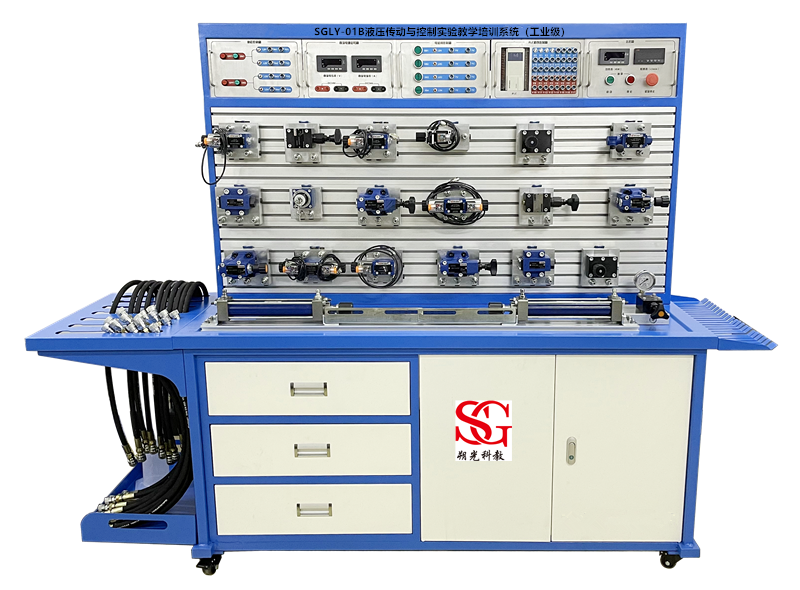

SGLY-01B液壓傳動與控制實驗教學培訓系統（工業級）
實驗項目：
1、常用液壓元件性能測試實驗。（1）溢流閥靜態性能實驗；（2）節流閥特性測試實驗；（3）調速閥特性測試實驗；（4）節流調速回路性能實驗；（5）液壓泵性能測試實驗；
（6）液壓缸的頂缸實驗。
2、液壓回路三維動態畫面演示與控制、液壓回路搭接控制實驗。組態軟件液壓回路三維立體動態的模擬演示與控制，能在計算機里提供液壓回路搭接原理圖、液壓回路三維動畫演示圖，不僅能控制實驗回路的動作，而且可以清晰看到用不同顏色演示液壓回路油路的工作動態，使學生能更直觀地學習和了解實驗內容，實現了實驗過程的可視化、人性化。1] 壓力控制回路（壓力控制回路28種—帶仿真軟件）,2] 速度控制回路 （速度控制回路25種—帶仿真軟件）,3] 方向控制回路（方向控制回路6種—帶仿真軟件）。4] 多缸控制回路（多缸控制回路11種—帶仿真軟件）/3、可編程控制器（PLC）電氣控制實驗
（1）PLC的指令編程、梯形圖編程的學習及應用；（2）PLC與計算機的通訊，在線調試、監控；
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各種元器件、輔助結構及工作原理拆裝可視性分析實驗:1）單向閥，2）調速閥，3）二位二通電磁閥（常閉），4）二位二通電磁閥（常開），5）二位二通行程控制閥，6）二位三通電磁閥，7）二位四通電磁閥，8）節流閥，9）三位四通換向閥（O型），10）三位四通換向閥體（H型），11）三位四通換向閥體（M型），12）順序閥，13）先導式減壓閥，14）先導式溢流閥，15）壓力繼電器，16）液控單向閥，17）溢流閥，18）油缸，19）截止閥，20）總閥。
6、液壓傳動系統電氣故障分析示范演示實驗。
7、創新及設計性實驗
8、軟、硬件擴展升級空間
基本結構：

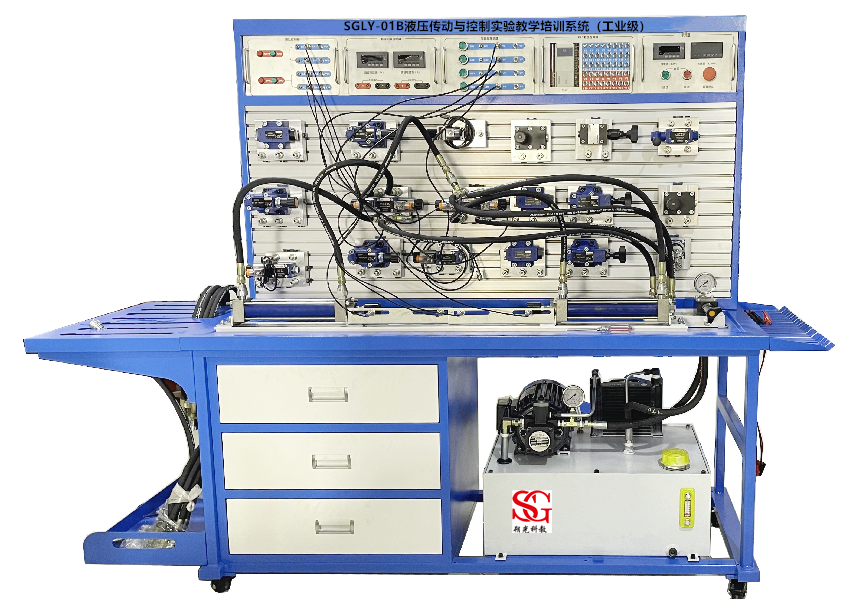

1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，實驗臺下部左邊配抽屜，可存放工具、資料、液壓元件等，右邊為液壓泵站，配有前后兩張活動門，拆裝方便，防灰、隔音；底板裝有4個活動輪，帶自鎖，可移動或固定；液壓臺面為漏網式整體回油結構：鍍鉻孔式網板，疊加式油盒。
2、壓力源內置，多種安全措施。
3、實驗實訓工作臺面為640mm×1500mm特制帶T型槽結構的鋁合金面板，有效工作面積≥0.96m2，以保證所有實驗實訓的工作空間。
4、實驗實訓臺鋁合金面板采用特殊定制6063-T5，1500mm×120mm×16mm鋁合金型材，表面陽極氧化,面板1500mm×160mm×16mm，重量≥5kg，厚度3mm-5mm�？沙休d力50kg
5、電控模塊箱需采用上置式結構，電控模塊箱采用拔絲工藝生產的金屬面板，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。1主控箱，配轉速溫度顯示表或大、小流量表、2直流電源箱、3程序控制箱、4電磁閥控制箱、5油缸控制箱等。
6、液壓元件安裝采用2A12鋁合金制作的配油板，配套高強度工程塑料制造的T型槽卡夾；
主要功能：
1.配備不同的液壓器件模塊，機件模塊，電器模塊，可實現工業實物液壓，電器控制接線上百種原理回路演示，性能數據測試分析。
2.提供80多種液壓回路原理圖和課件：繼電器可控制的各類液壓回路實驗:提供液壓回路圖,電磁鐵工作狀態表使學生學習更加豐富。
3.組態三維立體動畫軟件電腦顯示控制液壓原理回路，實時顯示進、回油與各部件工作狀態。
主要技術參數：
1、 變量電機泵組2HP+VP1-12-70電源220V / 380V 50HZ，功率1.5KW，轉速1500r/min，壓力7MPa，流量10L/min
2、 風冷卻器 壓力1.4MPa，流量20L，功率 38W
3、 蓄能器容積0.63L，壓力10MPa
4、 油箱：容積：70L
5、 流量計：流量范圍 0.3～1.5m3/h，公稱壓力1.6MPa
6、 液壓元件國產品牌華德
7、 外形尺寸：約1900×600×1680mm 實驗臺重量：約140KG
配置清單：
|
序號 |
名 稱 |
數量 |
單位 |
備注 |
|
1 |
雙作用單出桿油缸 |
2 |
件 |
|
|
2 |
先導式溢流閥 |
1 |
件 |
|
|
3 |
直動式溢流閥 |
2 |
件 |
|
|
4 |
先導式減壓閥 |
1 |
件 |
|
|
5 |
順序閥 |
2 |
件 |
|
|
6 |
壓力繼電器 |
2 |
件 |
|
|
7 |
節流閥 |
2 |
件 |
|
|
8 |
調速閥 |
2 |
件 |
|
|
9 |
單向閥 |
3 |
件 |
|
|
10 |
液控單向閥 |
1 |
件 |
|
|
11 |
二位二通行程換向閥 |
1 |
件 |
|
|
12 |
二位二通電磁換向閥 |
2 |
件 |
|
|
13 |
二位三通電磁換向閥 |
1 |
件 |
|
|
14 |
二位四通電磁換向閥 |
2 |
件 |
|
|
15 |
三位四通電磁換向閥 |
1 |
件 |
|
|
16 |
三位四通電磁換向閥 |
1 |
件 |
|
|
17 |
三位四通電磁換向閥 |
1 |
件 |
|
|
18 |
流量計 |
1 |
個 |
|
|
19 |
三通 |
1 |
個 |
|
|
20 |
四通 |
2 |
個 |
|
|
21 |
球閥 |
1 |
個 |
|
|
22 |
快換接頭（母頭） |
40 |
個 |
|
|
23 |
快換接頭單頭（公頭） |
83 |
個 |
|
|
24 |
聚氨酯高壓油管 |
18 |
米 |
|
|
25 |
管用直角接頭 |
12 |
套 |
|
|
26 |
抗磨液壓油 |
35 |
kg |
|
|
27 |
堵頭M10X1.5 |
90 |
套 |
|
|
28 |
油壓表10Mpa |
3 |
個 |
|
|
