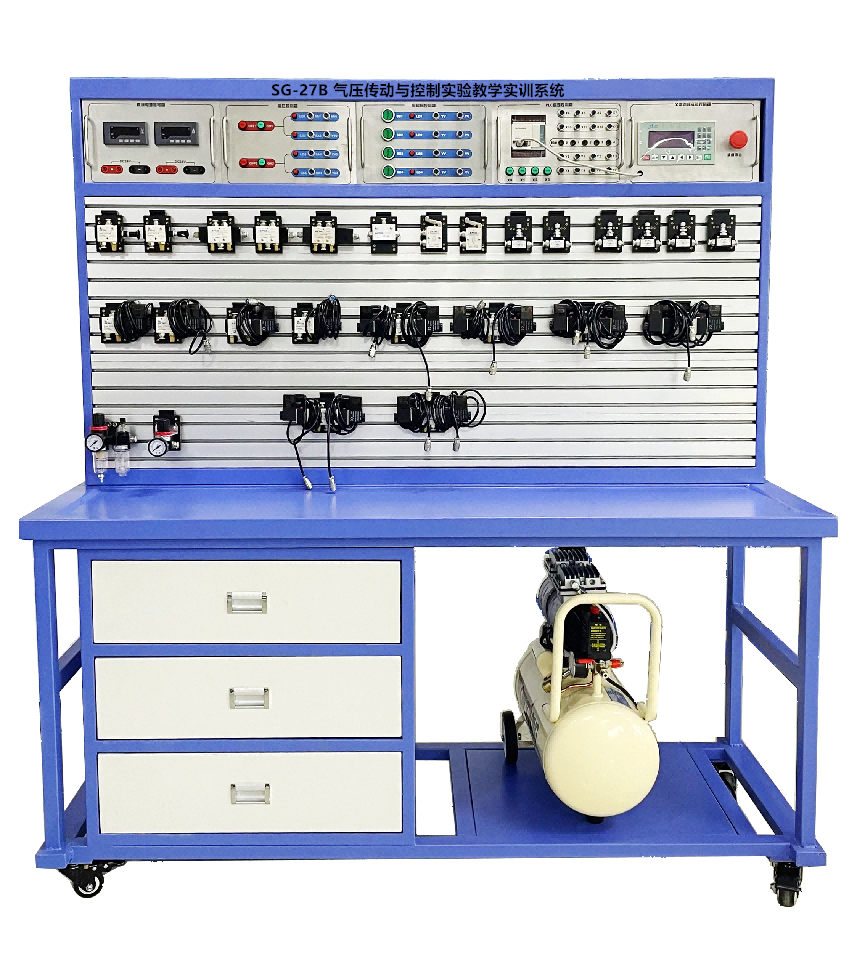

SG-27B 氣壓傳動與控制實驗教學實訓系統
一、實驗項目：
氣動回路實驗：實驗項目?jī)?nèi)容：
1.可進行氣動回路驗證實驗：
( 1)壓力控制回路實驗
(2)調壓回路實驗
( 3)壓差回路實驗
(3)雙壓回路實驗
( 5)速度控制回路實驗
(6)節流調速回路實驗
(7)速度變換回路實驗
(8)方向控制回路實驗
( 5)速度控制回路實驗
( 9)氣控往復運動回路實驗
( 10)電控往復運動回路實
( 11)氣電聯合控制往復運動回路實驗
( 12)順序動作控制回路實驗
(13)壓力控制順序動作回路實驗
( 14)行程控制順序動作回路實驗
( 16)時間控制順序動作回路實驗
( 18)與門邏輯控制回路實驗
( 20)雙穩邏輯控制回路實驗
2．氣動回路PLC控制、編程訓練與在線監控調試
3．學習繼電器、PLC控制方式、軟件控制方式及電路、氣控的控制方式
4、創新及設計性實驗
5、軟、硬件擴展升級空間
二、基本結構：
1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，實驗臺下部左邊配抽屜，可存放工具、資料、氣動元件等，右邊為氣泵，拆裝方便，防灰、隔音；底板裝有4個活動輪，帶自鎖，可移動或固定。
2、壓力源內置，多種安全措施。
3、實驗實訓工作臺面為640mm×1500mm特制帶T型槽結構的鋁合金面板，有效工作面積≥0.96m2，以保證所有實驗實訓的工作空間。
4、實驗實訓臺鋁合金面板采用特殊定制6063-T5，1500mm×120mm×16mm鋁合金型材，表面陽極氧化,面板1500mm×160mm×16mm，重量≥5kg，厚度3mm-5mm。可承載力50kg
5、電控模塊箱需采用上置式結構，電控模塊箱采用拔絲工藝生產的金屬面板，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。1文本屏控制箱、2直流電源箱、3程序控制箱、4電磁閥控制箱、5氣缸控制箱等。
6、氣壓元件配套高強度工程塑料制造的T型槽卡夾；
三、主要功能：
1.配備不同的氣動器件模塊，機件模塊，電器模塊，可實現工業實物氣壓傳動，電器控制接線上百種原理回路演示，性能數據測試分析。
2.提供70余種液壓、氣動回路原理圖和課件：繼電器可控制的各類液壓回路實驗:提供氣動回路圖,電磁鐵工作狀態表使學生學習更加豐富。
3.組態三維立體動畫軟件電腦顯示控制液壓原理回路，實時顯示進、回油與各部件工作狀態。
四、主要技術參數：
1、 電源 ： 220V ±20% 50Hz
2、 功率： 550W
3、 額定壓力： 0.75MPa
4、 噪聲 ： ≤58 DB（A）
5、 容積 ： 22L
6、 額定排氣量 ： 3.3m3/H
7、 氣動元件品牌采用亞德客
8、 整機外形尺寸：約1580×600×1680mm 實驗臺重量：約140KG
五、配置清單：
|
序號 |
名稱 |
數量/套 |
備注 |
|
1 |
鋁合金迷你型氣缸 |
3 |
雙作用單出桿 |
|
2 |
鋁合金迷你型氣缸 |
1 |
單作用單出桿 |
|
3 |
電控三位五通換向閥 |
2 |
雙電控 |
|
4 |
氣控三位五通換向閥 |
1 |
雙氣控 |
|
5 |
電控二位五通換向閥 |
3 |
雙電控 |
|
6 |
電控二位五通換向閥 |
1 |
雙電控 |
|
7 |
電控二位五通換向閥 |
1 |
單電控 |
|
8 |
氣控二位五通換向閥 |
1 |
單氣控 |
|
9 |
氣控二位五通換向閥 |
1 |
雙氣控 |
|
10 |
電控二位三通換向閥 |
3 |
單電控 |
|
11 |
氣控二位三通手拉閥 |
2 |
手動控制 |
|
12 |
機械二位三通換向閥 |
2 |
行程控制 |
|
13 |
梭閥 |
1 |
|
|
14 |
快速排氣閥 |
2 |
|
|
15 |
單向節流閥 |
6 |
|
|
16 |
調壓閥 |
1 |
|
|
17 |
氣源二聯體 |
1 |
|
|
18 |
直通快插接頭 |
80 |
|
|
19 |
銅制消聲器 |
27 |
|
|
20 |
T型三通接頭 |
8 |
|
|
21 |
十字四通接頭 |
2 |
|
|
