設備概述
本設備適合機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程模塊《可編程控制器技術》、《電器及PLC控制技術》或選修課程模塊、《PLC及其應用》的教學與實訓。

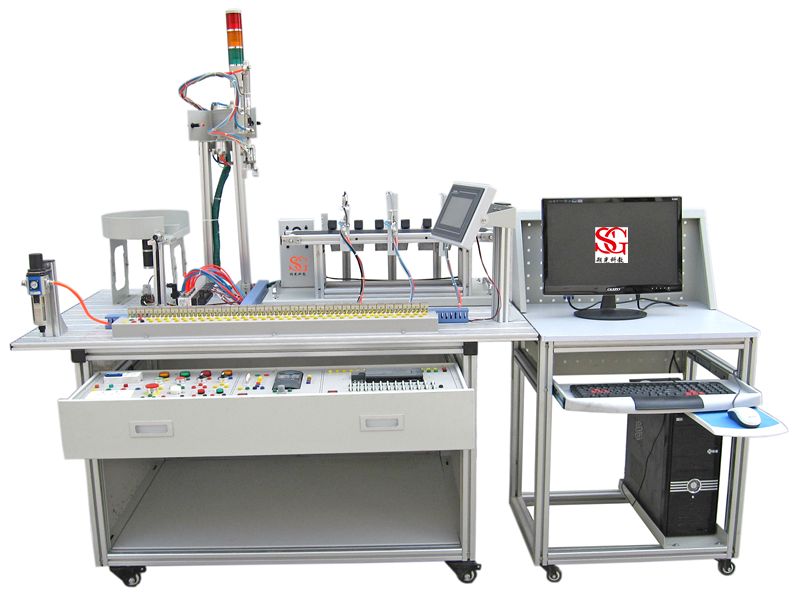

本設備主要包括實訓臺架、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。
技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1200mm×800mm×1500mm；
4、整機功耗：≤1.5 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
功能特點
本設備采用鋁合金導軌式實訓臺，模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。
本設備的PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
（1）PLC、變頻器及觸摸屏模塊：PLC為三菱CPU FX3U-48MR ；變頻器采用三菱FR-E740；模塊材料要求：高強度塑料外殼、重量輕，面板是鋁塑板，圖案、文字符號采用進口油墨絲印。人機界面采用昆侖通態7寸彩色觸摸屏，配套安裝支架，支架可固定與實訓臺架鋁合金臺面上。
（2）電源模塊：包括三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；鐵質模塊，尺寸：300×285mm.。
（3）一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以通過螺絲桿固定在實訓桌上。
（4）送料裝置：圓型的送料盤，邊緣開有一出料口；通過送料盤機架與實訓臺固定；送料盤底部裝有直流減速電機，作為旋轉動力，并通過連軸器與送料盤內部的螺旋葉片連接；送料槽其一段與出料口相連接。調整立柱上裝有一載料臺，高度與出料口平齊，通過光電傳感器檢測是否有物料。
（5）氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器；氣動手臂兩側裝有2個限位擋板，擋板上裝有電感傳感器、緩沖閥，進行對手臂的旋轉限位。整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪松緊。
（6）物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。
（7）設備臺架：采用鋁合金導軌式實訓臺，以經氧化處理的高材質20mm×80mm、30mm×60mm鋁合金作為設備主要框架材料，實訓臺采用單面單抽屜結構，采用拉出式的抽屜結構，底部裝有4個導向輪，方便實訓臺架移動， PLC、變頻器等模塊可以放置在抽屜上，整體結構為開放式和可拆裝式。外形尺寸為：1190mm×800mm×840 mm。
實訓項目
光機電一體化實訓考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：
1. 氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
1) 氣動方向控制回路的安裝；
2) 氣動速度控制回路的安裝；
3) 擺動控制回路的安裝；
4) 氣動順序控制回路的安裝；
5) 氣動機械手裝置的安裝；
6) 氣動系統安裝與調試；
2. 電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
1) 電動機正反轉控制電路的連接與控制程序編寫；
2) 電動機調速控制電路的連接與控制程序編寫；
3) 氣動方向控制程序編寫；
4) 氣動順序動作控制程序編寫；
5) 氣動機械手控制程序編寫；
6) 皮帶輸送機控制程序編寫；
7) 機電一體化設備控制程序編寫；
8) 自動生產線控制程序編寫。
3. 機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1) 傳動裝置同軸度的調整；
2) 皮帶輸送機的安裝與調整；
3) 搬運機械手設備安裝與調試；
4) 物件分揀設備的安裝與調試；
5) 送料設備的安裝與調試；
6) 自動生產線設備安裝與調試。
4. 自動控制系統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1) 多種傳感器的安裝與調試；
2) 機械手的自動控制；
3) 皮帶輸送機的自動控制；
4) 機電一體化設備的自動控制；
5) PLC控制系統的安裝與調試；
6) 自動生產線的安裝與調試。
SY-235A型光機電一體化實訓考核裝置用于考核或技能競賽，可考察的職業能力：
1) 機械構件的裝配與調整能力；
2) 機電設備的安裝與調試能力；
3) 電路安裝能力；
4) 氣動系統的安裝與調試能力；
5) 機電一體化設備的控制程序的編寫能力；
6) 自動控制系統的安裝與調試能力。

設備配置

序號	名稱	主要技術指標	數量	單位	備注
1	實訓桌	1190×800×840 mm	1	張
2	觸摸屏模塊	昆侖通態7寸彩色觸摸屏 TPC7062TX	1	塊
3	PLC模塊	三菱PLC FX3U-48MR+FX3U-485BD	1	臺
4	變頻器模塊	三菱FR-D720 0.4KW	1	臺
5	電源模塊	三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；	1	塊
6	按鈕模塊	24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；	1	套
7	物料傳送機部件	直流減速電機（24 V，輸出轉速6 r/min）1臺，送料盤1個，光電開關1只；	1	套
8	氣動機械手部件	單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，電感式接近開關2只，磁性開關5只，緩沖閥2只，非標螺絲2只，雙控電磁換向閥4只；	1	套
9	皮帶輸送機部件	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2 mm 1條；	1	套
10	物件分揀部件	單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只	1	套
11	接線端子模塊	接線端子和安全插座	1	塊
12	物料	金屬5個，尼龍黑白各5個	15	個
13	安全插線		1	套
14	氣管	Φ4\Φ6	1	套
15	PLC編程線纜		1	條
16	PLC編程軟件		1	套	拷貝版
17	觸摸屏與計算機通信線		1	條
18	觸摸屏與PLC通信線		1	條
19	配套工具		1	套
20	產品配套光盤		1	套
21	線架		1	個
22	電腦推車		1	臺
23	教材		1	本
24	教學資源	見附件	1	套

附件：
1.三菱PLC與變頻器仿真教學軟件-參數
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
三、產品內容要求

一級模塊	二級模塊	三級模塊
中級	PLC工作原理控制	實訓目的：通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行； PLC結構：使用鼠標點擊各部位，學習其知識點； 實訓電路：分別介紹run模式、stop模式、程序執行；
	程序的執行過程	執行過程：讀取信息分別將信號寫入；
	電動機的起�？刂�	實訓目的：掌握兩地控制電路的編程方法，根據要求設計PLC的外圍電路、設計梯形圖等，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機的正反轉控	實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機循環正反轉控制	實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：在“已利用的資源”框中單擊“點擊選擇”按鈕選擇所有需要操作的項目； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	三速電動機控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
高級	星/角起動控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧，掌握電動機Y/△啟動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 設計實現：在已利用資源中選擇要操作的項目；通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機正反轉能耗制動控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	彩燈循環控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	數碼管的點亮控制	實訓目的：掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	大小球傳送裝置控制	實訓目的：掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	簡易機械手的控制	實訓目的：熟悉步進指令的特點、用轉移指令來編寫控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
技師	電鍍生產線的控制	實訓目的：熟悉電鍍生產工藝的控制要求，設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	自動交通燈的控制	實訓目的：熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	皮帶運輸線的控制	實訓目的：熟悉皮帶機控制要求，掌握分支程序的編程方法，并行分支程序指令的編程，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	工業洗衣機的控制	實訓目的：掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	恒壓供水系統的控制	實訓目的：了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； T型圖：將符號庫中的符號放到梯形圖中相應位置處； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路；
	小推車控制	實訓目的：掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	停車場車位的控制	實訓目的：熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	變頻器的PU操作	初始化：按照操作步驟提示完成操作項目； 設定與運行：按照操作步驟提示完成PU操作項目； 簡單參數接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多參數設定：按照操作步驟提示完成PU操作項目； 點動參數運行：按照操作步驟提示完成PU操作項目；
	變頻器的EXT操作	連續接線：按照原理圖中給出的先后順序在實物圖中連接導線； 連續運行：按照操作步驟提示完成操作項目； 點動接線：按照原理圖中給出的先后順序在實物圖中連接導線； 點動運行：按照操作步驟提示完成操作項目；
	變頻器的組合操作	組合1接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合1操作：按照操作步驟提示完成操作項目； 組合2接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合2操作：按照操作步驟提示完成操作項目； 多段接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多段運行：按照操作步驟提示完成操作項目；
綜合	手持編程器的操作	工作方式選擇：變頻器介紹，在聯機編程方式下，按OTHER鍵，用↑、↓鍵移動光標，查看各種工作模式； 程序清零：依據操作提示，按操作步驟使用鼠標完成操作；在界面上依據操作步驟完成操作； 程序寫入：按照程序依次在界面進行操作； 程序讀出：按照程序依次在界面進行操作； 程序修改：按照程序依次在界面進行操作； 程序插入：按照程序依次在界面進行操作； 程序刪除：按照程序依次在界面進行操作；
	X62W萬能銑車	實訓目的：熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會X62W萬用銑床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、主軸及冷卻泵控制、工作臺進給控制、快速進給控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； PLC接線圖：原理圖展示； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會變紅；
	Z3050搖臂鉆床	實訓目的：熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會Z3050搖臂鉆床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、搖臂升降控制、主軸控制、主軸箱和立柱控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會變紅； 通電運行：依據操作提示進行虛擬仿真實物模擬操作運行；
