一、產品概述：

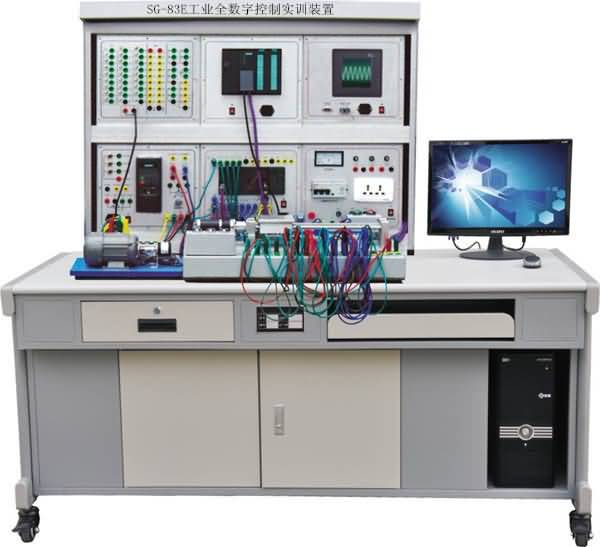

工業全數字控制實訓裝置是集PLC，變頻器，觸摸屏，PROFIBUS－DP工業現場總線及相關的機械（控制對象）為一體的自動化綜合實訓平臺。從基礎入門到高級培訓，都可以在此實訓臺上輕松完成。可以完成多種復雜精確機械運動控制（需選擇配件），主要包括計算機、PLC、觸摸屏、變頻器和機械運動仿真模塊。
注：本實訓裝置中的PLC、變頻器、觸摸屏可由學校具體選擇，建議選用S7系列

二、工業全數字控制實訓裝置技術參數：
1、電源：三相五線 380 VAC±10% 50 Hz；
2、工作溫度：0℃～40℃；
3、環境濕度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、實驗桌材料：達到防火、防水、防震、耐磨的要求，材質符合國家環保要求；
6、整機容量：≤1 kVA；
7、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、工業全數字控制實訓裝置的功能：
1、工業全數字控制實訓裝置，可以完成的實訓項目有：
1) S7－300編程練習；
2) S7－200編程練習；
3) 觸摸屏技術實訓；
4) 絲杠傳動控制；
5) PPI通信；
6) 變頻器與PLC通信實訓；
7) 變頻器技術綜合實訓；
8) 觸摸屏、變頻器、PLC綜合實訓；
2. 通過擴展仿真實訓模塊（需選擇下列配件），還可以完成的實訓項目有：
1) 三相電機順序控制；
2) 步進電機控制；
3) 交通燈控制；
4) 鐵塔之光；
5) 四層電梯控制；
6) 電鍍生產線控制；
7) 水塔水位自動控制；
8) 自控成形機；
9) 多種液體自動混合；
10) 自動送料裝車；
11) 自動軋鋼機；
12) 郵件分揀機；
13) 全自動洗衣機等。
注：以上配件是否需要，請學校在選購中說明。

四、實訓裝置的配置：
1) 西門子S7－300系列PLC CPU314C－2DP，24 V供電；帶PROFIBUS－DP接口；集成I/O，24入/16出；4路模擬量輸入/2路模擬量輸出；
2) 西門子S7－200SMART系列PLC ST40 DC/DC/DC，晶體管輸出；24點I/O口，16入/10出；
3) 西門子變頻器：V20 0.37 kW；帶485通信接口；220 V單相電源輸入；
4) 昆侖通態觸摸屏：觸摸屏TPC7062TX；
5) 仿真實訓系統；
6) 實驗臺操作面板： PLC和變頻器的輸入輸出點均引到實驗臺面板上，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，方便實驗接線。包括各種按鈕、指示燈、繼電器等，配置電位器，可模擬傳感器的輸入信號，方便學生自行設計實驗。
7) 配套溫度及壓力兩種模擬量實訓模塊，可進行數據采集實訓。
8) 計算機：配備品牌計算機一臺（自備）。
