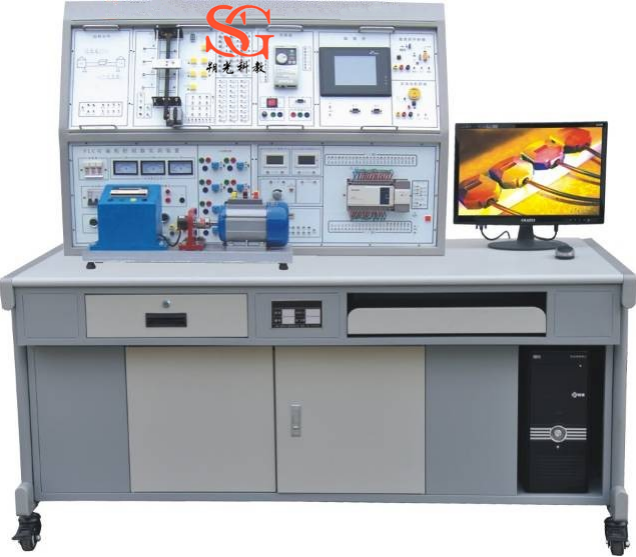

SGPLX-01C工業自動化通用實訓設備（PLC+變頻+觸摸屏）

一、概述
該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用三菱FX3U-48MR系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采用三菱FR-D720S變頻器，功能廣泛，動態響應高，驅動性能高。
5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
三、技術性能
1、輸入電源：?jiǎn)蜗?20V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m
3、裝置容量：＜0.5KVA
4、重    量：＜110Kg
5、外形尺寸：1680mm×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
    實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
單相220V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供單相220V電源一組，由啟停開關控制輸出，并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；
3、主機實訓組件（1）
配置三菱FX系列 PLC主機FX3U-48MR，支持RS485通訊，24路數字量輸入24路數字量輸出，配置一個485BD模塊，
4.變頻器組件
配置三菱FR-D720S變頻器，響應速度快，性能優越,配置RS485通訊口和以太網通訊模塊一臺。
5.觸摸屏實訓組件
昆侖通泰觸摸屏，7寸，彩色65535，組態棒圖，供電電壓DC24V。

（二）實訓掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	PLC001	搶答器	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；
2	PLC002	電機PLC控制	通過對“電機的PLC控制”了解電機的星三角啟動和正反轉控制
3	PLC003	自動售貨機	通過對自動售貨機的控制，了解PLC函數指令的使用
4	PLC004	基礎實訓模塊	練習PLC基礎指令的編程能力
5	PLC005	四層電梯控制	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
6	PLC006	十字路口交通燈	通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
7	PLC007	水塔水位	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
8	PLC008	自動送料裝車	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
9	PLC009	郵件分揀機	通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
10	PLC0010	自控軋鋼機	通過對自控軋鋼機的控制，了解PLC在工業軋鋼機中的應用，邏輯處理。
11	BP1	變頻器實訓組件：配置三菱D720S變頻器	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控制技術。
	CM1	觸摸屏實訓組件：昆侖通態7英寸	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。




（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
五、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控制應用實訓
1.水塔供水控制
2.十字路口交通燈控制
3.自動售貨機
4.四層電梯
5.電機的PLC控制
6.搶答器
7.步進電機
8.數碼管顯示
9.17.自動送料裝車
10.郵件分揀機
11.自控軋鋼機
（三）PLC、變頻器、觸摸屏綜合應用技能實訓
35.變頻器功能參數設置與操作
36.變頻器面板操作與運行
37.變頻器無級調速
38.外部端子點動控制
39.變頻器控制電機正反轉
40.多段速度選擇變頻調速
41.外部模擬量(電壓/電流）控制方式的變頻調速
42.PLC控制變頻器外部端子的電機正反轉
43.PLC數字量控制方式的多段速
44.PLC數字量控制方式的電機降壓?jiǎn)��?dòng)
45.PLC控制變頻器外部端子的電機運行時間控制
46. 基于PLC模擬量控制變頻開環調速
47. 基于觸摸屏控制方式的基本指令編程練習
48. 觸摸屏畫面等級設置及操作
49. 觸摸屏畫面切換操作
50. 基于觸摸屏控制方式的LED控制
51. 基于觸摸屏控制方式的四節傳送帶控制
52. 基于觸摸屏控制方式的自動供水控制
53. 基于觸摸屏控制方式的多段速控制
六、配置清單：

名     稱	型     號	數量	單 位	備注	價格
實驗屏		1	臺
電源控制屏	鋼制噴塑	1	臺
實驗桌		1	張
學生凳		2	張
FX3U PLC主機	FX3U-48MR	1	臺
	安裝導軌	1	條
	網線	1	條
實驗掛箱	基礎實訓模塊	1	塊
	水塔供水控制	1	塊
	十字路口交通燈控制	1	塊
	自動售貨機控制	1	塊
	四層電梯	1	塊
	電機的PLC控制	1	塊
	搶答器	1	塊
	自動送料裝車	1	塊
	自控軋鋼機	1	塊
	郵件分揀機	1	塊
	觸摸屏（TPC7062TI）	1	塊
	變頻器(FR-D720S)	1	塊
三相電機	380V/180W	1	臺
軟件	三菱編程軟件	1	套
	觸摸屏編程軟件	1	套
說明書	實驗指導	1	冊
連接線	實驗連接線50cm自鎖線	30	條
	15cm自鎖線	10	條
	系統排線	1	條
	4mm電機安全疊加線	30	條
配套教學資源	附件	共1	套
