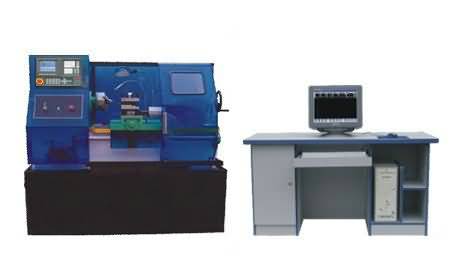

SG-6135A型數控車床(計算機控制)
SG-6135A型數控車床(計算機控制)是我公司研制的新一代教學數控模擬車床，配備了高可靠性的數控系統。鍵盤、鼠標的布局設置美觀實用。本機床能夠?qū)λ芰稀⒂袡C(jī)玻璃、木制品等材料進行各種直線、圓錐面、圓弧、螺紋等工件的切削加工。
一、控制系統配置
它由WINDOWS98操作平臺、15"液晶顯示器、超小時尚粉烤機箱、內存128M、硬盤40G、超薄鍵盤、光電鼠標、52倍速CD-ROM等組成。
二、控制系統特點：
1、本控制系統以標準的X86兼容構架為硬件平臺，以DOWS或WINDOWS系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。
2、全中文菜單式控制界面，適合中國國情�？梢詼p輕培訓難度，縮短人員培訓時間，降低培訓成本。
3、兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、CIMATRON、PRO/E、UG等CAD/CAM軟件生成的控制程序。
4、具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
5、支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議調整傳輸。
三、數控車床特點：
1、本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大。
2、主軸采用進口變頻調速器，可實現無級調整。
3、車削塑料制品，采用空氣（風）冷卻，不污染環境，使教室更加清潔衛生。
4、可用CAD/CAM軟件進行繪圖、自動編程生成G代碼加工。
四、機床主要性能與規格：
|
三爪卡盤 |
Ф160mm |
快進速度 |
1500mm/min0.005當量 |
|
床身上最大回轉直徑 |
Ф350mm |
脈沖當量 |
0.000001-10mm（隨意可調） |
|
最大工件長度 |
600mm |
編程方式 |
G、M、F、S、T（ISO代碼） |
|
電動刀架 |
四工位 |
主電機功率 |
0.75kw |
|
主軸孔徑 |
Ф40mm |
機床外形尺寸（長*寬*高） |
1670*810*1500mm |
|
主軸轉速、無極變速 |
200--1500rpm |
機床重量 |
350kg |
|
控制連動軸數 |
2軸/2軸 |
|
|
|
