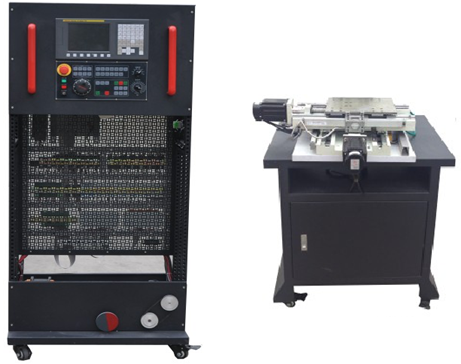

SG-SK21數控車床裝調與維修考核實訓設備

一、數控車床裝調與維修考核實訓設備組成部分：
數控車床裝調與維修考核實訓設備是由HNC-808XP數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等組成。

二、數控車床裝調與維修考核實訓設備的特點：
1.盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。
2.方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。
3.涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…
實訓臺配有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、步進、伺服電機各1臺、精密型十字滑臺（二坐標）1臺、精密光學位移檢測單元（精度為5μm光柵尺）及限位開關和機床零點等。

三、實驗臺技術參數：
1、輸入電源：AC380V（三相四線制）、50HZ
2、故障考核24項
3、工作環境：溫度-100C～400  C
4、整機容量：≤2kVA；
5、電氣控制單元尺寸：長×寬×高=800mm×600 mm×1800 mm；
6、十字滑臺單元尺寸：長×寬×高=660mm×660mm×370mm；
7、十字滑臺參數：
★功能
機械拆裝與機電聯調
直線導軌E型塊拆裝、調整實訓
聯軸器拆裝實訓
滾珠絲杠螺母副拆裝實訓
四工位電動刀架拆裝實訓；
滑臺垂直度與平行度檢測調整實訓
★技術參數
兩軸方形進口直線導軌
進口滾珠絲杠（直徑/螺距）1605mm
彈性聯軸器
絲杠行程：X300/Z300mm
材質：鑄鐵
配置電機扭矩：≥2.4N/M
重量：80KG
主軸電機功率：0.55KW（變頻無級100-1500轉）

四、基本實驗項目
實驗1數控車床電氣綜合實驗裝置電源控制
實驗2數控系統的操作、接口實驗
實驗3變頻器變頻調速實驗（系統控制）
實驗4四工位自動刀架實驗
實驗5 X軸步進電機驅動控制實驗
實驗6 Z軸伺服電機驅動控制實驗
實驗7二坐標正負超程限位、零點實驗
實驗8手輪（手搖脈沖發生器）實驗
實驗9車床數控系統控制螺紋加工實驗
實驗10數控車床系統通訊實驗
實驗11數控車床編程與連接實驗
實驗12數控車床電氣綜合安裝
實驗13數控車床NC參數調試
實驗14數控車床絲桿反向間隙補償
實驗15數控車床絲桿螺距補償
實驗16十字滑臺平行度檢測及調整
實驗17十字滑臺垂直度檢測及調整
實驗18十字滑臺拆、裝調試

五、數控車床裝調與維修考核實訓設備配置清單

序號	材料名稱與規格型號	數量	單位
1	數控系統（采用HNC-808XP）	1	臺
2	電氣控制單元（采用鐵質鈑金噴塑結構）	1	臺
3	精密型十字滑臺（二坐標）帶桌子	1	套
4	手搖脈沖發生器（手輪）（安裝在面板上）	1	臺
5	四工位刀架	1	臺
6	冷卻泵電機	1	臺
7	三相交流伺服電機、三相步進電機 (安裝在二坐標上)	各1	臺
8	交流伺服單元、三相混合步進驅動單元（安裝在網孔板上）	各1	臺
9	X、Z軸正負限位、機床回零開關（安裝在二坐標上）	2	只
10	變頻器（安裝在網孔板上）	1	臺
11	輸出繼電器板（安裝在網孔板上）	1	只
12	滅弧器31TX1-31A03（安裝在網孔板上）	2	只
13	交流接觸器CJX1-22（正泰）（安裝在網孔板上）	5	只
14	直流繼電器MY2N（安裝在網孔板上）	5	只
15	斷路器DZ47-60（安裝在網孔板上）	4	只
16	漏電保護器DZ47LE-16（安裝在網孔板上）	1	只
17	智能故障單元（安裝在網孔板上）	1	套
18	智能故障通訊口（安裝在側板隔離器的DB25插口上）	1	只
19	RS232通訊口（安裝在側板隔離器的DB9插口上）	1	只
20	急停開關（驅動）（安裝在副面板上）	1	只
21	工作燈（安裝在側板上）	1	只
22	照明開關（安裝在側板上）	1	只
23	直流24V電源（安裝在網孔板上）	2	只
24	650W控制變壓器（安裝在柜內）	1	臺
25	1500W隔離變壓器（安裝在柜內）	1	臺
26	CAD/CAM軟件光盤	1	張
27	變頻器使用手冊	1	本
28	HNC-808XP操作說明	1	本
29	HNC-808XP編程說明書	1	本
30	實訓設備指導書	1	本
31	智能考核模塊（含硬件與軟件）	1	套
