SG-FANUC-400 數控機床裝調與維修技術
一、產品概述
SG-FANUC-400 數控車床裝調實訓設備是專門為職業院校、技工學校、職業教育培訓機構研制的數控車床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。
二、設備功能說明
數控車床實訓設備由電氣控制單元、電氣安裝實訓單元、數控機床功能部件等組成。
1、電氣控制單元功能說明：
電氣控制單元主要包含法那科0I TF數控系統、進給驅動、主軸單元，刀架控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控車床電氣控制部分，內嵌有數控機床智能化考核系統，以及接口轉換單元，可以直接與數控機床功能部件進行連接用于真實的電氣調試與維修實訓；也可以通過接口轉換單元和電氣安裝實訓單元連接完成對數控機床功能部件的調試。立式結構符合真實的數控電氣安裝環境，器件布局與實際機床一致，符合GB/T5226.1-1996標準，可以更貼合實際崗位要求進行技能訓練。
配置的智能考核軟件：設計有專門的故障設置區和排故操作單元，智能人機平臺由中文液晶顯示屏、微電腦、鍵盤組成�？稍O(shè)置24個數控車床和銑床的典型的電氣故障。故障設置由教師在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有數控車床/銑床的故障維修考核功能。
三、技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：≤9kVA
3．外形尺寸：1200mm×600mm×780mm（操作臺）、800mm×600mm×1800mm（電氣控制單元）、1800mm ×1000mm×1400 mm（斜導軌機床）
四、產品結構和組成

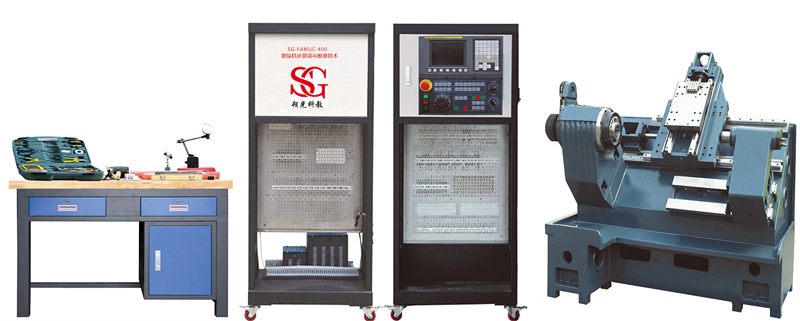

1．系統由機床實訓柜、實物斜床身車床和操作臺等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為多功能網孔板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．實物斜床身車床底座采用整體翻砂鑄件成型，強度大，剛性足，床身采用鑄件結構，表面磨削加工；
4．操作臺為鋼木結構，用于機床部件的裝配與測量，下方設有工具柜。
5．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
6．?dāng)?shù)控系統采用發那科廠家的主流數控系統（用戶可選），能滿足不同類型機床的實訓教學。
7．X、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，主軸由變頻電機驅動，變頻調速控制。
8．實物車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。通過對數控車床的拆裝訓練，學員可掌握數控車床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱、尾座等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、卡盤、主軸電機、編碼器、同步帶、多楔帶等組成，可進行主軸箱的裝配與調整、主軸卡盤的裝配、主軸電機的安裝與調整、編碼器的安裝與調整等技能訓練。主軸與主軸電機采用多楔帶聯接，且具有張緊力結構，可進行張緊力調整。
3）X軸30度傾斜，進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
4）Z軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
5）換刀裝置采用六工位電動刀架，可實現加工時的自動換刀操作。
6）配有主軸芯棒、頂尖等機床檢具，可進行數控車床幾何精度檢測方面的訓練。
7）輔助裝置由潤滑系統、尾架、防護罩等組成。
8）CKS400型斜床身車床主要參數：
機床型號 CKS400
床身上最大工件回轉直徑 400mm
最大工件長度（頂尖距） 550mm
最大工件加工直徑 軸類 180mm
盤類 360mm
最大工件加工長度 500mm
主軸頭形式及錐孔 ISO A2–5 MT6
主軸通孔直徑 Φ56mm
主軸轉速 50～4000rpm 無級
主軸功率 5.5KW
快速移動速度 X/Z軸 X軸24m/min，Z軸24m/min
拖板最大行程 X/Z軸 X軸265mm，Z軸540mm
刀架形式及裝刀數 臥式：6工位電動刀架
刀桿截面尺寸 外圓刀桿：25×25 mm;
鏜刀桿直徑Φ32mm/Φ40mm
定位精度 X/Z軸 ≤0.01/0.01mm
重復定位精度 X/Z軸 ≤0.007mm，（Z）0.008mm
工件加工精度 IT6～ IT7
工件表面粗糙度 Ra1.6
頂尖套簡內孔錐度 莫氏4號
頂尖套筒最大移動量 60mm
外形尺寸 1800mm ×1000mm×1400 mm
機床凈重量 1800KG
五、設備實訓項目
（1）數控機床編程、操作類實訓：
1) 數控機床編程、操作
（2）數控機床電氣部分的實訓：
2) 數控機床電氣組成的學習
3) 數控機床電氣控制及PMC的學習
4) 主軸與進給軸控制的學習
5) 數控機床控制電路安裝實訓
6) 電氣原理圖及裝配圖的識圖與繪制
7) 主軸、進給軸、系統、伺服驅動等參數設置
8) 數據備份
9) 主軸、進給軸、刀架、冷卻、潤滑等模塊的基本功能調試
10) 數控機床故障診斷與維修
11) 數控機床的整機調試
12) 數控機床幾何精度檢測
六、配套工具
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
剝線鉗 |
DL2003 |
1只 |
|
2 |
斜口鉗 |
DL2336 |
1只 |
|
3 |
壓線鉗 |
DL-L6 |
1只 |
|
4 |
壓線鉗 |
DL-L8 |
1只 |
|
5 |
尖嘴鉗 |
DL22306 |
1只 |
|
6 |
剪刀 |
民用型 |
1只 |
|
7 |
萬用表 |
VC890D |
1只 |
|
8 |
十字螺絲刀 |
3×50 |
1只 |
|
9 |
十字螺絲刀 |
6×80 |
1只 |
|
10 |
一字螺絲刀 |
3×75 |
1只 |
|
11 |
一字螺絲刀 |
6×80 |
1只 |
|
12 |
試電筆 |
氖管式 |
1只 |
七、配套量檢具
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
方尺 |
300mm*300mm（0級大理石） |
1臺 |
|
2 |
杠桿百分表 |
|
1只 |
|
3 |
磁性表座 |
CZ-6A |
1只 |
|
4 |
橡皮錘 |
|
1只 |
|
5 |
條式水平儀 |
200mm |
2個 |
八、配套的電器安裝耗材
|
序號 |
名稱 |
主要部件、器件及規格 |
說明 |
數量 |
|
1 |
多芯軟銅線 |
RV2.5mm |
黑 |
1卷 |
|
2 |
多芯軟銅線 |
RV0.75mm |
黑 |
1卷 |
|
3 |
多芯軟銅線 |
RV0.75mm |
紅 |
1卷 |
|
4 |
多芯軟銅線 |
RV0.75mm |
藍 |
1卷 |
|
5 |
多芯軟銅線 |
RV0.75mm |
白 |
1卷 |
|
6 |
接地線 |
RV2.5mm |
黃綠線 |
10米 |
|
7 |
絕緣端子 |
E4009 |
壓2.5線 |
1000只 |
|
8 |
絕緣端子 |
QE1008 |
壓0.75線 |
1000只 |
|
9 |
冷壓端子 |
UT2.5-4 |
壓2.5線 |
1000只 |
|
10 |
冷壓端子 |
UT1-4 |
壓0.75線 |
1000只 |
|
11 |
冷壓端子 |
OT2.5-4 |
壓接地線 |
1000只 |
|
12 |
冷壓端子 |
OT2.5-5 |
壓接地線 |
1000只 |
|
13 |
扎帶 |
150 |
黑色 |
100條 |
|
