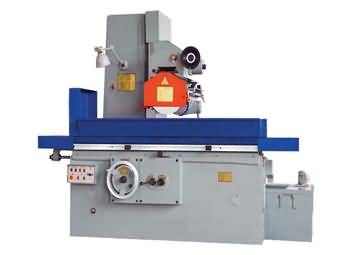

SG-M7130平面磨床
一、用途與特點：
SG-M7130平面磨床采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。
二、技術參數
|
序號 |
項 目 |
規格參數 |
|
1 |
最大磨削尺寸（寬*長*高） |
320*1000*400mm |
|
2 |
工作臺縱向行程（最大） |
1100mm |
|
3 |
工作臺縱向移動速度 |
3--27m/min |
|
4 |
工作臺縱向撞擊緩沖距離 |
30mm |
|
5 |
工作臺T型槽（槽數*寬度） |
3*18 |
|
6 |
砂輪軸中心至工作臺面距離（最大） |
≥580mm |
|
7 |
垂直進給手輪刻度盤值 |
手輪每格0.01mm |
|
8 |
垂直進給手輪刻度盤值手輪每轉 |
1.00mm |
|
9 |
加工表面對基面的平行度縱向 |
1000:0.015mm |
|
10 |
加工表面對基面的平行度橫向 |
300:0.01mm |
|
11 |
凈重*毛重 |
3600 kg*4500kg |
|
12 |
電機總功率 |
8.99kw |
|
13 |
液壓泵電機功率 |
3kw |
|
14 |
磨頭電機功率 |
5.5kw |
|
15 |
快速升降電機功率 |
0.37kw |
|
16 |
砂輪軸轉速 |
rpm1450 |
|
17 |
表面粗糙度 |
Ra0.63um |
|
18 |
磨頭最大移動量橫向（手動及液壓） |
≥350mm |
|
19 |
磨頭最大移動量橫向（加長） |
450mm |
|
20 |
加工表面對基面的平行度橫向 |
300:0.01 mm |
|
21 |
砂輪尺寸（外徑*寬*內徑） |
φ350*40*φ127mm |
|
22 |
外形尺寸（長*寬*高） |
2295*1673*2267mm |
|
