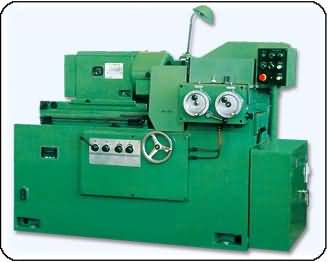

SG-M2110內圓磨床
一、功能特點：
1.機床的進給及補償，由傳動機構執行。進給系統具定程磨削功能，采用手動或液壓二種進給方式。
2.工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。
3.工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。
4.機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。
5.用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。
二、技術參數
|
序號 |
項 目 |
規 格 參 數 |
|
1 |
磨孔直徑 |
?6～?100 |
|
2 |
工件最大旋徑 |
罩內?260罩外?480 |
|
3 |
工件轉速(r/min) |
180～500 4級 |
|
4 |
工作臺最大行程(r/min) |
550 |
|
5 |
進給分辨率 |
0.002 |
|
6 |
機床外形尺寸 |
2363×1260×1310 |
|
7 |
圓度(μm) |
2.5 |
|
8 |
粗糙度(μm) |
Ra0.63 |
|
9 |
孔長度 |
69100150 |
|
10 |
床頭箱回轉角度(0) |
20 |
|
11 |
砂輪轉速(r/min) |
18000 24000 |
|
12 |
工作臺運動速度(工作修正)(m/min) |
1.5～6 0.1～1 |
|
13 |
機床總功率 |
3.8 |
|
14 |
機床重量 |
1600 |
|
15 |
圓柱度(μm) |
4
|
|
