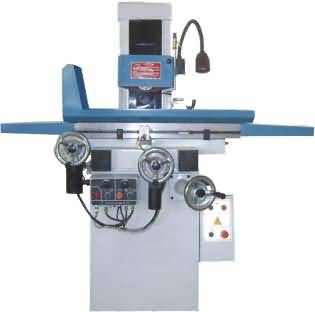

SG-M618型臥軸平面磨床
一、功能特點：
1、機床結構合理，剛性好，外型美觀，操作方便。
2、工作臺橫向運動采用可實現機械傳動和手動傳動。
3、工作臺縱向移動可實現機械傳動和手動傳動。
4、可磨削各種平面或通過砂輪修形進行復雜形面的磨削，適于不需機動進刀的磨削加工,公司根據用戶需要配有永磁吸盤或電磁吸盤。
二、技術參數：
|
序號 |
項 目 |
規格參數 |
|
1 |
磨削工件最大尺寸(長*寬*高) |
460*190*195mm |
|
2 |
工作臺縱向移動量 |
500mm |
|
3 |
工作臺橫向移動量 |
190mm |
|
4 |
工作臺面至主軸中心最大距離 |
335mm |
|
5 |
工作臺最大承受量 |
200Kg |
|
6 |
工作臺臺面尺寸(長*寬) |
460*180mm |
|
7 |
工作臺T型槽 |
14*1 mm*n |
|
8 |
工作臺速度(無級變速) |
3-25 m/min |
|
9 |
前后手輪進刀量 |
0.02/格2.5/圈mm |
|
10 |
前后自動進給(無級變速) |
0.5-20mm |
|
11 |
前后快速進給 |
144 r/min |
|
12 |
砂輪尺寸(外徑*寬度*內徑) |
180*13*31.75mm |
|
13 |
主軸轉速 |
50Hz2850rpm |
|
14 |
調頻電機 |
30-6000 rpm |
|
15 |
磨頭電機功率 |
1.1Kw |
|
16 |
電機總功率 |
1.29Kw |
|
17 |
表面粗糙度 |
Ra0.32μm |
|
18 |
總輸入功率 |
150w |
|
19 |
加工表面對基面的平行度 |
300:0.005mm |
|
20 |
X-進給器輸出轉速 |
0-225轉/分 |
|
21 |
X-進給器尺寸 |
280*130*120mm |
|
22 |
Y-進給器輸出轉速 |
0-120轉/分 |
|
23 |
Y-進給器尺寸 |
280×130*120mm |
|
24 |
前后自動運動電機 |
0.2Kw |
|
25 |
左右自動給進電機 |
0.2Kw |
|
26 |
機床外形尺寸(長*寬*高) |
1550*1150*1590mm |
|
27 |
包裝箱尺寸(長*寬*高) |
1020*1150*1760mm |
|
28 |
毛重、凈重 |
O.77、0.67T |
|
