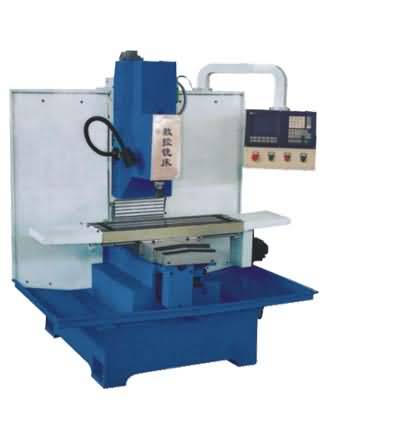

SG-125立式數控銑床(教學/生產兩用型)
SG-125型數控銑床能實現三坐標聯動，完成銑、鏜、鉆、鉸等基本切削運動，并能加工形狀復雜的凸輪、樣板、模具等。該機床采用矩型導軌、滾珠絲桿、導軌表面進行了高頻淬火和粘塑處理，機床采用無級變速，配備可靠的華興系統。即可用于教學，也可用于工廠生產。機床配有標準的RS232接口與計算機通訊進行在線加工（DNC），CAD/CAM聯網加工。此機床可與SG-2000型數控機床仿真軟件實驗室或SG-2100型數控編程實驗室進行通訊配套使用。
機床主要技術指標及參數
|
主軸孔錐度 |
B130 |
最小設定單位 |
0.005mm |
|
主軸轉速范圍 |
145-3000rpm（無級調速） |
定位精度 |
+-0.02mm/300mm |
|
主電機功率 |
1.5KW |
重復定位精度 |
0.01mm |
|
工作臺面積（長*寬） |
840mm×250mm |
編程方式 |
ISO代碼、鍵盤錄入、后臺編輯 |
|
工作臺三向行程（X、Y、Z） |
480mm×250mm×250mm |
控制軸數 |
三軸+主軸變頻控制 |
|
主軸端面至工作臺距離 |
100-350 |
聯動軸數 |
三軸三聯動 |
|
工作臺允許最大承重 |
150kg |
零件程序容量 |
56K（約3000段程序） |
|
銑削進給速度范圍（三向） |
（12-2000）mm/min |
外形尺寸
（長×寬×高） |
1200 mm×900 mm×1410mm |
|
三向步進電機扭矩 |
12Nm |
重量 |
650kg |
數控系統 可先配：FANUC、SIEMENS、華中等，價格另儀。
|
