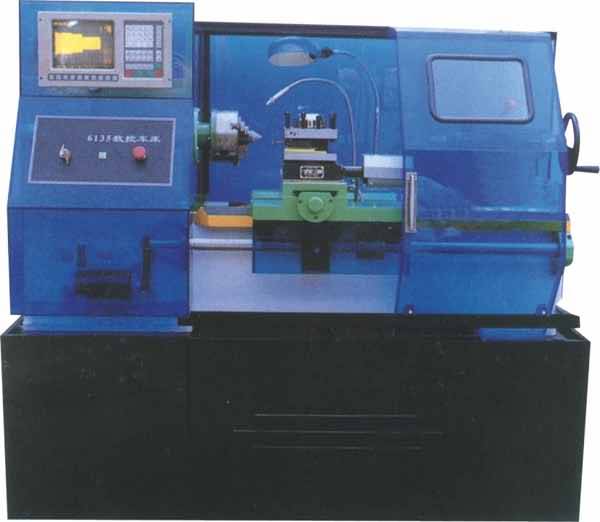

本車床實訓設備是第二代液晶數控車床系統，功能更加強大。它可與SG-760B 型數控車床操作軟件相配套，讓你構成數控編程實驗室。系統采用日本夏普公司”液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。

一、特點：
1.該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。

二、用途：
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。

三、主要技術參數：

三爪卡盤	Ф160mm	控制/聯動軸數	2軸/2軸
床身上最大回轉直徑	Ф350mm	零件程序存儲容量	56K(3000段程序)
最大工件長度	500mm	主軸	0～+5V(+10V)模擬量及正反轉觸點
電動刀架	四工位	最大編程尺寸	±9999.999mm
主軸孔徑	Ф40mm	最大移動速度	3000mm/min(當量0.01mm)
主軸轉速、無級變速	100—1500rpm	編程方式	G、M、F、S、T(ISO代碼) 鍵盤/串行錄入，后臺編輯
進給量范圍	50--1000mm/min	系統參數	刀具參數，間隙補償，加工起始點，記憶及斷電恢復
主電動機功率	0.75KW	輸入/輸出	24路/15路
機床外形尺寸（長寬高）	16708101500mm	操作方式	自動，手動，點動，MDI，單段/連續
機床重量	350kg	參考點	自動/手動返回
脈沖當量	0.005mm/0.1mm	機床重量	350KG
