一、產品概述

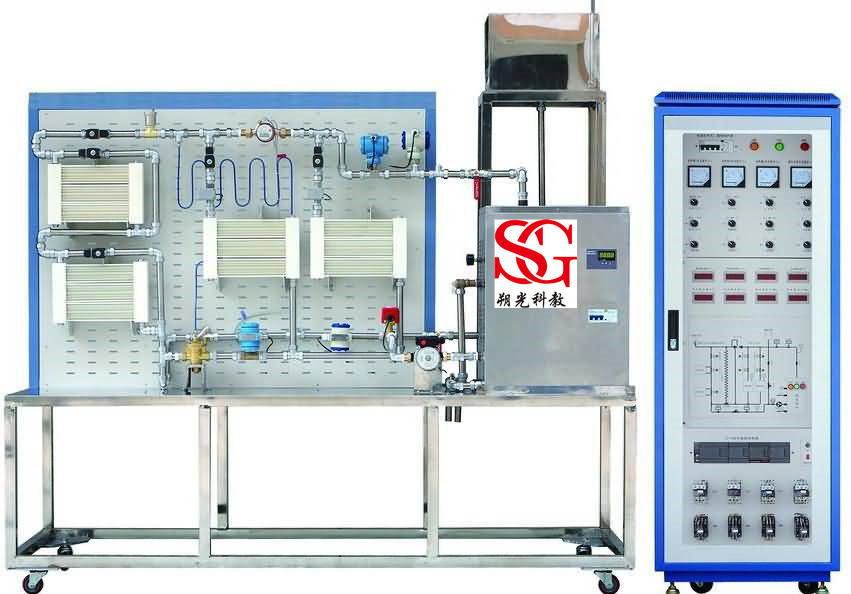

"SG-LY08熱水供暖循環系統綜合實訓裝置" 以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學�？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。
二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置
1.實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2.熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電熱水鍋爐
額定功率：3kW
供熱面積：108m2
供熱量：7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3)小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
（4）PLC主機CPU 224(1個)
數字量擴展模塊（1只）
模擬量擴展模塊EM231（2只）
3.控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
4、制冷供暖考核裝置智能物聯網平臺
1）、制冷考核裝置智能物聯網平臺：是公司自主研發生產的物聯網智能化制冷考核裝置設備管理平臺、集中管理、遠程控制、報表打印、數據分析等應用功能 ,能同時管理224臺子系統。
2）該系統由云平臺后臺管理軟件與物聯網硬件設備組成，設備連接至云平臺，可通過后臺云平臺管理軟件遠程監測每臺空調的運行狀態，實現的統一管理、遠程開關、云平臺存儲并分析數據，用戶可根據大數據分析結果制定空調節能減排管理方案
3）設備硬件：分為中繼路由與智能終端，中繼與終端之間采用無線通訊，抗干擾能力強，覆蓋范圍廣；制冷考核裝置可通過連接本地局域網或連接互聯網的電腦、手機等，對所有空調狀態進行集中監測和管理。
4)子系統，系統由多個子系統組成，獨立顯示控制數據，數據顯示窗口：液晶面板，可同時顯示溫度，濕度等數據。
A、云平臺：云平臺24小時實時監控制冷供暖考核裝置設備的運行狀態，遠程控制、存儲并分析數據、連接互聯網的電腦、手機登陸。
B、組網方式：設備可能過LORA、RS485等方式連接，并通過NB-IOT GPRS、4G-LTE、以太網、WIFI連接。
C、服務器：可通網絡環境特殊要求的客戶服務
D、數據分析：可記錄制冷供暖考核裝置用電量，溫度、濕度用可能特殊用電量合理配置，
E、遠程輔助控制中心：通過手機電腦、WEB網頁遠程控制設備、遠程開關制冷考核裝置、查看實時溫度、自動記錄溫度、濕度數據、遠程溫度溫度準、遠程設置控制器每一臺參數
F、自動控制：控制器設定的制冷供暖考核裝置參數和模式、溫度控制、溫室度控制
G、歷史數據：可查詢制冷考核裝置歷史溫度、歷史濕度、數據曲線及導出數據
H、總臺數據報警：每一臺制冷供暖考核裝置控制器可獨立向總臺過溫度、過濕度報警。
四、實訓項目
1、掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2、熱水供暖系統的安裝與調試
3、熱水供暖用戶熱計量
4、.熱力工況調節
5.、PLC可編程控制器編程及調試
6、.組態軟件的應用
7、于萬物互聯系統的使用
8、現代供暖技術網絡平臺應用
9、現代供暖遠程控制原理
五、配置清單

序號	名 稱	主要部件、器件及規格
1	電氣控制柜	長×寬×高為600×600×1773m
2	實訓對象	長×寬×高為2200×700×2090mm
3	循環水系統	小型離心式熱水泵（額定功率：95W、額定揚程：6m、額定流量：1.08m3/h）、4套散熱器（進出口管徑：DN20）、1套自力式壓差控制閥（安裝方式：螺紋連接、公稱壓力：1.6MPa、介質溫度：0～150℃、導壓管長度：1.6m、導壓管連接端尺寸：3/4管螺紋）、5個電磁閥（工作電壓：AC220V）、2個電動球閥（工作電壓：DC3.3V，進出口管徑：DN15）、2個手動球閥、Y型三通過濾器（材質：黃銅）、不銹鋼鋁塑復合管及自動排氣閥
4	電加熱鍋爐	電加熱水器（外殼：不銹鋼、工作電壓：AC380V、功率：2.0KW、進出水口徑：DN20、水溫設置：40～95℃、）
5	監控儀表	指針式交流電壓表：量程0～450V； 指針式交流電流表：量程0～10A； 指針式交流電流表：量程0～0.5A。 壓力變送器：量程0～100Pa、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制 渦輪流量變送器：量程0.4～1.2m3/h、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制 電子式熱量表： 測量溫度范圍：2～95℃、公稱壓力：1.6MPa
6	光盤	力控組態軟件、PLC編程軟件、配套應用程序、實驗指導書、使用說明書等
7	型材電腦桌
9	PC/PPI通訊電纜
9	扳手	0-250mm
10	螺絲刀	十字
11	內六角扳手	6mm
12	產品使用說明書
13	產品實驗指書
14	物聯網平臺

六、配套教學資源（全室共配1套）
★A、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）微課內容不少于：

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓啟動控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二  三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
	任務二：工作臺自動往返線路設計及實施	4
項目三  三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四  卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五  傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6

B、仿真軟件
★1.三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
（一）產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
（二）產品內容要求

級別	內容	備注
中級	PLC工作原理控制、程序的執行過程、電動機的起停控制、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制
高級	星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制
技師	電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作
綜合	手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床

2、西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）

軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。

一級模塊	二級模塊	三級模塊
基本指令	電動機啟�？刂�	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	星角降壓啟動控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行


3、建筑工程給排水資源（全室一套）
（一）建筑工程給排水應用
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含水電、消防、人防給排水計算、人防柴油電站計算、泵閥管件工程、滅火器類型、室內場地設計給水、室內場地設計排水、供暖熱水工程系統、給水管道系統工程、排水管道系統工程六、消防工程系統九大模塊工程計算應用。
器  軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

一、給水管道系統工程	二、排水管道系統工程
給水管道設計計算 1、襯塑鋼管流量計算 2、涂塑鋼管流量計算 3、普通鋼管流量計算 4、給水銅管流量計算 5、給水鐵管流量計算 6、襯樹脂給水鑄鐵流量計算 7、PPR給水管流量計算 8、PPR給水管S5流 6、PPR給水管S3.2 7、PPR給水管S2 8、PEX給水管S6.3 9、PEX給水管S5 10、PEX給水管S4 11、PEX給水管S3.2 12、PVC給水管SDR9 13、PVC給水管SDR11 14、PE給水管PN0.8MP 15、PE給水管PN1.0MP 16、PE給水管PN1.25MP 17、ABS給水管PN0.8MP 18、ABS給水管PN1.0MP 19、ABS給水管PN1.25MP	排水管道計算 1、混凝土圓周管 2、鑄鐵排水管流 3、PVC-U平壁管 4、PVC-U加筋管 5、PVC-U雙壁混波紋管流 6、PVC-U鋼塑復合管流
三、室內場地設計給水	四、室內場地設計排水
（一）室內給水設計計算 1辦公樓、商場計算 2圖書館計算 3書店計算 4學校計算 5醫院休養生院計算 6客運站、會展中心計算 7公共企業、計算 8劇院，體育館計算	（一）室內設計排水計算 住宅區宿舍、賓館、酒店公寓旅館和其它建筑公共洗室含： 1、洗滌盆 2、洗手公盆 3、廚房餐廳洗滌分盆 4、廚房餐廳雙 5、格洗滌分盆 6、污水盆 7、淋浴器 8、洗臉盆 9、浴盆大便器 10、沖落式器 11、大便高低大便器 12、虹吸式大便器 13、自閉式 14、自動沖水箱 15、家用洗衣機、 16、飲水機
（二）管道水錘壓力計算 鑄鐵管2鋼管3、鋼絲網架PE管	（二）雨水地區雨量計算 包括，上海、浙江、福建、江蘇、四川、貴州等全國所有省、市5年、10年、雨量
（三）壓力流量計算 1、度彎頭、 2、40度彎頭 3、90度轉角流 4、閘板閥 5、球閥 6、角閥	（三）排水溝渠計算 1、矩形暗溝滿流、 2、矩形暗溝非滿流、 3、梯形非暗溝非滿流
（四）流量射程計算	（四）雨水入滲計算
（五）管道當量長度計算 1、90度彎頭 2、45度彎頭 3、三通90度轉角流 4、三通直向流 5、球閥 6、角閥	（五）雨水回用計算 包括，上海、浙江、福建、江蘇、四川、貴州等全國所有省、市 1、I區（T〈180Min 2、II區（p<10, T〈120Min 3、II（p<10,120 T〈120Min 4、II區（p）>0, T〈120Min 5、II區（p）>12<0, T〈120Min
（六）給水管徑計算 1、襯塑鋼管計算 2、涂塑鋼管計算 3、普通鋼管計算 4、筑給水銅管計算 5、給水鐵管計算 6、襯樹脂給水鑄鐵管計算	（六）暴雨強度計算 1、暴雨強度i(l/s*ha) 2、暴雨強度i(mm/Min) 3、暴雨強度i(mm/H)
（七）水泵射程計算	（七）天溝溢流口計算
（八）居住區設計流量人數計算	（八）隔油池計算 1、餐館 2、職工宿舍 3、酒店酒吧
（九）最高時不平均設計計算	（九）降溫池選擇
五、供暖、熱水工程系統	六、消防工程系統
（一）管道直飲食水計算 1、住宅區宿舍、賓館、酒店公寓 2、旅館和其它建筑公共洗室	（一）滅火器選擇計算 1、普通建筑 2、設有室內消防栓系統 3、設有室內噴淋系統 4、設有室內噴淋，消防栓系統
（二）游泳池系統工程計算	（二）減壓孔板計算
（三）熱損計算器	（三）節流管
（四）熱水器定額計算	（四）消火栓系統計算
（五）全日熱水系統計算 1、住宅區宿舍、賓館、酒店公寓 2、旅館和其它建筑公共洗室 3、賓館客房 4、賓館員工 5、培訓中心 6、醫院賓館員工 7、別墅酒店	（五）氣體滅火系統計算 1、七氟丙烷滅火系統 2、二甲烷滅火系統 3、IG541滅火系統 4、KG型熱氣常溶膠滅火系統 5、二氧化碳滅火系統
（六）定時熱水系統 1、住宅區宿舍、賓館、酒店公寓 2、旅館和其它建筑公共洗室 3、賓館客房 4、賓館員工 5、培訓中心 6、醫院賓館員工 7、別墅酒店	（六）干粉滅火系統計算 1、計算機房 2、數據庫房 3、電器開關配電室 4、帶冷卻油的發電機 5、油漆車間干燥設備紡織工業 乙炔 6、二硫化碳等所有工業化學成分車載車間室
（七）太陽能熱水系統計算 包括，上海、浙江、福建、江蘇、四川、貴州等全國所有省、太陽日照時間	（七）自動噴水滅火系統計算 1、輕危險級 2、輕危險I級 3、輕危險II級 4、嚴重危險I級 5、嚴重危險II級 6、手工填寫
（八）熱水膨脹計算計算 儲熱模式（儲水、容積式、導流式）	（八）穩壓瓶系統計算 1、直徑600MM 2、直徑800MM 3、直徑1000MM 4、直徑1200MM
（九）水源熱泵系統計算 1、機組功率 2、機組系數
七、人防給排水計算	八、人防柴油電站計算
（一）醫療救護工程、醫院傷員工程計算 飲水量流量、生活水流量、消毒水流量，污水流量	（一）有可靠水源工程計算 水柴油發電機
（二）醫療救護工程、醫院工作人員工程計算 飲水量流量、生活水流量、消毒水流量，污水流量	（二）無可可靠水泵工程計算 水柴油發電機
（三）專業隊員掩藏工程計算 飲水量流量、生活水流量、消毒水流量，污水流量	（三）無可靠內外水泵工程計算 水柴油發電機
（四）一等員掩藏工程計算 飲水量流量、生活水流量、消毒水流量，污水流量
（五）二等員掩藏工程 飲水量流量、生活水流量、消毒水流量，污水流量
九、泵閥管件工程
1、閥門井工程計算	7、離心泵計算
2、防水套井計算	8、空壓機計算
3、鋼制管件計算工程計算	9、高和算
4、防水管件計算	10、管道設備隔熱計算
5、泵閥選型	11、管道設備電加熱計算
6、管道設備變形補償計算	12、排水管件這計算：頭、直接、三通、十字

4、給排水系統工程仿真教學軟件（具有軟件著作權，網絡版）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》、城鄉建設部、教育部相關專業教學大綱，為緩解我國土建施工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平而研制。內容包含建筑給水工程和建筑排水工程兩個子系統，每個實訓子系統含有若干項典型的實訓步驟，以及教學資源、工程圖紙、技術規范、安全交底、技術交底、項目進程和施工準備等實訓模塊。


名稱	工程/項目	項目進程	實訓模塊	備注	模式
給排水及采暖工程施工工藝仿真系統	給水工程	挖管溝、安裝立管套管、安裝地下管道、安裝一層立管和橫管、安裝二（三四五）層立管和橫管、施工質量驗收、水壓試驗等步驟進行	工程圖紙、技術規范、安全交底、技術交底、教學資源、工作記錄、施工準備（工具/設備庫、物料場）、操作提示、項目進程、技術要求、快問快答、工具組合。教學資源中詳細介紹以下工程施工及技術要求1.建筑中水工程。2.熱水系統安裝。3.衛生器具安裝。4.室內采暖系統安裝。	施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外給水管道施工（主立管明裝，分管暗裝）。材料符合設計及國家規范要求，采用PP-R塑料管。	文字、圖片、三維演示
	排水工程	挖管溝、安裝地下管道、安裝二至五層立管和橫管、安裝五層立管及出屋面管、施工質量檢查、灌水及通球試驗等步驟		施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外排水管道施工。材料符合設計及國家規范要求。采用UPVC塑料管及管件。UPVC塑料管是硬聚氯乙烯管，不含增塑劑，PVC塑料管是聚氯乙烯管，含有增塑劑。	文字、圖片、三維演示
	散熱器采暖	放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、安裝一至五層采暖管道、質量檢查、水壓試驗、管道刷防腐漆及保溫		施工條件是新建工程在主體施工完工（管道預留洞已經按照?qǐng)D紙預留好），屋面防水工程完工，內外墻及天棚抹灰完工，地面施工完成，衛生間散熱器預留管道施工完成，衛生間防水施工完成，按照設計要求進行散熱器采暖系統工程安裝施工	文字、圖片、三維演示
	地?zé)岵膳?/td>	放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、質量檢查、澆混凝土前的水壓測試、澆筑填充層混凝土及水壓試驗、管道刷防腐漆及保溫等步驟		施工條件是新建工程在主體施工完工（管道預留洞已按圖預留好），屋面防水工程完工，內、外墻及天棚抹灰完工，地面施工完，衛生間散熱器預留套管施工完，衛生間防水施工完，按設計要求進行低溫?zé)崴�地面輻射供暖系統工程安裝施工。	文字、圖片、三維演示


軟件特點
1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 過程性：軟件以真實工程項目為例，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．交互性：軟件貫徹以學生為主體的思想，設有項目進程、操作提示、工具準備、技術分析等，不僅可以供教師采用大場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、技術規范、安全交底、技術交底、工程圖紙等多種情境和技能訓練教學模塊。
5. 智能性：軟件采用了數據庫技術，設有操作記錄，可隨時記錄學生的操作過程，以便學生自檢與教師考核。
總之，本軟件為國內首部以真實施工現場為職場環境的，以三維可視化虛擬仿真技術為主要特征的、完全基于交互性、過程性和智能化的土建施工類專業大型建筑施工仿真實訓軟件。
軟件功能
1．演示功能
（1）演示功能所包含的教學內容
操作程序（順序、步驟）演示——這種演示具有嚴格的順序關系及操作標準；
操作方式方法演示——這種演示具有一定的選擇性、邏輯性；
偶發事件演示——這種演示一般用于安全教育、故障處理內容，具有強烈的震撼作用；
錯誤操作結果演示——這種演示具有強烈的刺激作用，使學生產生深刻的記憶。
（2）演示功能所能實現的教學目標
示范性標準操作演示教學；
現場安全教育教學；
降低誤操作頻率教學。
（3）演示功能所能實現的教學效果
通過演示使操作者熟悉操作程序（順序、步驟）；
通過演示使操作者了解操作過程邏輯關系；
通過演示使操作者高度重視安全操作與安全生產；
通過演示使操作者牢記現場誤操作所帶來的嚴重后果。
2．互動功能
（1）互動功能所包含的教學內容
利用多媒體手段，生動再現課堂教學內容；
利用鼠標、鍵盤的操作，對屏幕畫面仿真實物實施理想的自主操作，實現實操實訓前的計算機仿真導訓教學，其教學內容與實操實訓一致。
（2）互動功能所能實現的教學目標
鞏固課堂教學內容；
實現計算機仿真導訓。
（3）實現計算機仿真導訓的重要意義
實現個性化教學；
選擇最佳實訓教學方案；
全面提高實操實訓效果；
縮短實操實訓時間；
提高實操實訓安全性；
減少實操實訓投入；
降低實操實訓污染。
（4）互動功能所能實現的教學效果
通過完整生動再現課堂教學內容 ，使學生對課堂教學內容加深理解，并充分記憶；
通過教學設計中各個“實訓點”的再現，實現導訓教學效果。
四、技術參數和性能指標
性能指標是指響應時間、事務處理速率和其他與時間相關的技術要求：
1.單件事務或單個用戶：無故障成功完成事務處理，處理結果的時間不多于1秒。
2. 多個事務或多個用戶：在設計空量的多個用戶并行訪問的條件下，故障成功完成事務處理，處理結果的時間不多于3秒。
3. Web頁面(帶寬1M/秒)的平均響應時間不能多于5秒，響應時間以頁面顯示完成為準；局域網頁面平均響應時間不能多于2秒，音頻、圖像、視頻、動畫從下載到顯示的時間不得多于30秒(不考慮網絡因素)。
4. 系統自動下載運行環境所使用到的插件，系統給出所用到的插件網絡連接地址，提供給不能正常顯示的用戶系統。
5. 客戶端通過IE瀏覽器運行本程序時，單個二維進程CPU占用率不超過10%。單個三維進程CPU占用率不超過20%。
