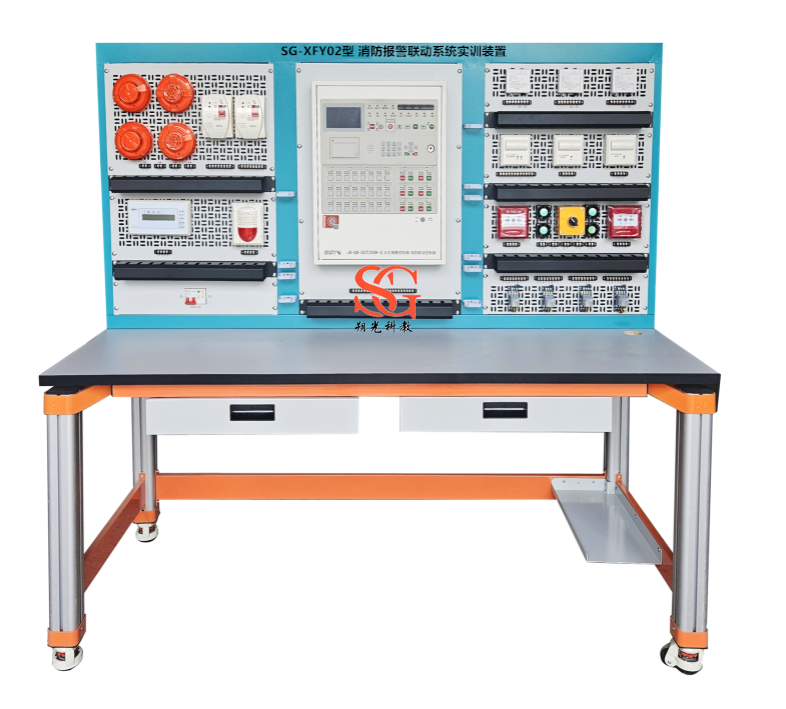

SG-XFY02型 消防報警聯動系統實訓裝置
一、系統概述
本系統在智能建筑中通常被作為智能建筑三大體系中的BAS(建筑設備管理系統)的一個獨立的子系統。該系統是通過消防系統中各個探測設備(煙感探測器及溫感探測器)的參數變化進行火災報警,并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
二、產品特點
1. 實訓器件連接以端子排的方式,可以根據實訓內容組成不同的消防回路;
2. 該實訓裝置帶有工程上常用的火災顯示器及聯動功能;
3. 系統采用總線結構。
三、技術參數
1. 實訓臺工作電源:AC220V±10% 50Hz
2. 工作環境:環境溫度范圍為-20℃~+45℃ 相對濕度<85%
3. 外形尺寸:1668mm×805mm×1484mm
四、實訓內容
1. 系統設備認識及接線操作
2. 報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3. 火災顯示盤的安裝、連接與使用
4. 各種火災探測器的安裝與連接
5. 智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6. 元件地址編碼設置
7. 系統的管理操作
8. 系統的數據查詢操作
9. 設備啟停操作
10. 單點操作
11. 聯動編程
12. 線路故障的判斷與處理
13. 程序設置錯誤的判斷與糾正
14. 設計并安裝一個簡易應用系統
五、基本配置
1. 電源控制屏(鐵質雙層亞光密紋噴塑結構)
提供交流電源:單相交流電220V 50Hz,帶有過流保護
2. 樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有兩個大抽屜、柜門,用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實訓室的布局。
3. 火災報警控制器(聯動型)
(1) 采用192×64點陣液晶顯示,可同屏顯示4行12列漢字信息
(2) 可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3) 256條事件記錄,記錄控制器運行中的各種事件,可隨時查閱
(4) 可以現場編輯聯動公式
(5) 2個總線回路,可連接254個現場器件
(6) 1個 RS485 通訊口,用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊,可接16臺火災顯示盤;2臺設備操作盤;4臺(8區)滅火控制盤
4. 火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網,實時顯示本樓層的各種事件信息,使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件,從而迅速地采取相應措施。
5. 探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6. 輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測,控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7. 聯動盤現場接口
(1)三線控制,接線部分簡潔方便,輕松實現啟;卮鸸δ埽
(2)兩種輸出控制方式可供選擇,電平輸出和脈沖輸出。
8. 手動報警按鈕
火災發生時,按下有機玻璃片,按鈕的火警燈點亮,同時向控制器發出火警信號;
9. 消防栓按鈕
火災時按下壓片控制器報警,點亮火警指示燈(紅),同時輸出一組外控空接點,啟動消防泵時,接入啟泵回答信號,啟泵指示燈點亮(綠色),復位時,滑下滑動蓋,按下復位按鈕。
10. 聲光報警器、警鈴
現場發生火災接到控制信號后,發出強烈的聲音警報信號,以達到提醒現場人員注意的目的。
11. 電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12. 消防3D仿真軟件
1.設備模型參數
a.傳感器設備數量不低于15個,預留接口,后期可進行增加。
b.模型精度為L2級別,確保設備紋理、顏色真實。
c.對三維模型進行輕量化處理,在保證模型效果的前提下,進行模型減面,保證模型加載速度可控。
d.安全可靠的模型數據壓縮方式,保證模型數據安全,無法被第三方獲取到。
2.軟件程序參數
a.程序使用開發引擎為unity 3d,采用c#語言開發,支持打包多方平臺程序。
b.通過授權碼形式,對程序進行授權,一機一碼。
c.使用法線高光貼圖shader,調整全局燈光和局部燈光,加載處理好的精細模型,保證渲染模型效果最佳。
d.支持四種不同場景的消防實驗仿真,不同場景的實驗使用不同的設備模型與觸發方式。
3.四場景功能要求
濕式噴淋滅火聯動模擬系統
消火栓滅火聯動模擬系統
防排煙聯動模擬系統
防火卷簾門聯動模擬系統
六、基本配置
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
1 |
火災報警控制器 |
|
1 |
套 |
|
2 |
點型感煙火災探測器 |
|
1 |
只 |
|
3 |
點型感溫火災探測器 |
|
1 |
只 |
|
4 |
探測器通用底座 |
|
2 |
只 |
|
5 |
手動報警按鈕 |
|
1 |
只 |
|
6 |
消火栓報警按鈕 |
|
1 |
只 |
|
7 |
聲光報警器 |
|
1 |
只 |
|
8 |
隔離模塊 |
|
1 |
只 |
|
9 |
單輸入模塊 |
|
1 |
只 |
|
10 |
單輸入輸出模塊 |
|
1 |
只 |
|
11 |
電子編碼器 |
|
1 |
只 |
|
12 |
火災顯示屏 |
|
1 |
只 |
|
13 |
實訓桌 |
|
1 |
套 |
|
14 |
消防3D仿真軟件 |
|
1 |
套 |
|
|
返回頂部 ↑ |
|
|
