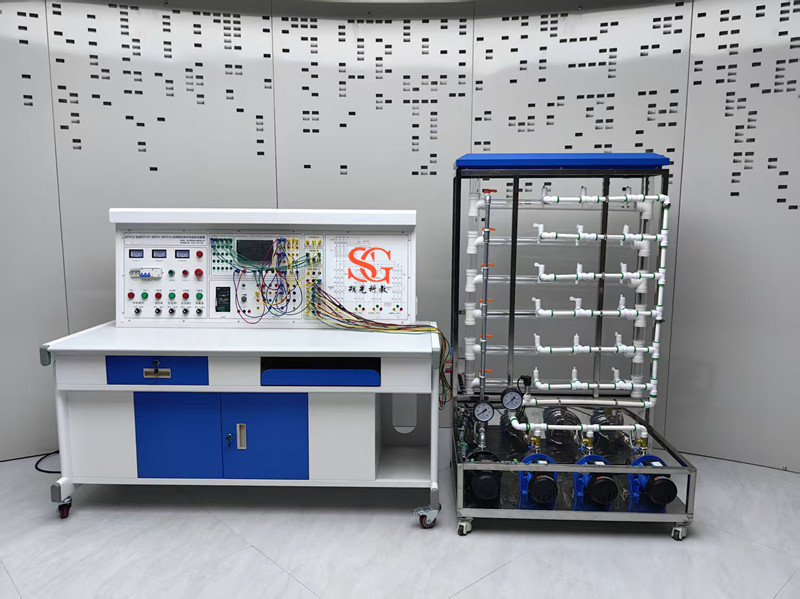

SG-LY33 變頻恒壓供水系統實訓裝置
一、系統概述：
變頻恒壓供水系統實訓裝置，集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備�？刂破脚_采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型技能實訓考核設備。
二、系統特點：
1、控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
2、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3、控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
4、控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典 型結構。
三、技術參數：
1. 輸入電源：三相四線～380V±10% 50Hz
2. 環境溫度：+4℃～+45℃
3. 裝置容量：＜5kVA
4. 外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm
5. 安全保護：具有漏電自動保護裝置
四、實訓項目：
1、控制屏結構認識與調試
2、單泵控制變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水系統靜態壓力控制
5、生活水系統動態壓力控制
6、生活水系統的分時控制
7、夜間休眠模式下的供水
8、消防狀態控制
9、綜合控制系統
五、基本配置：
1. 電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
(1)交流電源（帶有過流保護）：單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2. 樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和固定調節機構，便于移動和固定。
3. PLC
PLC采用西門子S7-200 smart SR40，提供了PLC開發環境，可以讓學生自行設計控制方案；變頻器采用西門子V20系列。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可實現帶上位機系統的PID控制
4. 手動控制裝置
控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2)在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
5. 恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構
6. 監控軟件
配備監控系統軟件,可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界面。
SG-LY33 變頻恒壓供水系統實訓裝置配置
|
1.R |
變頻器 |
1套 |
1.功率0.37KW，帶通訊接口；
2.帶智能BOP操作面板； |
|
2.R |
電控柜 |
1臺 |
1.標準控制柜H1800*W800*D800；含成套器件；IP55防護等級，帶底托萬向輪；
2. 端子50個；熔斷器端子10個；繼電器5個；
3.冷軋鋼板1.2mm、底板撐條2mm；；支撐架及支撐條800*800；
4. 4只萬向輪；220V空氣開關，380V空氣開關；漏電保護器，電纜線；輔料（套管、線接頭、動力插座），機。 |
|
3.R |
PLC |
1臺 |
PLC主機，標準型40點晶體管型CPU模塊,24V電壓輸入，24點數字量輸入，16點數字量輸出，帶高速計數器，帶數據保持功能，晶體管控制型；帶編程軟件 |
|
4.R |
模擬量輸入模塊 |
1臺 |
4路4-20mA輸入 |
|
5.R |
模擬量輸出模塊 |
1臺 |
2路4-20mA輸出 |
|
6.R |
電磁流量計 |
1個 |
220V電壓輸入、鑄銅材質； |
|
7.R |
觸摸屏 |
1個 |
7寸，帶通訊接口，65535色 |
|
8.R |
水箱實訓器 |
1個 |
1. 壓力變送器1個和壓力表6個：24V電源輸入；
2. 壓力液位變送器2個：24V電源輸入，投入式0-1m；
3. 開關電源1個：220V、2A輸入，24V、10A輸出；
4. 電磁閥和微型電動球閥：220V輸入，24V輸出，常閉，螺紋安裝；
5. 不銹鋼水箱1個含管道1批：不銹鋼304材質1.2MM；
6. 水泵3臺：0.37KW電機，35米揚程,1.6m3/H；
7. PLC下載線1條； |
|
