SG-DCH 單工位零件測繪實訓裝置

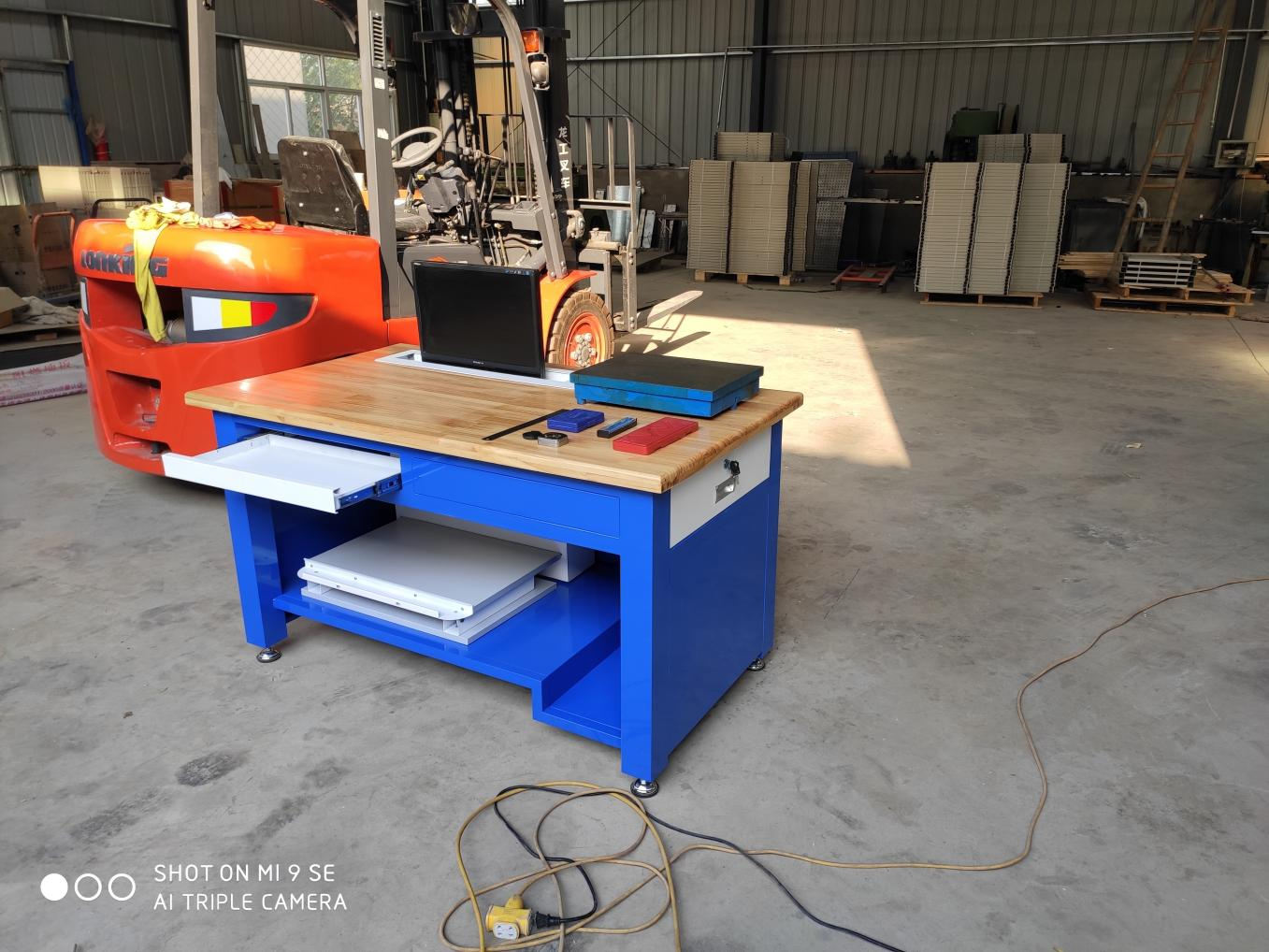

一、教師桌
規格：1400×700×800mm，尺寸偏差±10mm（桌體靜電噴塑顏色：中藍色
整體采用整裝鋼木結構，桌面為整體平整設計，有幾個部分組成，可傾角的繪圖桌面，桌面右側為大理石平臺（300*400*25mm）；繪圖桌面下為鍵盤抽，右支架腳板旁邊為主機托板，具體如下：

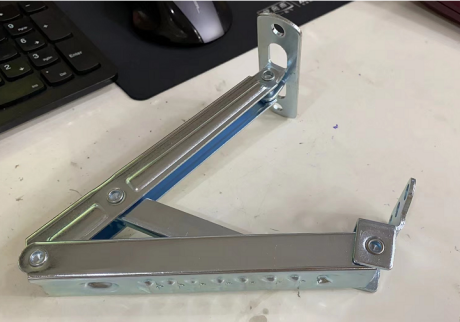

1、桌面：桌面為純實木桌面，噴漆處理整體高端大氣。另外配備活動折疊手工繪圖架，使用時可以放置桌面，不用時可以收納在桌面下面的平臺上。
2、桌腳架：均為鋼結構，二邊腳柱板和背板的邊緣均有矩管40*80*1.0mm矩管框架，矩管外封有沖孔鋼折板，其中左、右二側腳片在矩管內、外均封有鋼板；另外在左、右腳柱片板相應位置上安裝有各二個拉手，方便抬搬實訓桌；
3、桌體上部：
為電腦、繪圖和測繪工作臺面，桌架上框用扁管橫梁支撐臺面受力，繪圖板前方配置有受力橫梁。
4、手工繪圖板下方是鍵盤抽（抽屜面為鋼板三折，二端邊護手工藝），鍵盤長度是不低于60cm 方便鍵盤和鼠標的使用，采用三節耐重導軌。
5、電腦顯示放置并安裝有電動升降功能，一鍵升起、一鍵落下、隨意停止。
6、懸掛主機架：鋼制結構（不低于17cm*36cm 如圖），承重：50Kg。
7、落地配置4個腳墊，配ABS注塑腳套，落地配有可調節腳座0-50mm。
8、大理石上油保護并覆有防油牛皮紙；
9、電源插座按照乙方提供的款式采購和安裝；
10、要求整體結實穩定，工藝細膩平整沒有毛刺，焊縫均為滿焊；噴涂顏色為天藍色。
|
