SG-SCH 雙人零件測繪桌

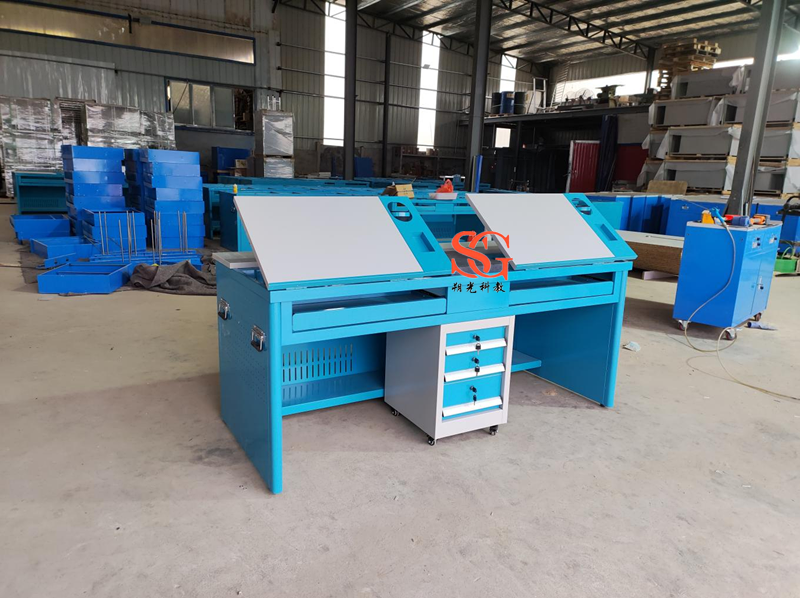

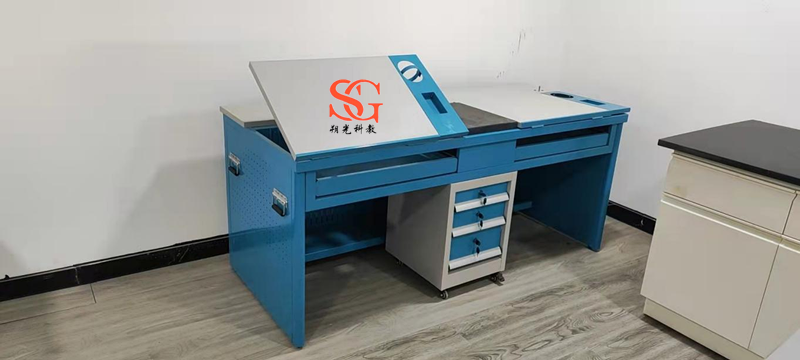

一、雙工位測繪實訓桌
規格：1800×750×800mm，尺寸偏差±10mm（桌體靜電噴塑顏色：天藍色
本產品發貨為全部安裝好的產品發運； 整體采用整裝鋼木結構，桌面為整體平整設計，有幾個部分組成，含顯示器桌面、2個可傾角的繪圖桌面（右側含筆槽欄板），桌面中間為大理石平臺（300*400*25mm）；繪圖桌面下為鍵盤抽，左、右支架腳板旁邊為主機托板，
具體如下：
1、桌面：
前端顯示器臺面和2個位置的繪圖板，水平放置時保證桌面和繪圖桌面外觀水平平整和四周邊均對齊：三個桌面均采用不得小于25mm厚的桌面，表面貼壓優質三聚氫胺飾面（楓木色）。用封邊機對板材截面采用優質PVC封邊條封邊，沒有爆口現象。
2、桌腳架：
均為鋼結構，二邊腳柱板和背板的邊緣均有矩管40*40*1.0mm矩管框架，矩管外封有沖孔鋼折板，其中左、右二側腳片在矩管內、外均封有鋼板；另外在左、右腳柱片板相應位置上安裝有各二個拉手，方便抬搬實訓桌；
3、桌體上部：
為電腦、繪圖和測繪工作臺面，桌架上框用扁管橫梁支撐臺面受力，繪圖板前方配置有受力橫梁。
4、桌面的左、右工位：
左、右桌面為角度可調手工繪圖板（傾角角度的底部采用U字形槽的轉軸結構，采用新的鉸鏈）；手工繪圖板右邊安裝有筆凹槽的功能板（可以同步傾角、固定結實不松動），繪圖板靠身邊采用鋼板三邊折板包裹繪圖板，保證結實可靠；二工位中間放置大理石平板尺寸不低于300×400×25mm，用于零部件測量平臺。
5、手工繪圖板下方是鍵盤抽（抽屜面為鋼板三折，二端邊護手工藝），鍵盤長度是不低于70cm 方便鍵盤和鼠標的使用，采用三節耐重導軌。
6、電腦顯示放置并安裝在臺面前側的前端長條桌面上，需要開2孔+塑料線蓋，乙方提供尺寸。
7、懸掛主機架：鋼制結構（不低于17cm*36cm ），承重：50Kg。
8、落地配置4個腳墊，配ABS注塑腳套，落地配有可調節腳座0-50mm。
9、大理石上油保護并覆有防油牛皮紙；
10、電源插座按照乙方提供的款式采購和安裝；
10、要求整體結實穩定，工藝細膩平整沒有毛刺，焊縫均為滿焊；噴涂顏色為天藍色。
|
