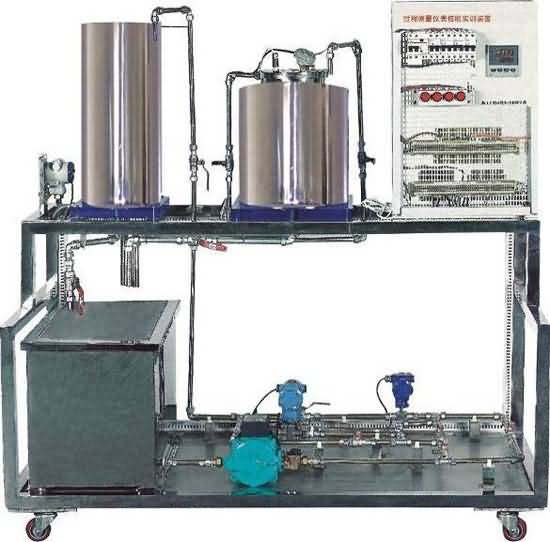

一、過程測量儀表技能實訓裝置概述
本過程測量儀表技能實訓裝置平臺的設計結合了目前職業院�！痘y量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。
二、系統特點
1. 對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計
2. 傳感器的二次測量儀表安裝在網孔板上，方便學生在現場進行各項操作
3. 控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量儀表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了
4. 對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、過程測量儀表技能實訓裝置技術性能
1. 輸入電壓：單相三線～220V±10% 50HZ
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 整體尺寸：160cm×75cm×154cm
4. 裝置容量：≤3kVA
四、系統組成
被控對象（不銹鋼框架）：
1. 動力系統：1套
2. 水箱：2套
3. 儲水箱：1套
4. 液位：1路壓力變送器進行水箱液位檢測
5. 流量：1路渦輪流量計進行管道流量檢測
6. 壓力：1路差壓變送器進行閥門前后端壓力差檢測
7. 溫度：共2路，1路PT100和1路K分度熱電偶對各自的介質溫度檢測
8. 管路：若干
9. 閥門：若干
控制系統（網孔板）：
1. 網孔板：1套
2. 漏電保護器：5個
3. 開關電源：1個
4. 單相調壓模塊：1個
5. K分度熱電偶冷端補償器：1個
6. 接線端子排：若干
7. 智能儀表：1個
配件：常用工具及裝置配套件
五、過程測量儀表技能實訓裝置實訓項目
1. 實訓裝置的結構組成和系統認識
2. 傳感器工作原理的認識
(1) 壓力變送器的工作原理認識
(2) 渦輪流量計的工作原理認識
(3) 差壓變送器的工作原理認識
(4) PT100熱電阻的工作原理認識
(5) K分度熱電偶的工作原理認識
3. 傳感器安裝測量技能實訓
(1) 壓力變送器的檢測
(2) 渦輪流量計的檢測
(3) 差壓變送器的檢測
(4) PT100鉑電阻的檢測
(5) K分度熱電偶的檢測
