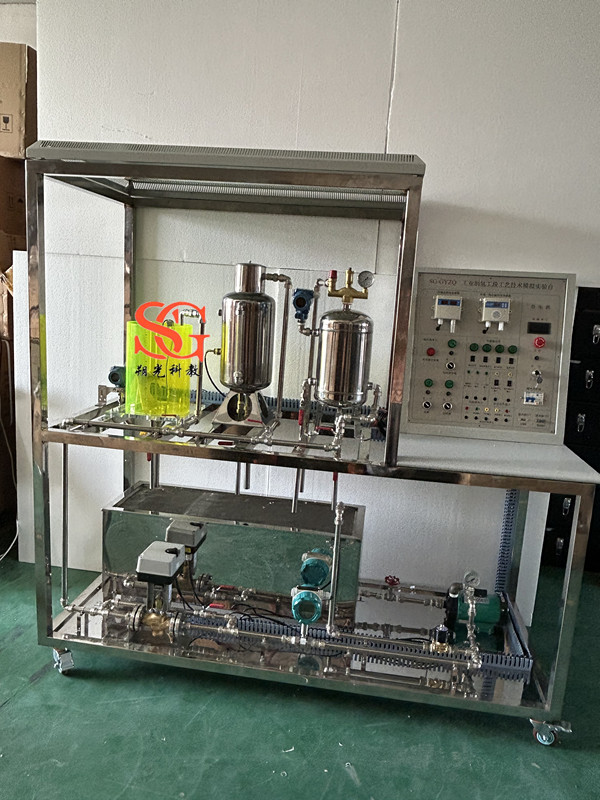

SG-GYZQ 工業制氫工段工藝技術模擬實驗臺
一、功能概括
實驗臺采用是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析。

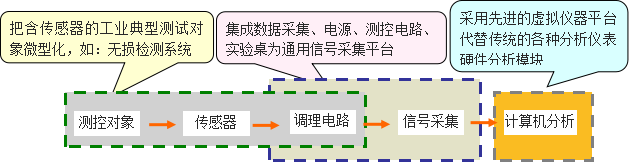

測控系統信號流程圖
設備要求:
1、傳感器統一以RS485協議接入。
2、所有數據集中采集，一根usb接入上位機。←
3、所有傳感器的報文碼提供的讀取代碼，能夠直接轉換為真實數值，寫入數據庫
4、需要接入我們自己的監測軟件進行二次開發
5、傳感器需要市面上可以采購到的型號，我們可以在市面上購買到
6、留有傳感器接口，我們可以自行再加裝傳感器
7、采集到的數據可以生成模擬表
8、配 LabView·←
9、采集到的數據開源
10、上位機軟件開源
傳感器需求:流量、溫度、液位、壓力、環境一氧化碳濃度傳感器、環境溫濕度傳感器。
二、產 品 系 統 組 成
（一）、實驗裝置組成
該系統由主控屏、溫度源、水泵、傳感器和相應的、信號數據采集卡及處理軟件、制氫鋼架模型等部分組成。采用伺服電機驅動方案，電機軸經聯軸器直接驅動轉子，要求結構簡單、調速范圍寬，且平穩可靠。
輸入電源：單相三線，220V，允差±10%，50Hz，允差±10%， 50 Hz，主控臺上應預留備用多功能電源插座并可以按要求擴充多功能電源插座。
安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性能要求符合相關的國標標準。
裝置容量：＜2.0 kVA。
其它配件：工具、連接電纜、工件、指導書、使用說明書、軟件、程序等。
本實驗儀列舉了多種傳感器在工業測量與控制中的應用，采用工業傳感器，標準的信號輸出。本實驗儀適用于測控、自動化、計算機、機電控制、信息工程、機電一體化、光電子等專業。
3、系統概況要求：
3.1、智能調節/電源部分
由智能橋接轉換模塊、電源組成。對實驗進行信號的采集和控制，并給對象源提供電源。儀表帶RS485/USB，可與上位軟件構成計算機控制系統。
3.2、溫度模擬鍋爐控制源:
信號：485通信溫度檢測:模擬加熱鍋爐介質水：溫度范圍0～100℃，包括電源指示、放置干燒保護。
13)、可控硅調壓模塊：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC 1個
3.3、轉速控制源
由無刷直流電機、光電轉速傳感器、轉速盤、轉速控制板等組成�？梢院椭悄苷{(diào)節/電源部分組成轉速檢測和閉環控制實驗系統。轉速控制源為獨立的模塊，通過航空插座與控制面板相連。
提供 轉速輸出信號：1～5V直流信號
控 制 信 號：0～10mA直流信號
3.4、壓力控制源
由壓力變送與檢驗、三通電磁閥、壓力變送器、氣壓表等組成�？梢院椭悄苷{(diào)節/電源部分組成壓力檢測和閉環控制實驗系統。靜音、供氣壓力可達100KPa，要求啟動間隔為5分鐘以上。實際應用應小于50Kpa，以保護壓力變送器。提供:壓力輸出信號：485通信。
3.5、液位控制動力系統
由增壓泵、實驗水箱、電磁閥、液位變送器組成�？梢詫嶒炈涞囊何贿M行檢測和控制。
3.6、光電液位開關
光電液位傳感器開關量輸出提供準確、可靠的液位測量，傳感元件被密封在聚礬鑄模圓球內，能用于測量多種液體。
4、技術指標
1）、供電電源：AC220V±10% 50HZ±5% 10A 有良好接地
2）、多功能數據控制器模塊輸入輸出信號符合485標準
3）、溫度實驗范圍 ：0－100℃
溫度傳感器：PT100 精度：A級
4）、壓力變送器檢測模擬反應壓力罐：0—100KP, 輸出信號：485通信量程：精度1級
5)、液位變送器 量程：0-30cm 輸出信號：485通信，精度0.5級
6）、流量變送器 量程：1200L/H 輸出信號：485通信 精度0.5級
7）、轉速輸出 量程：0-2500r/min 輸出信號1-5VDC
8）、智能電動調節閥: 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC
9）主控制板輸入輸出：液位、壓力、流量、溫度、環境一氧化碳濃度傳感器、環境溫濕度傳感器接口面板。
10）、參考尺寸：1600mm（長）×1000mm（寬）×1500mm（高）
19) 實驗導線、設備附件、專用工具、通信線、說明書等必備附件。
5、實驗內容
基礎傳感器實驗：
1、 溫度傳感器Pt100認知實驗
2、 液位變送器認知實驗
3、 壓力變送器認知實驗
4、 液位開關認知實驗
5、 485采集器通信實驗
6、 labview溫度源溫度特性實驗
7、 電機轉速特性實驗
8、 labview組態擴散硅液位PID控制實驗
9、 labview組態液位PID控制實驗
10、 labview組態溫度PID控制實驗
11、 labview反應罐壓力控制實驗
12、 Labview轉速控制
13、 傳感器的管路流程認知
|
