SG-GDA2型工業傳感器測試技術實驗臺
傳感器采用是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，可以檢測、模擬多種轉動機械的振動情況：如轉速、振幅、相位、位移進行測量特性曲線、傳動等。

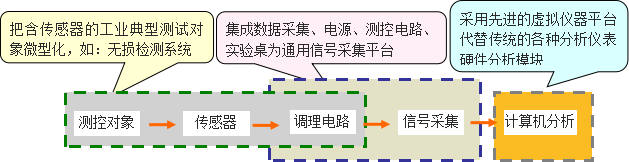

測控系統信號流程圖
u 被測控對象如溫度、壓力、液位、流量等，如果是工程測試課程實驗，一定要選擇一定數量的工程被測對象，并強調工程對象參量的測量方法和特征；
u 傳感器安裝在被測控對象上，將需測量參數值通過各種物理或化學等效應轉化為電流或電壓，這部分是傳感器原理課程主要講授的內容；
u 智能儀表或數據采集卡將調理電路輸出的標準測量信號轉化為數字信號，傳送給計算機便于計算機進行分析、處理、顯示或用于控制；
二、產 品 系 統 組 成
（一）、實驗裝置組成
該系統由主控屏、振動源、溫度源、水泵、傳感器和相應的、信號數據采集卡及處理軟件、解碼器、實驗臺桌、XSM轉速測量控制儀等部分組成。采用伺服電機驅動方案，電機軸經聯軸器直接驅動轉子，要求結構簡單、調速范圍寬，且平穩可靠。 臺面小于： 1600×800×750(mm) AC220 V 50Hz。適應 “傳感器檢測”、“過程控制”、“工業自動化儀表與控制”等課程的實驗教學。
輸入電源：?jiǎn)蜗嗳�，220V，允差±10%，50Hz，允差±10%， 50 Hz，主控臺上應預留備用多功能電源插座并可以按要求擴充多功能電源插座。
安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性能要求符合相關的國標標準。
裝置容量：＜2.0 kVA。
其它配件：工具、連接電纜、工件、指導書、使用說明書、軟件、程序等。
本實驗儀列舉了多種傳感器在工業測量與控制中的應用，采用工業傳感器，標準的信號輸出。本實驗儀適用于測控、自動化、計算機、機電控制、信息工程、機電一體化、光電子等專業。
3、系統概況要求：
本裝置采用模塊化設計，用戶可以根據實驗需要，選擇不同的對象源和智能調節/電源部分搭建實驗。
3.1、智能調節/電源部分
由智能工業調節儀、電源組成。對實驗進行信號的采集和控制，并給對象源提供電源。儀表帶RS485/USB，可與上位軟件構成計算機控制系統。
3.2、溫度模擬鍋爐控制源
可以和智能調節組成溫度檢測和閉環控制系統。
提供 溫度檢測：PT100、K型熱電偶
控制信號：4～20mA直流信號
3.3、轉速控制源
由無刷直流電機、光電轉速傳感器、轉速盤、轉速控制板等組成�？梢院椭悄苷{(diào)節/電源部分組成轉速檢測和閉環控制實驗系統。轉速控制源為獨立的模塊，通過航空插座與控制面板相連。
提供 轉速輸出信號：1～5V直流信號
控 制 信 號：0～10mA直流信號
3.4、壓力控制源
由壓力變送與檢驗、三通電磁閥、壓力變送器、氣壓表等組成�？梢院椭悄苷{(diào)節/電源部分組成壓力檢測和閉環控制實驗系統。壓縮機靜音、供氣壓力可達100KPa，要求啟動間隔為5分鐘以上。實際應用應小于50Kpa，以保護壓力變送器。提供:壓力輸出信號：4～20mA直流信號
3.5、液位控制
由增壓泵、實驗水箱、電磁閥、液位變送器組成�？梢詫�(duì)實驗水箱的液位進行檢測和控制。
提供 液位輸出信號：4～20mA直流信號
3.6、光電液位開關
采用honeywell光電液位傳感器開關量輸出提供準確、可靠的液位測量，傳感元件被密封在聚礬鑄模圓球內，能用于測量多種液體。
4、技術指標
1）、供電電源：AC220V±10% 50HZ±5% 10A 有良好接地
2）、儀表輸入輸出信號符合IEC標準
3）、溫度實驗范圍 ：0－200℃
溫度傳感器：PT100 精度：A級
K型熱電偶，工業溫度計。
4）、氣體壓力變送器 量程：0-100KPa 輸出信號：4-20mADC 二線制DC24V 精度0.5級
5)、模擬反應罐壓力：0—100KP, 輸出信號：4-20mADC 二線制DC24V 精度0.5級
6）、液位變送器 量程：0-30cm 輸出信號：4-20mADC 二線制DC24V 精度0.5級
7）、流量變送器 量程：1200L/H 輸出信號：4-20 mADC 精度0.5級（選配）
8）、轉速輸出 量程：0-2800r/min 輸出信號1-5VDC
9）、溫度檢測:; 1、實驗溫度源：溫度范圍0～200℃，包括電源指示、導熱體、過熱保護、冷卻電源一套。
10)、PT100溫度傳感器-50---500℃2只
11)、PT100溫度變送器輸出信號：4～20mA DC 二線制工作電壓： 12V DC )
精度等級： 0.2%，
12)、K型熱電偶-50—600度1個精度等級： 0.2%，
13)、可控硅調壓模塊：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC 1個
溫度變送器。
14)、智能電動調節閥: 等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC
15）、轉子流量計+變送器：
工作電壓：24DC，精度：±0.5FS；
量程：0~400L/min，介質：水，輸出：4~20mADC（二線制）；
13）儀表主控制板輸入輸出：液位、壓力、流量、溫度、電壓源、電壓表、電流表、變送器調理模塊。
16）、參考尺寸：1600mm（長）×1000mm（寬）×800mm（高）
19) 實驗導線、設備附件、專用工具、通信線、說明書等必備附件。
5、實驗內容
基礎傳感器實驗：
1、 溫度傳感器Pt100實驗
2、 稱重變送器實驗
3、 液位變送器實驗
4、 壓力變送器實驗
5、 轉速變送器實驗
6、 液位開關實驗
7、 流量與變送4—20mA實驗
8、 labview溫度源溫度特性實驗（選配）
9、 電機轉速特性實驗
10、 液位特性實驗
11、 流量計實驗
12、 位式控制實驗
13、 MCGS組態擴散硅液位PID控制實驗
14、 MCGS組態液位PID控制實驗
15、 MCGS組態溫度PID控制實驗
16、 MCGS反應罐壓力控制實驗
17、 Labview轉速控制（選配）
18、 傳感器的接線幾種類型二線制，三線制，四線制認知
|
