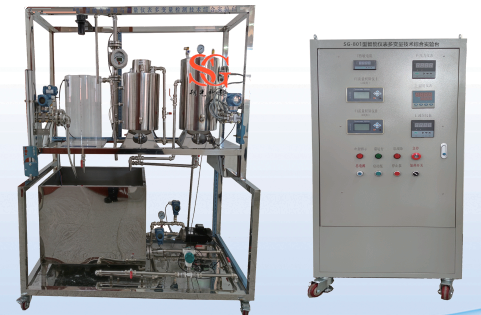

SG-801型 智能傳感器與測量儀表多變量檢測技術綜合實驗臺



一、概述：
本實驗臺具有以下功能：
（一）要求：系統具有流體多種參數檢測。系統以溫度、液位、流量、壓力，測控兼?zhèn)涮攸c(diǎn)要求。
1、 常規過程控制教學實驗要求：
      控制系統組成認識實驗、控制及檢測裝置硬件結構組成認識、控制方案組成與控制系統連接；傳感器的校正(零點遷移與量程調整)；故障設置、復雜系統認知應用設計實驗等功能。智能調節儀表、智能變送儀表的操作及參數設定；
2、可分別對液體，進行溫度、壓力、液位、瞬時流量、累積流量、流體流速和液體熱量等眾多參數進行檢測和部分參數進行控制。其中二相混流裝置主要提供對其混流的流量進行探索性實驗。具有標準檢測信號，輸出并可遠傳，可組成閉環PID調節控制。

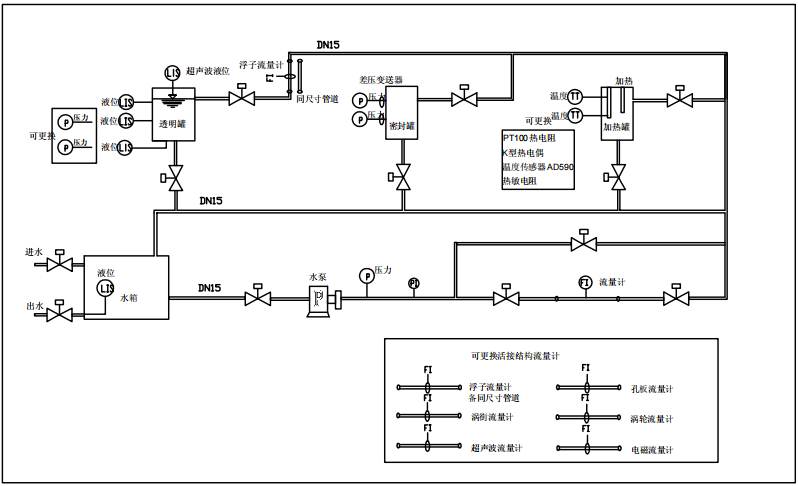

系統流程圖

二、智能傳感器與測量儀表多變量檢測技術綜合實驗臺特點功能：
1．系統采用分體式設計，模塊化組裝結構�？筛鶕�(jù)不同的需要選擇多種檢測方式，組成不同的檢測系統。
2．系統具有多樣化的檢測參數和檢測方案。
3．采用標準的工業自動化儀表和柔性化工藝設備，使得該裝置具有開放性、兼容性和可升級性。裝置中的任何儀表和器件的更換不會影響整個裝置的功能和性能。
5．控制對象中包含真正的流量檢測對象，可以完成流量檢測及流量儀表標定實訓。
6．控制對象中包含真正的液位檢測對象，可以完成液位檢測及液位儀表標定實訓。
7．控制對象中包含真正的溫度檢測對象，可以完成溫度檢測及溫度儀表標定實訓。
8．控制對象中包含真正的壓力檢測對象，可以完成壓力檢測及壓力儀表標定實訓。
9．壓力傳感器采用不同的安裝方式，可以更切近于工業生產中各種實際應用。
10.采用不同類型的溫度傳感器，可對比不同類型溫度傳感器測量的誤差。
11.完成不同流量計流量測量比較實訓。
12.完成溫度傳感器溫度補償器的實訓。
13.完成差壓密閉壓力容器安全措施實訓。

三、智能傳感器與測量儀表多變量檢測技術綜合實驗臺組成見附表1。
附表1（配置表）

序號	名 稱	功   能	配置	數量
1	設備框架	整體框架	規格： 設備尺寸：長1600mm×寬800mm×高2000mm帶輪框架及不銹鋼材質。 控制柜：高1350mm寬550mm 厚350mm。常開式方便儀表傳感器接線。材料：碳鋼噴塑	1
2	液位(壓力)控制水箱	液位（壓力）控制實驗用	規格：Φ300×500mm 材料：有機玻璃.	1
3	密閉水箱		規格：Φ300×500mm 材料：不銹鋼，微承壓機構，具有安裝差壓變送器安裝孔，承壓100KP,具有安全保護裝置。	1
4	溫度水箱	加熱,測溫傳感器、進水管、排水管。各個區間可加裝不同類型溫度傳感器。各個區間的水溫變化存在著滯后關系。	規格：Φ240×400mm 材料：不銹鋼，加熱方式伴熱帶或者加熱棒方式 ，溫度可控。	1
5	水泵	磁力泵	額定功率：180W 流量最大：30L/min 最高揚程：8米 電源：380VAC/50HZ	1
6	溫度傳感器	Pt100熱電阻（各1） K型熱電偶（各1） 集成溫度傳感器(各1) 半導體熱敏電阻(各1)	Pt100 分度號：Pt100（三線制） 插入長度:100mm   保護管徑：Φ6mm 測溫點放在溫度水箱上	1
7	浮球	與液位水箱聯動	放在液位水箱內，防止?jié)M水溢流	1
8	智能儀表	控制應用信號采集與控制	多模擬量通道、數字量通道， 智能儀表、控制數顯均可。 1. 流量積算儀：顯示瞬時流量和累計流量，4線制1塊，用于電磁流量計、超聲波流量計；  2. 流量積算儀：顯示瞬時流量和累計流量，2線制一塊，能接4-20mA 信號，用于渦輪、渦街、孔板、浮子流量計； 3.溫度數顯表1塊：顯示熱電偶和熱電阻和集成溫度傳感器的測量溫度值； 4.壓力數顯表1塊，用于顯示各個壓力變送器所 測得壓力值； 5.液位數顯表1塊：各個液位變送器所測得的液位值。 6.熱敏電阻單獨配用一塊數顯表：顯示熱敏電阻的溫度測量值	1
9	壓力傳感器	擴散硅壓力變送器	精度：0.5級；量程：0-1000KPa；連接：M20*1.5 輸出：4-20mA；供電：DC24V； 安裝在泵的出口處	1
10	液位傳感器	擴散硅液位變送器	精度：0.5級；量程：0-3KPa；連接：M20*1.5 輸出：4-20mA；供電：DC24V；安裝在液位控制水箱。	1
11	流量傳感器	渦輪流量計（各1）	精度：0.5級(渦輪、電磁)、1.0級；通徑：DN15 ；輸出： 4-20mA；電源：24VDC 壓力：100Kpa；連接方式：不銹鋼管件，帶適配直管段（前10后5） 電磁流量計是4線制；渦輪、流量計是2線制。	1套
		電磁流量計（各1）
		金屬管浮子流量計（各1）
12	超聲波液位檢測	超聲波液（物）位計	精度：0.25級；盲區≤30Cm；量程：0-1m；輸出：4-20mA（兩線制）；電源：DC24V  安裝在液位控制水箱。	1
13	液位傳感器	液位變送器	精度：0.5級；量程：0-10KPa；輸出4-20mA；供電：DC24V；  安裝在儲水水箱。	1
14	壓力安全蓋	壓力安全輔助保護	密閉罐，安全閥。	1
15	設備管件、管路接頭	防銹不銹鋼管件，銅管件接頭和彎頭。	通徑： DN15流量壓力回路檢測。	1
16	差壓變送器	差壓式液位變送器	精度：0.5級；量程：0-10KPa；連接：螺紋連接  輸出4-20mA；供電：DC24V； 安裝在密閉罐上。	1
17	水路管路組件	不銹鋼儲水箱及附件                    鋁型材實驗水箱支架及不銹鋼板附件  1 套 。	不銹鋼儲水箱：高600寬400長800 帶網蓋，流量檢測部分有旁通回路，每個罐有回水回路到水箱。	1
18	電氣組件	1，電氣空開+漏電保護器+接觸器+繼電器、液位繼電器：開關量輸出；控制大柜+電氣部件   航空插頭 接線端子等1套；	控制柜：高1350mm寬550mm 厚350mm.控制柜主要元件 ：按鈕+熔斷器+斷路器+漏電保護器+接觸器+繼電器、液位繼電器、中間繼電器選用國產品牌，航插和接線端子選用國內品牌，液位能與泵連鎖控制，DC24V 5A電源一個.線槽、導軌、控制線纜、屏蔽線纜一套。	1





四、技術指標：
1、供電電源：AC220V ± 10 %，50 Hz，10A，需良好接地；
2、輸入輸出信號符合IEC標準，選用4~20mADC；

五、實驗內容：
  （1）過程控制系統組成認識實驗
1) 過程控制及檢測裝置硬件結構組成認識、
2) 控制方案組成與控制系統接線；
3) 傳感器的校正(零點遷移與量程調整)；
4) 智能調節儀表、智能變送儀表的操作及參數設定；
5) 超聲波液（物）位檢測實驗；
6) 擴散硅液位檢測實驗；
7) 浮球液（物）位檢測實驗；
8) 渦輪流量計瞬時流量與累積流量檢測實訓；
9) 液體磁力泵出水壓力檢測實驗；
10) 渦街流量計的應用實驗
11) 鍋爐內膽溫度檢測實驗；
12) 差壓變送器的應用實訓
13) 各種儀表應用、變送器接線、走線7S標準實訓
14) 各種變送器4線，3線、2線制接線實訓
15）各傳感器零點遷移，滿量程計算實訓實訓
        （2）流量特性測試實驗
1) 4—20mA傳感器量程計算，電壓轉速的實訓；
2) 磁力泵管路流量動態特性的測試；
3) 金屬浮子流量計特性的測試實訓；
4) 渦輪流量計測試實訓；
5) 電磁流量動態特性的測試；
6) 流量積算儀的應用實訓

        （3）液位系統實驗
1) 壓力液位變送器一容、雙容、三容的測量實訓；
2) 電加熱水箱出口溫度的位式液位繼電器防止干燒實訓；
3) 超聲波液位實訓；
4) 浮球超限安全測試實驗
5) 差壓變送器密閉水箱測試實訓

（4） 溫度實訓
1） 加熱內膽溫度實訓
2） 夾層溫度測量實訓練
3） 溫度控制實訓
4） 出口溫度檢測實訓

（5） 壓力實訓
1） 管路壓力測量實訓
2）壓力容器差壓變送器應用實驗
（6）故障排除實訓：
1) 多輸入多輸出對象特性的信號流程故障；
2) 儀表控制故障；
3) 傳感器量程參數設置故障；
4) 溫度溫控測試故障
5) 流量儀表故障實訓
