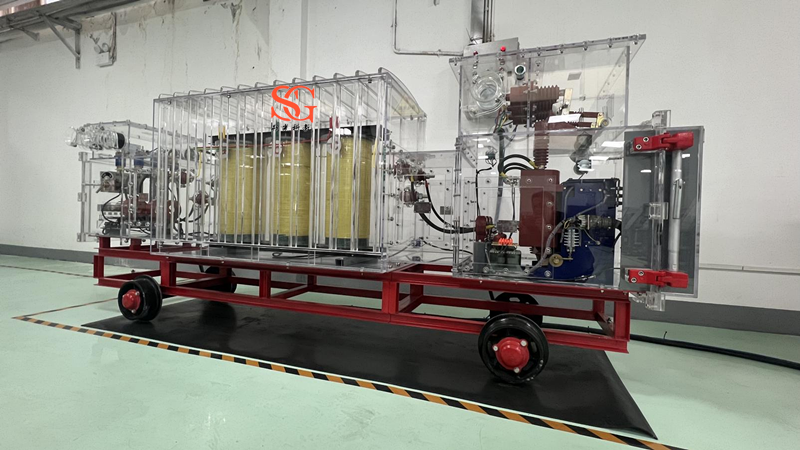

SG-MK071隔爆型移動變電站演示裝置
該設備以井下實物機芯為本體，透明有機玻璃仿真外部構造，讓學員清楚了解其構成、動作、原理及故障處理。
1、主要用途：煤礦各級培訓中心及各類煤炭院校
2、可完成實訓內容：
（1）可演示礦下10KV或6KV高壓變電站的電動合閘、電動分閘、具有三相交流中性點不直接接地的高壓系統進行保護和控制。具有國內最先進、完善的智能化全中文顯示微電腦綜合保護裝置、可實現短路、過載、漏電、監視、過壓、欠壓等多種保護功能。
（2）隔爆型移動變電站的中間的隔爆干式變壓器更是體現了礦下變電站的特點，移動性能強，更能實現礦下的大功率設備的更大運用，在實驗室，我們把隔爆型移動變電站的中間的隔爆干式變壓器做成有機玻璃為主體的模型，讓礦工在實驗室里能掌握自身的技術，提高在實際工作中的技能。
（3）在隔爆型移動變電站的尾部是移動變電站生產用電的總開關它在交流50HZ、電流630A的三相中性點不接地的電網中，作為配電總開關，并能鎖定顯示故障類型，顯示漏電電阻值、過電流值、欠壓值和合分閘的中文顯示。
（4）總分開關同時具有選擇性漏電保護功能，安全操作性能完全符合煤礦安全操作規程。
（5）核心保護部分采用智能化綜合保護器作控制單元，具有漏電保護、漏電閉鎖、過流保護、欠壓保護、風電閉鎖等功能，讓學員進一步了解維護和修理礦用隔爆型智能高壓真空配電裝置和礦用隔爆型智能化低壓真空饋電開關的原理和維修。保護器為先進的高性能單片機為核心，中文液晶顯示，有較強的抗擾能力，具有0次—99次的故障原因及故障發生時間，并按故障發生的時間更準確的判斷電網的電壓，具有RS-485通訊接口。
（6）在實驗室可直接用三相交流380V便可以演示整個礦用隔爆型移動變電站高壓防爆開關控制低壓防爆開關的回路，可以和礦下一樣實現遠控合分閘的功能。
（7）實現手機掃描透明開關部件二維碼時，即可對相對應部件以3D動畫形式進行講解（如電壓互感器、電流互感器、高壓熔斷器、低壓熔斷器、高壓斷路器、綜合保護器）。
3、技術要求及主要參數：
（1）材質：有機玻璃、防爆設備本體、線材及密封圈等。
（2）用電電壓：380V
（3）構成：高壓端實驗裝置、變電裝置、低壓端實驗裝置
（4）規格：2.8m×0.73m×0.95m
|
