一、概述
該畢業設計設計平臺為開放式結構，積木式組合方式。學生根據自己的要求選擇一個實用課題做為課程設計選題，通過抄板、邏輯設計、編寫程序、調試、結題幾個步驟，最終完成一項具有實際功能且體現實用價值的產品，以達到課程設計、畢業設計的目的。
   產品由微處理器、傳感器、人機對話、數據總線、測控、通信及實用模塊幾大部分組成，每一部分都包括實際中常用的多種電路和器件。各電子模塊之間可以通過標準接口，像搭積木一樣連接，使其電路功能不斷擴展。涉及內容可涵蓋自動化、電子信息、測量、通信等專業。平臺配套便攜式實驗箱，方便學生攜帶，可以將自己選做的電子模塊存放在便攜式實驗箱中，在做畢業設計、課程設期間，該實驗箱可以以借的形式由學生保管。
適用專業：電子、通信、機電、控制等
適用范圍：課程設計、畢業設計、電子競賽
結構形式：模塊化設計、積木拼接、圖書借閱式管理
使用步驟：硬件抄板、邏輯設計、編寫軟件、硬件調試、結題報告
二、裝置特點
1.提供多種實訓模塊，各模塊的接口均已引至板上的專用插座，通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
2.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
3.學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。
4.實驗臺具有完善的安全保護措施與豐富的功能
三、技術性能
1.  輸入電源：單相交流電源220V±10%。
2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 規格：160cm*70cm*175cm
4. 裝置容量：≤700VA
5. 安全保護：具有漏電壓和漏電流保護、過載保護等功能，安全符合國家相關標準
四、基本配置及功能

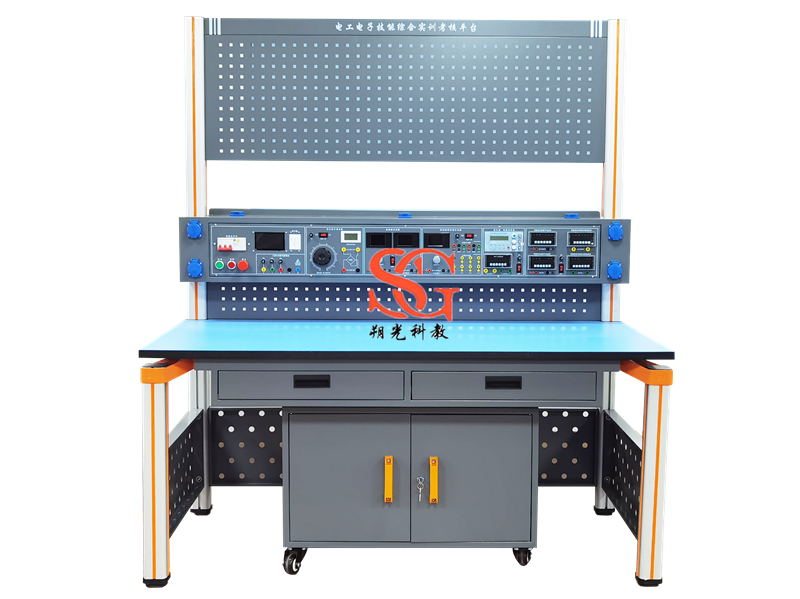

實訓裝置由實訓臺、電源主機箱、實訓模塊、實訓工具等組成。
（一）工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
（二）電源主機箱：控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1.電源及參數
  1.1輸入電源:單相三線輸入
  1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:一臺0.5KVA單相0～250V輸出。
   B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
   C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
   D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10^－2，負穩壓度<10^－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
  2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
 3.單次脈沖:每次可輸出一對正負脈沖。
 4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.裝配4只有220V交流電源輸出五孔防水插座。
（三）網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
（四）工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高）。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
（五）仿真器模塊
USB接口，DIP40鍍金插針。
兼容KEIL C51 UV2/UV3/UV4調試環境，支持單步、斷點、隨時查看寄存器、變量、內存，支持全速運行時暫停按鈕，可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ，程序存儲器64K，仿真的同時已燒好代碼，系統可脫機運行。
（六）單片機編程下載器
1.支持各種TTL串口的設備系統的軟件調試、升級或更新
2.支持： （1）兼容STC所有系列單片機，和其他串口燒錄系列的單片機
             （2）USB接口
*AVR仿真器編程器
1.USB接口，帶0.5A可恢復保險絲，支持5V/3.3V工作電壓；
2.仿真固件可升級，支持AVRstudio軟件。
3.支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
*JLINK仿真器編程器（用于STM32）
1.USB2.0接口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4內核；
3.支持Serial Wire Debug (SWD）；
4.支持Serial Wire Viewer (SWV)；
5.可與 IAR Workbench、Keill，ADS，RVDS無縫集成；
6.支持1.2V-5V目標板電壓；20pin與SWD接口轉接板
7.支持WIN2000/XP/VISTA/7等
*FPGA/CPLD編程器USB-Blaster
1.USB接口
2.穩定支持SignalTap II 嵌入式邏輯分析儀功能；
3.支持ALTERA 公司全系列器件；
4.支持三種下載模式：AS、PS和JTAG；
五、本設備可以完成的實訓項目
（只列出部分，其它可由學生自己發揮）

1. 簡易交通燈控制系統
功能描述：交通燈通常指由紅、黃、綠三種顏色燈組成用來指揮交通的信號燈。綠燈亮?xí)r，準許車輛通行，黃燈亮?xí)r，已越過停止線的車輛可以繼續通行；紅燈亮?xí)r，禁止車輛通行。 紅黃綠信號燈狀態轉換一般邏輯如下：
狀態1：南北方向車道的綠燈亮，車道、人行道通行；東西方向車道的紅燈亮，車道、人行道禁止通行；
狀態2：南北方向車道的黃燈亮，車道、人行道緩行；東西方向車道的紅燈亮，車道、人行道禁止通行；
狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的綠燈亮，車道、人行道通行；
狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的黃燈亮，車道、人行道緩行；
使用模塊：
ID101 89C51單片機模塊，ID216流水燈與交通燈模塊
設計說明：
LED燈直接用單片機IO口控制

2. 鍵盤撥號顯示器
功能描述：數字按鍵0、1、2、……、9，按某個鍵，則數碼管同時顯示出按鍵所對應的數字，之前按鍵顯示的數字前移一個數位。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義

3. 秒表計時器
功能描述：按鍵按一次開始計時，再按一次停止計時，數碼管同步顯示計時數據。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義，時間精確到0.1S

4. 簡易計算器
功能描述：按鍵輸入數字和運算符號，數碼管顯示對應數據，實現加、減、乘、除運算
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義
5. RS232計算機串口通信控制小燈開關系統
功能描述：利用串口調試助手軟件，自定義通信協議，發送不同的數據，控制不同顏色的小燈亮與滅。
使用模塊：
ID101 89C51單片機模塊，ID204 RS232接口模塊，ID216流水燈與交通燈模塊
設計說明：
串口調試助手軟件可以網上下載或者自己編輯；LED燈直接用單片機IO口控制

6. 綜合報警系統
功能描述：對人體紅外、火焰、煙霧有毒氣體幾種報警信號進行報警顯示。人體紅外報警信號定義為“1”，有報警時數碼管顯示“1”；火焰報警信號定義為“2”，有報警時數碼管顯示“2”；煙霧有毒氣體報警信號定義為“3”，有報警時數碼管顯示“3”；無報警則顯示為0。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID219煙霧傳感器模塊，ID217人體紅外傳感器模塊
設計說明：
人體紅外傳感器的檢測時間和延時時間均可通過電位器調節；火焰和煙霧的檢測閾值均可通過電位器調節

7. 基于超聲波的倒車?yán)走_(dá)測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。當距離障礙物小于1M時通過蜂鳴器報警，距離越近報警聲間隔頻率越高。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
如果沒有蜂鳴器模塊，則可通過“ID216流水燈與交通燈模塊”中的LED燈代替

8. 基于超聲波的水位測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。利用超聲波模塊產生超聲波傳輸反射接收與時間的關系，用單片機進行控制與數據處理，并將結果數據在數碼管上顯示處理。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
因為水面可能會存在波紋起伏，需多次測試才能得到較準確數據

9. 步進電機調速顯示系統設計
功能描述：通過調節AD采集模塊上的電平調節電位器，改變AD采集模塊輸入端的電平值，從而控制步進電機的轉速，并在數碼管上顯示。用三個按鍵定義為：正傳，反轉和停止。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID225 AD采集模塊，ID223步進電機模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）

10. 直流電機測速顯示系統設計
功能描述：調節直流電機模塊上的電位器改變電機的轉速，通過光電開關測量電機轉速并在數碼管上顯示。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID224直流電機模塊
設計說明：
按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）

11. 有人光控智能小燈控制系統
功能描述：利用人體紅外傳感器模與光敏傳感器，實現天黑有人經過時點亮小燈、天亮或者無人時熄滅小燈的智能控制系統；當然也可手動開關燈。
使用模塊：
ID101 89C51單片機模塊，ID215光敏傳感器模塊，ID216流水燈與交通燈模塊，ID217人體紅外傳感器模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
LED燈直接用單片機IO口控制；按鍵鍵值自定義

12. 基于DS18B20的溫度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫度測量顯示器。

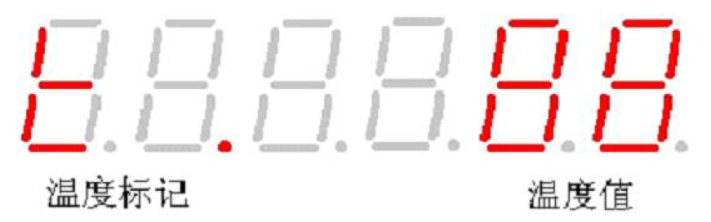

溫度值段碼管顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
溫度值用“t .”符號標記；溫度值精確到0.5攝氏度

13. 基于DHT11的溫濕度度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫濕度度測量顯示器，溫度和濕度切換顯示。

溫度值段碼管顯示畫面

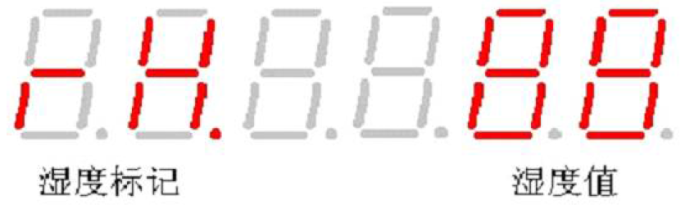

濕度值段碼管顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
溫度值用“t .”符號標記；濕度值用“rH.”符號標記；溫濕度值自動切換顯示，每個數值間隔2S

14. 環境測試儀段碼管顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
測量光線時，最好把整個光敏電阻暴露于測量環境下；如果想用手遮住光線測量光敏電阻是否正常工作時，最好用手掌而不要用手指，因為手指兩測會漏一些光線。

溫度值段碼管顯示畫面

使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊，ID215光敏傳感器模塊
設計說明：
溫度值用“t .”符號標記；濕度值用“rH.”符號標記；亮度值用“L .”符號標記；溫濕度、亮度值自動切換顯示，每個數值間隔2S

15. LED點陣屏字幕顯示設計
功能描述：級聯8塊16X16點陣屏模塊，顯示出“偉大復興的中國夢”、“中國加油！”等字樣，可切換顯示、左移顯示。
使用模塊：
ID101 89C51單片機模塊，ID206 LED點陣8模塊
設計說明：
每一套硬件中只配置了一個”16X16點陣屏模塊”，使用時需要向其他組借用

16. LED點陣屏公交站名顯示設計
功能描述：級聯8塊16X16點陣屏模塊，模擬公交車站名顯示系統。當按下某個按鍵后，顯示屏顯示出對應的站臺名，連續顯示三次顯示，字位超過8個時可左移流動顯示。
使用模塊：
ID101 89C51單片機模塊，ID206 LED點陣8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
每一套硬件中只配置了一個”16X16點陣屏模塊”，使用時需要向其他組借用

17. LCD12864液晶顯示器設計
功能描述：使用單片機驅動液晶顯示器工作，顯示出自己的名字、學號、手機號及郵箱等信息，一頁不夠顯示可以切換二頁顯示；也可設計簡易動畫顯示，比如一只奔跑的馬、一只飛翔的鳥等。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，

18. 三級菜單鍵盤設計
功能描述：實現一個三級菜單：第一級為主菜單，3個菜單項目；每個主菜單項目進入后有2個二級菜單項目；每個二級菜單項目進入后有一個三級菜單項目。鍵盤定義：左移、右移、加、減、確認、返回鍵，用于菜單項目的上、下選擇，進入和退出。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，

19. 環境測試儀LCD12864液晶顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，
20. 數字電子日歷系統設計
功能描述：使用單片機計時和驅動液晶顯示器工作，顯示日期、星期、時鐘信息，并可通過鍵盤對年、月、日、時、分、秒等進行設置；注意每年各月天數的處理和星期的計算。

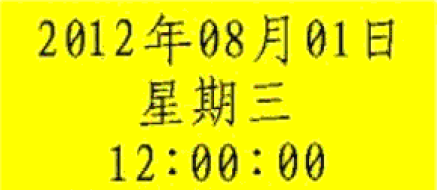

上電初始化顯示畫面

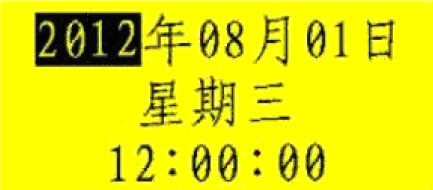

進入設置模式畫面（年份設置）

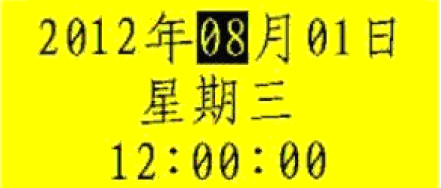

進入設置模式畫面（月份設置）

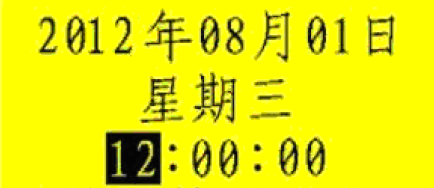

進入設置模式畫面（小時設置）

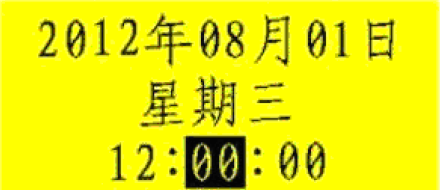

進入設置模式畫面（分鐘設置）

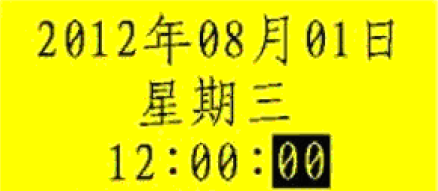

進入設置模式畫面（秒鐘設置）

使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義

21. 帶上下限報警的溫濕度系統設計
功能描述：采集環境空氣溫度和濕度，并在LCD液晶上顯示出實時數值；可通過鍵盤按鍵設置溫度的上限值和下限值，當溫度超過上下限值時產生報警，驅動LED燈閃爍。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊，ID218溫濕度傳感器模塊，ID216流水燈與交通燈模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義

22. 出租車計價器
功能描述：利用步進電機、按鍵模擬汽車的起步、加速、迅速行駛、減速、停止等過程，實現出租車計時計程計價的系統。
計價規則:
1、15 公里以內每公里收費 2 元；
2、15 公里以上每公里收費 3 元；
3、停車等候時，每累計 5 分鐘加 2 元；
5、超過 30 公里后，超出部分加收 50%的空返費；
4、起步價 3 公里 10 元。

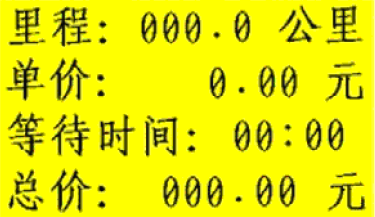

出租車計價器顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊， ID223步進電機模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義

23. 基于CPLD的矩陣鍵盤掃描程序設計
功能描述：雖說矩陣鍵盤可以降低占用單片機IO口的數量，但是隨著按鍵個數的增加，實際所占用單片機IO的數量也是不可忽略的。如果加上驅動一個12864的點陣液晶所占用的IO口，類似89C51這種單片機所剩IO也不多了。另外，如果直接用單片機CPU直接動態掃描矩陣鍵盤，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，鍵盤的循環的任務就完全由CPLD完成，單片機只要在收到中斷后讀取下總線數據就可以了；
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
自定義按鍵鍵值，自定義鍵值讀取地址

24. 基于CPLD的數碼管動態掃描
功能描述：數碼管動態掃描接口方式，占用IO口少，電路簡單，但是需要較高頻率的循環刷新數據，如果直接用單片機CPU直接驅動，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，循環刷新數據的任務就完全由CPLD完成，對單片機而言只要在需要是輸送一次顯示數據就行，這樣對單片機資源占用較少，而且編程也相對簡單。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID214數碼管8模塊
設計說明：
自定義每位段碼管顯示值寫入地址

25. 基于CPLD實現多路模擬串口通信
功能描述：如果一個硬件系統中，以89C51單片機為核心，而卻需要使用三四個UART串口通信，其中一種方案就是使用CPLD進行模擬串口的通信協議，擴展多個UART串口出來，然后用單片機總線進行各個串口的數據發送和讀取。
依次類推，可實現IIC，SPI等多種通信串口的擴展。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID204 RS232接口模塊
設計說明：
此系統需要多組硬件

26. 基于CPLD的線路編碼及光通信系統設計
功能描述：自選一個線路編碼，將編碼后數據通過光發端機轉換為光信號，經過光纖傳輸后，再通過光收端機還原成電信號，進行時鐘提取、解碼輸出；將解碼輸出信號與原碼進行對比。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID211 光纖收發模塊（選配）
設計說明：
線路編碼電平必須為TTL電平，否則無法直接通過光端機收發

27. 基于RS485總線分布式溫濕度采集系統設計
功能描述：主機模塊通過RS485總線，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID202 RS485接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

28. 基于CAN總線分布式溫濕度采集系統設計
功能描述：
主機模塊通過CAN總線，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID221 CAN接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件


29. 基于NRF24L01模塊的無線遙控器設計
功能描述：通過無線模塊，將按鍵鍵值發射出去；接收端接收后控制對應的LED燈亮滅。
使用模塊：
ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID216流水燈與交通燈模塊
設計說明：
此系統需要多組硬件

30. 基于NRF24L01模塊的無線手持信號采集筆設計
功能描述：將待測試信號通過AD采樣離散量化為數字化數值，再通過無線模塊將測得數據發射出去；接收端收到波形數據后在LCD液晶上還原顯示出來
使用模塊：
ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID209點陣液晶12864模塊，ID225 AD采樣模塊
設計說明：
此系統需要多組硬件；待測信號頻率不能太高，幅度值0～5V

31. 基于NRF24L01無線傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過NRF24L01無線傳輸，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

32. 基于ZIGBEE傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過ZIGBEE無線傳輸，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID222 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

33. 基于GSM模塊的基站定位技術研究
功能描述：通過GSM模塊登記的多個基站信號強度的比較，可獲得GSM模塊相對于基站的位置，根據查詢基站的坐標從而得到GSM模塊較為準確的位置，將獲得的定位位置坐標通過LCD液晶顯示出來
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
設計說明：
一些基站位置數據可通過互聯網獲得。

34. 基于GSM的遠程家電遙控設計
功能描述：通過短信方式，自定義短信關鍵字符與電器的對應關系，動作狀態的對應關系，控制指定電器的開關。、
使用模塊：
ID101 89C51單片機模塊，ID216流水燈與交通燈模塊，ID201 GSM/GPRS模塊；
設計說明：
自定義短信協議；電器用“ID216流水燈與交通燈模塊”中的LED燈代替

35. 基于GSM的遠程分布式溫濕度采集系統設計
功能描述：通過短信方式，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

36. 基于GPRS的遠程分布式溫濕度采集系統設計
功能描述：各個從機監測各地溫濕度，間隔1小時提交一次。所有監控狀態顯示在主機驅動的液晶顯示屏上。
使用模塊：
有外網固定IP的計算機一臺（SocketTool調試工具/自己編寫軟件）
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

37. 基于RC522的實現IC卡的權限驗證、扣費、卡內信息顯示等
功能描述：模擬一個實際中使用的環境（如公交IC卡，浴室控水器，自行車租賃等），當用戶IC卡刷卡時，扣除一定的費用，并將卡內必要信息在讀卡器顯示屏上顯示出來。
使用模塊：
ID101 89C51單片機模塊（從機1），D209點陣液晶12864模塊，ID203 RFID模塊
設計說明：
為降低難度，讀卡器內的用戶信息為本地已存信息。

38. 基于WIFI無線傳輸分布式溫濕度采集系統設計
功能描述：通過WIFI局域網，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID208 WIFI模塊，無線路由器；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
……
設計說明：
此系統需要多組硬件

39. 手機接打電話系統設計
功能描述：設計并完成手機接打電話功能，完能和真正手機的通話功能
使用模塊：
單片機模塊，ID209點陣液晶12864模塊，鍵盤模塊，手機模塊
設計說明：
此系統涉及內容較多，系統性強，有一定開發難度

40. 兩路用戶的電話時分交換機系統設計（選配）
功能描述：
實現話機的摘掛機檢測，撥號檢測，號碼識別，撥號音、忙音、回鈴音、振鈴的產生與控制，PCM編譯碼芯片的驅動，時分交換控制，電話呼叫流程邏輯，以及電話通信狀態的液晶同步顯示等。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID104 CPLD模塊，ID227電話接口模塊，ID229時分交換模塊，兩部電話單機
六、本設備的配置

2、數字電子技術仿真教學軟件（網絡版、具有軟件著作權）
