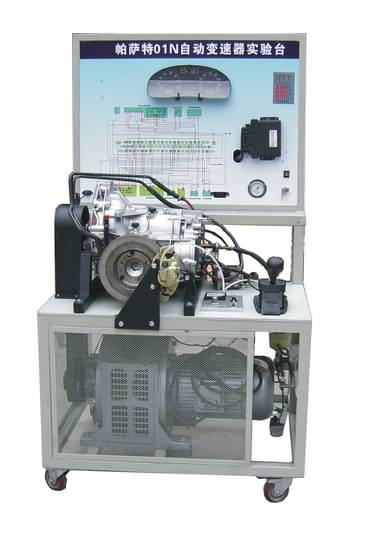

一、帕薩特01N自動變速器實驗臺簡介：
使用環境：溫度-5℃～40℃；濕度≤80％
變速器類型：帕薩特自動變速器
變速器型號：01N
工作電壓：220V/380V
頻率：50/60HZ；
功率：220V-350W/380V-3000W
尺寸：1200×1000×1750（長×寬×高）
萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、帕薩特01N自動變速器實驗臺組成：
自動變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、油溫度傳感器、點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
三、帕薩特01N自動變速器實驗臺功能特點：
帕薩特01N自動變速器實驗臺可使學生了解變速器的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。
設置變速器常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
四、顯示功能:
可通過原廠組合儀表、可以看到車速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障
采用調速電機提供動力，實現變速箱在不同輸入轉速下，進行升檔和降檔試驗；
通過檔位指示燈觀察檔位分布情況；通過油壓表觀察各檔的換檔油壓變化；
帕薩特01N自動變速器實驗臺面板上分布電腦控制電路；由實際的自動傳動系統控制電腦ECU實現對試驗過程的控制；采用液壓機械加載方式，通過液壓系統對與輸出軸連接的摩擦盤施加壓力而產生制動力
五、檢測功能:
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等
六、功能可配：
網絡型智能化故障診斷和考核平臺、子母機聯網教學系統
