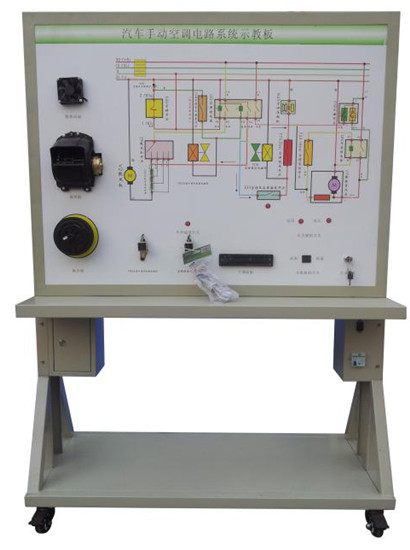

一、汽車空調電路系統示教板簡介
     該設備采用大眾STN2000汽車空調電路系統實物為基礎，充分展示汽車空調電路系統的組成結構和工作過程。
適用于學校對汽車空調電路系統理論和維修實訓的教學需要。

二、汽車空調電路系統示教板功能特點
1.系統元器件插接好線后，真實可運行的汽車空調電路系統，充分展示汽車空調電路系統的組成結構。
2.操縱開關，可真實演示汽車空調電路系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、汽車空調電路系統示教板技術參數
    外形尺寸：1240×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
    工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：12009004mm	套	1
2	點火開關		個	1
3	空調電路元器件（全套）		套	1
4	各類模擬操作開關		套	1
5	空調系統各類繼電器		套	1
6	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm(長×寬×高)	臺	1
7	故障模擬與排除裝置		套	1
8	電源變壓器及附件		套	1
9	漏電保護開關		套	1
10	實驗插接線		套	1
