一、產品概述：

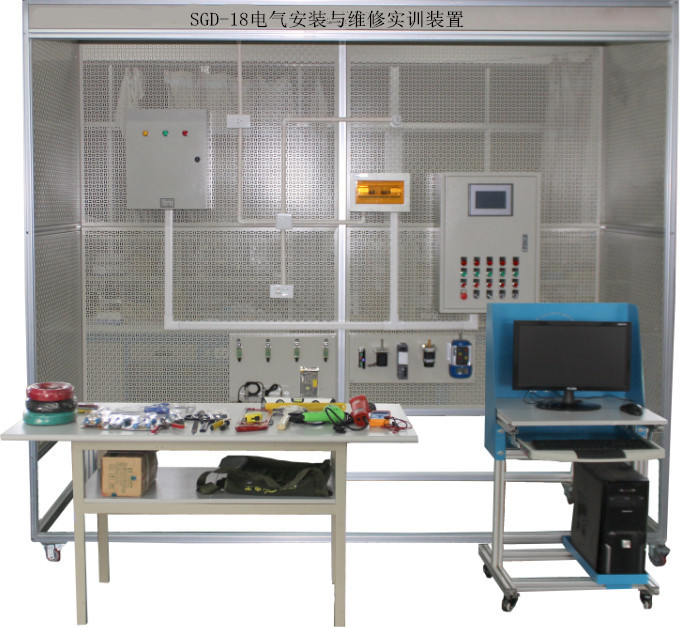

SGD-18電氣安裝與維修實訓裝置是根據國內工廠電氣安裝和室內電氣安裝等維修電工和建筑電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工、樓宇安裝工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。本設備反映了傳統，現在運用的和即將運用的技術，實訓人員可以學習到現代電氣安裝的技術。

電氣安裝與維修實訓裝置可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏、消防聯動、防盜報警、視頻監控等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題

二、設備設計依據的標準遵守：
《建筑電氣工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
《電氣裝置安裝工程低壓電器施工及驗收規范》
《建筑智能化系統工程實施及驗收標準》

三、技術參數：
1)工作電源：AC380±5％（三相五線）50Hz
2)額定功率：≤0.8KW
3)環境溫度：－10℃ ～40 ℃
4)相對濕度：≤85%
5)安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
6)產品結構外形尺寸：L2800×W1000×H2500mm,
7)該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
8)PLC:主機 FX1N-40MT
9)變頻器：三菱 D720變頻器，220V，0.4KW
10)配有：交流伺服電機、驅動器；步進電機驅動器；三相交流異步電動機180W/380V；雙速電機180W/380V。
11)模擬房整體用鋁型材作骨架，中間用網孔板連接。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；
12)考核掛板、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。其中考核掛板內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；
13)設備重量：200kg

四、產品特色描述：
● 結合型：國家職業標準與世界技能競賽標準的有機結合

● 綜合性：集成PLC技術、變頻器、步進驅動、溫度控制、傳感器綜合技術、電工安裝技術、防盜、視頻監控、消防聯動、可視對講技術、機床電路智能考核等

● 穩定性：設備元器件全部采用國內先進的知名品牌，穩定性高

● 多樣性：設備采用鋼制網孔板和鋼制專用型材組接而成，采用開放式設計，設備對每個操作組配套一可移動式工具車和元件柜，設計實訓內容多達100種以上，包括電工安裝，現代電氣安裝、消防報警安裝，對講門禁安裝，閉路電視監控及防盜報警設備等安裝。

● 虛擬儀器：
1）、具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD同時
2）、具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。
3）、集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于20M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄最大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等 18種窗；
4）、功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算；
5)、虛擬任意波形輸出模塊，頻率25Mz ，輸出波形：正弦波，三角波，方波，TTL，任意波形。
6)、虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程60.00mV、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；交流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程600、6.000 K、60.00 K、600.0 K、6.000 M、60.00 M；電容測量，量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量0V~2.0V

五、電氣安裝與維修實訓裝置配置清單：

序號	配置名稱	參數描述/規格型號	單位	數量	備注
1	模擬房	外形尺寸2800mm×1000mm2500mm，采用鋼制網孔板	套	1	每套設備產品配置相同
2	模塊架	外形尺寸840mm×810mm×1360mm	套	1
3	裝配桌	1500mm×700mm×780mm	個	1
4	電腦桌	600mm×800mm×780mm	臺	1
5	實訓考核板	含X62 、T68、CA6140、 Z35四種機床電路模塊和故障設置	臺	1
6	交流異步電動機模塊	三相交流異步電動機180W/380V 6個頭	套	1
7	步進電機模塊	驅動器 DM556 步進電機57BYG	套	1
8	伺服電機模塊	驅動器SG-15A伺服電機60SY-M00630	套	1
9	雙速電機模塊	三相交流異步（雙速）電動機YSD7124/2 180W/380V	套	1
10	電源配電箱模塊	提供四路電源：一路三相四線制，一路三相380V交流電源和兩路單相220V交流電源	套	1
1）	電源配電箱	500mmX200mmX736mm	個	1
2）	塑殼開關	NM1-63S/3200 20A	個	1
3）	三相電度表	DT862-4/3(6)A	個	1
4）	電流互感器	LMZ1-0.5 30/5	個	3
5）	漏電斷路器	DZ47LE-32 3P+N 16A	個	1
6）	漏電斷路器	DZ47LE-32 1P+N 16A	個	2
7）	鋁導軌	1米/條	個	0.5
8）	零線排（帶絕緣柱）	2mm×14.5mm 長度120mm	條	1
9）	地線排	2mm×14.5mm 長度120mm	條	1
10）	信號指示燈	ND16-22DS/4 AC220V 黃	個	1
11）	信號指示燈	ND16-22DS/4 AC220V 綠	個	1
12）	信號指示燈	ND16-22DS/4 AC220V 紅	個	1
11	電氣控制箱模塊		套	1
1）	電氣控制箱	500mm×200mm×736mm	只	1
2）	觸摸屏	昆侖通泰 TPC7062k	臺	1
3）	信號指示燈	ND16-22DS/4 AC220V 紅	只	5
4）	自復型按鈕	LAY39-11BN/4 Φ22（自復）紅	只	5
5）	自復型按鈕	LAY39-11BN/3 Φ22（自復）綠	只	5
6）	蘑菇頭式按鈕開關	LAY3-11ZS/Φ22（自鎖）蘑菇頭直徑Φ35/紅	只	1
7）	旋鈕式按鈕開關	LAY39-11X/Φ22/綠/二位置	只	2
8）	旋鈕式按鈕開關	LAY39-11X/Φ22/紅/三位置	只	3
9）	標牌框	Ф25	個	21
10）	漏電斷路器	DZ47LE-32 C16A 3P+N	只	1
11）	斷路器（空開）	DZ47-60 10A/2P	只	1
12）	交流接觸器	CJX2-1210 220V	只	3
13）	輔助觸頭	F4-22	只	3
14）	熔斷器座	RT28N-32X 10*38	只	4
15）	熔體	10*38 5A	只	3
16）	熔體	10*38 2A	只	1
17）	時間繼電器	H3Y-2/30S/AC220V	個	1
18）	繼電器座	PYF8A 8T插片式 15*59	個	1
19）	時間繼電器	ST3PF系列AC220V	只	1
20）	熱過載繼電器	JR36-20 0.72A	只	2
21）	開關電源	24V/3.5A EPMH60S24	只	1
22）	線槽	4035 白色 2米	條	2
23)	鋁導軌	1米/條	個	3
24)	PLC主機	FX1N-40MT	套	1
25)	接線端子	UK-4.0 灰（TUK5N）	個	20
26)	變頻器	三菱D720變頻器，220V，0.4KW	只	1
12	傳感器模塊		套	1	每套設備產品配置相同
1）	行程開關	YBLX-ME/8104	只	4
2）	電容式傳感器	E2K-X4ME1	只	1
3)	電感式傳感器	E2B-M12KN05-WZ-C1 2M	只	1
4)	光電式傳感器	E3F3-D11-2M-BY-0MC	只	1
照明套件
1）	吸頂燈（巴帝亞）	吸頂燈21W圓底盤（配節能燈）	只	1	每套設備產品配置相同
2）	螺口燈泡	10W 220V 螺口	只	1
3）	節能燈	節能燈 9W 螺口	只	1
4）	日光燈支架	帶鎮流器和啟輝器	個	1
5）	日光燈管	36W	個	1
6）	單相電度表	DD862-4/3A(6A)	個	1
7）	聲控開關	D-3K	個	1
8）	大蹺板開關	86#一位雙聯大板	個	2
9）	燈座	螺口 86# E27	個	2
10）	電流互感器	LMK3(BH)-0.66 5/5 5VA	個	1
11）	電流表	85C17-5A 宇泰	個	1
12）	電壓表	42L6-450V 正泰	個	1
13）	萬能轉換開關	LW26-20 D0724/3 長信 3檔	個	1
14）	日光燈	T5一體化 21W（帶罩）	只	1
15）	觸摸開關	YMJ-9808B	個	1
16）	單極開關	86型兩位	個	1
17）	電源插座	86型 223	個	2
18）	電源插座	86型 1*3 16A	個	1
19）	電源插座	香檳金118-900系列*1位16A空調	套	1
20）	電源插座	118-700系列*2位1開1插	套	1
21）	底盒	118系列底盒	個	2
22）	斷路器（空開）	DZ47-60 16A/1P	個	1
23)	斷路器（空開）	DZ47-60 10A/2P	個	1
24)	斷路器（空開）	DZ47-60 16A/2P	個	1
25)	漏電斷路器	DZ47LE-32 C16A 2P	個	1
26)	明盒	86型/明裝	個	3
27)	暗盒	86型/暗裝	個	2
28)	白板（插座面蓋）	86型	個	2
29)	明裝塑殼配電箱	9-12位	個	1
線路器材
1）	線管	Ф25 PVC 聯塑	米	6	每套設備產品配置相同
2）	管直通	Ф25 PVC 聯塑	個	5
3）	管三通	Ф25 PVC 聯塑	個	5
4）	管彎頭	Ф25 PVC 聯塑	個	6
5）	管夾	Ф25 聯塑	個	15
6）	管接頭（杯疏）	Ф25 聯塑	個	10
7）	PVC線槽	4分 39183.7m PVC 2米	米	10
8）	槽角彎	39*19 聯塑	只	10
9）	槽外角	39*19 聯塑	只	10
10）	槽三通	39*19 聯塑	只	5
11）	槽內角	39*19 聯塑	只	5
12）	中小三通	39X19/24X14 聯塑	只	10
13）	線槽異徑直通槽大小接	39X19/24X14 聯塑	只	5
14）	PVC線槽	24*14 聯塑	米	8
15）	槽三通	24*14 聯塑	個	4
16）	槽式直通橋架	C-A-2-1 100*50	米	4
17）	槽式橋架終端封頭	C-FT-A1 100*50	個	3
18）	槽式水平彎通	C-A1-2 100*50	個	3
19）	槽式垂直左上彎通	C-C11-2 100*50	個	2
20）	槽式垂直右上彎通	C-C12-2 100*50	個	2
21）	連接片	LQJ-X-30	個	20
22）	鍍鋅電線套管	Ф20*1.2	米	15
23)	鍍鋅管直通	Ф20	只	5
24)	快速杯梳	Ф20*1.2	只	5
25)	單邊管碼	Ф20	只	20
26)	鍍鋅離墻碼	Ф20	只	20
27)	碰焊鐵盒	757540*1.0	只	3
28)	電線	BVR 1.5mm2 黃	米	50
29）	電線	BVR 1.5mm2 綠	米	50
30)	電線	BVR 1.5mm2 紅	米	50
31)	電線	BVR 1.5mm2 黃綠	米	50
32)	多股軟線	RV 0.75 粗皮紅色 610m/1卷 18A1015	米	100
33)	多股軟線	RV 0.75 粗皮黑色 610m/1卷 18A1015	米	100
34)	電線	BVR 1.0mm2 紅	米	100
35)	電線	BVR 1.0mm2黑	米	100
電工工具
	美式斑馬柄尖咀鉗	6"	把	1	每套設備產品配置相同
	日式自動剝線鉗	B型0.5-3.2	把	1
	壓線鉗	TU-190-01	把	1
	環保柄一字螺絲批	5*125MM	把	1
	環保柄十字螺絲批	5*125MM	把	1
	五合一工具包	黃黑色	個	1
	驗電筆	0-500V	支	1
	數字萬用表	VC890C+	只	1
	鋁合金人字梯	1.5M 4級	張	1
	平銼刀	6"	把	1
	公英制強磁鋼卷尺	5*19MM	把	1
	高級直咀電工刀	紅木直刀	把	1
	鋼直尺	300mm	把	1
	直角尺	250mm	把	1
	高級鍍鉻活動扳手	8"(200mm)	把	1
	9件加長球頭內六角	9PCS(1.5-10)MM公制	把	1
	塑柄調節式鋼鋸架	10寸-12寸（可調試）	把	1
	鋼鋸條	18TPI×12"/300mm	個	10
	PVC彈簧彎管器	用于PVC管￠25	只	1
	美式斑馬斜咀鉗	8"	個	1
	美式斑馬柄尖咀鉗	8"	個	1
	電子剪	7"	個	1
	手電鉆	220V/450W正反調速開關	臺	1
	精品外熱式電烙鐵	60W	把	1
	PVC剪管鉗	Φ25	只	1
	水平尺	300mm	只	1
	臺虎鉗	QB100	只	1
	電線彎管器	Φ25	個	1
	穿線器	10米	條	1
	木柄雙安全羊角錘	0.5KG	個	1
	角向砂輪機		個	1
	產品說明書		本	1
	配套光盤		張	1
	學生凳組件	塑鋼凳面(藍）+鐵質凳	套	1
	機床實訓掛件	含X62 、T68、CA6140、 Z35四種機床電路和故障設置	套	1

六、電氣安裝與維修實訓裝置實訓項目
根據項目教學，主要完成以下工作任務：
1.基本電氣安裝技能訓練實訓
1.1 手動彎管器加工 PVC 管彎管實
1.2 切管實訓
1.3 穿線管連接實訓
1.4 明配管入盒實訓
1.5 硬塑料穿線管與配電箱安裝實訓
1.6 硬塑料穿線管及管卡敷設實訓
1.7 橋架側壁式安裝實訓
1.8 敷設護套線實訓
1.9各種線材連接實訓
1.10 配電箱、電氣箱安裝實訓
1.12 各種電氣元件的安裝實訓
1.13 Φ25PVC 暗管敷設實訓
1.14 4025 線槽敷設實訓
1.15 護套線敷設實訓
1.16 各種管材敷設實訓
1.17 白熾燈照明線路敷設實訓
1.18 日光燈照明線路敷設實訓
1.19 雙控照明線路敷設實訓
1.20 節能燈、插座線路敷設實訓
1.21 吸頂燈控制線路實訓
1.22 電機正反轉控制線路實訓
1.23 電機星三角控制線路實訓
1.24 塑料電線管與塑料接線盒的連接實訓
1.25 管卡固定實訓

2.照明套件及動力配電實訓
2.1 白熾燈照明電路的安裝實訓
2.2 日關燈電路實訓
2.3 電度表原理與接線
2.4 家用照明線路的調試及故障排除實訓
2.5 三相四線制電度表的直接接線實訓
2.6 電壓表、電流表安裝電路實訓
2.7 萬能轉換開關和電壓表測量三相電壓線路實訓

3.電氣控制實訓
3.1 電機點動控制線路的調試與維修實訓
3.2 三相異步電動機自鎖控制電路實訓
3.3 按鈕聯鎖的三相異步電動機正反轉控制電路實訓
3.4 接觸器聯鎖的三相異步電動機正反轉控制電路實訓
3.5 雙重聯鎖的三相異步電動機正反轉控制電路實訓
3.6 接觸器切換星形/三角形啟動控制電路實訓
3.7 按鈕切換星形/三角形起動控制電路實訓
3.8 時間繼電器切換星形/三角形起動控制電路實訓
3.9 定子串電阻降壓啟動自動控制電路實訓
3.10 三相異步電動機降壓啟動及反接制動控制電路實訓
3.11 三相異步電動機的順序控制電路實訓
3.12三相異步電動機的多地控制電路實訓

4.機床電路實訓
4.1 C620 型車床控制電路實訓
4.2 C6140 車床電氣控制線路的調試與維修實訓
4.3 X62W 萬能銑床電氣控制線路的調試與維修實訓
4.4 Z35搖臂鉆床電氣控制線路的調試與維修實訓
4.5 T68臥式鏜床電氣控制線路的調試與維修實訓

5.PLC 控制電氣實訓
5.1 基本指令的編程練習
5.2 PLC 控制電動機點動和自鎖控制
5.3 PLC 控制電動機手動正反轉控制
5.4 PLC 控制電動機帶延時正反轉控制
5.5 PLC 控制電動機帶限位自動往返運動控制
5.6 PLC 控制電動機兩地啟動停止控制
5.7 PLC 控制電動機順序控制
5.8 PLC 控制電動機串電阻啟動
5.9 PLC 控制電動機反接制動
5.10 PLC 控制電動機星/三角啟動自動控制
5.11 PLC 控制電動機星/三角啟動手動控制
6.PLC、變頻器、觸摸屏的綜合應用
6.1 變頻器的基本操作和參數設置
6.2 外部端子點動控制
6.3 變頻器控制電機正反轉
6.4 多段速度選擇變頻調速
6.5 基于 PLC 控制的變頻器多段速調
6.6 基于 PLC 的變頻器控制電機正反轉
