序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |

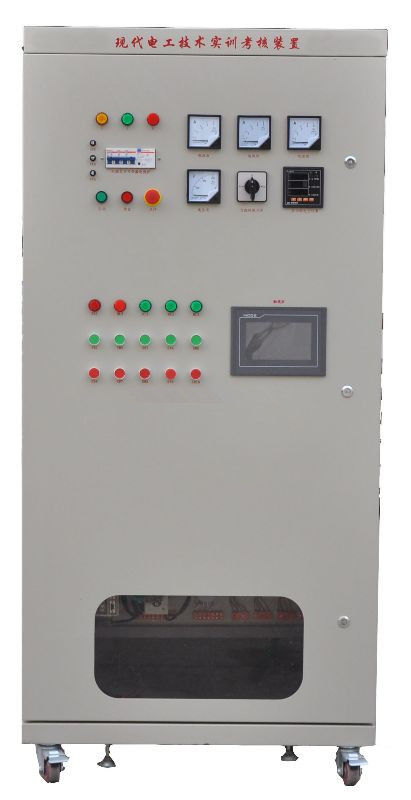

實訓柜體 |
臺 |
1 |
外形尺寸：800mm×800mm×1800mm |
|
2 |
實訓電機 |
臺 |
1 |
他勵直流電動機PN(W):120、nN(r/min):1000、U1N(V):DC 110、U2N(V):DC 110、IN(A):1.25 |
|
臺 |
1 |
三相異步電動機 （380V，單速）PN(W):180、nN(r/min):1400、UN(V)：三相AC380IN(A):0.68、連接組別：△/Y |
|
臺 |
1 |
三相異步電動機（380V，單速帶離心開關）PN(W):180、nN(r/min):1400、UN(V):三相AC380IN(A):0.68、連接組別：△/Y |
|
臺 |
1 |
三相雙速異步電動機PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC380IN(A):0.25/0.2、連接組別：△/2Y |
|
3 |
觸摸屏 |
個 |
1 |
7寸 彩色 |
|
4 |
PLC |
個 |
1 |
FX2N-48MR+模擬量模塊+485通訊模塊 |
|
5 |
變頻器 |
個 |
1 |
E740 0.75KW |
|
6 |
電力電子實訓部分 |
套 |
1 |
|
|
7 |
實訓器材 |
套 |
1 |
采用交流接觸器、熱繼，時繼等。 |
|
8 |
實訓用線 |
套 |
1 |
|
|
9 |
PLC編程軟件 |
套 |
1 |
GX Developer8.34L-C（光盤） |
|
10 |
PLC仿真軟件 |
套 |
1 |
通過學生的編程在計算機中模擬其機械動作，動畫形象生動，趣味性強 |
|
11 |
RS232C/RS422電纜 |
根 |
1 |
長3000mm；用于PLC主機與計算機之間的通訊； |
|
12 |
維修電工電力拖動仿真軟件 |
套 |
1 |
可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能 |
|
13 |
常用工具 |
套 |
1 |
|
|
14 |
計算機小推車 |
輛 |
1 |
鋼鋁結構；用于放置計算機。 |
|
15 |
輔助材料 |
套 |
1 |
|
