序號

物料名稱

規格型號

單位

數量

備注

3

SG-815B-K01主要配置

1)

觸摸屏

TPC7032Kt

套

1

2)

交換機

8口

個

1

3)

開關電源

DC24V

個

1

4)

漏電開關

3P+N

個

1

5)

PLC系統

西門子 CPU1214C+SM1223

個

1

6)

變頻器

G120C

臺

1

7)

斷路器

3P 10A

件

1

8)

斷路器

2P 6A

件

1

9)

熔斷器

RT18-32

件

5

10)

熔芯

5A

件

3

11)

熔芯

2A

件

2

12)

交流接觸器

CJX2-0910,AC220V

件

4

13)

熱繼電器

JRS1D-25 0.63-1A

件

1

14)

中間繼電器

兩開兩閉，DC24V

件

4

15)

輔助觸點

F4-22

件

4

16)

行程開關

直動式

件

3

17)

時間繼電器

通電延時，AC220V

件

1

18)

導軌

根

3

19)

線槽

3030

米

2

20)

端子

ST2.5

節

50

21)

堵頭

個

4

22)

短接片

條

3

23)

按鈕盒

4孔

件

2

24)

自復位按鈕

一開一閉，黃

件

1

25)

自復位按鈕

一開一閉，紅

件

1

26)

自復位按鈕

一開一閉，綠

件

2

27)

指示燈

紅，AC220V

件

1

28)

指示燈

黃，AC220V

件

1

29)

指示燈

綠，AC220V

件

2

30)

兩位置旋鈕

一開一閉

件

1

31)

三相異步電機

AC380V,180W

臺

1

6

SG-815B 工作臺

1)

電源控制屏

SG-815A-01

套

1

2)

型材主桌體

SG-815A-02

套

1

3)

自動化控制對象

套

1

7

輔助設備資源

1)

培訓資源包

SG-815A.ZL

套

1

2)

電腦桌

SG-815Q-21

張

1

3)

凳子

座直徑:32CM*寬度:40CM*座高:45CM 白色

張

1

4)

空氣壓縮機

套

1

一室配一套

8

SG-815B產品配件包

1)

網絡跳線

8P 3M 藍色

條

1

2)

USB數據線

A型公插頭轉B型公插頭 3M 藍色

條

1

3)

工業級電源插座

3位10A  線長2米

個

1

9

常用工具

1）

尖嘴鉗、斜口鉗、剝線鉗、壓線鉗、螺釘旋具、萬用表

套

1

序號

設備名稱

詳細參數

備注

1

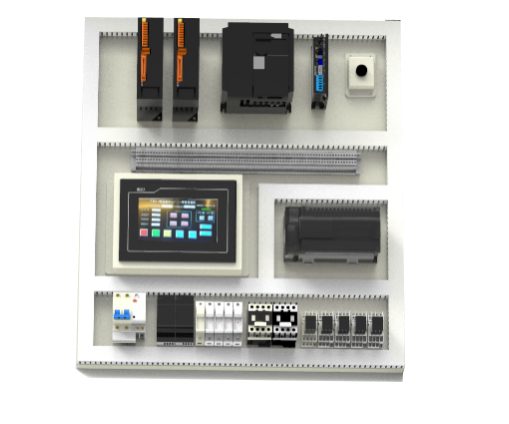

控制掛板

SG-815B-K01控制掛板
1. 功能：電氣控制掛板安裝于模型桌體上，采用可拆卸式斜面放置，掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。
2. 掛板結構：掛板尺寸約L450mm*W600mm*H26mm，采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。
3. 小型中間繼電器：RXM4LB2BD DC24V
4. 交流接觸器：CJX2-0910 AC220V
5. 小型斷路器：IC65N 2P C10A
6. 熔斷器座：RT28N-32
7. 開關電源：+24V/6.5A
8. 導軌插座：EA9X310 3孔10A
9. PLC:西門子CPU1214C PLC 晶體管，14路數字量輸入10路數字量輸出,本體集成一個PROFINET通訊口。
14.變頻器：西門子G120C，功率0.55KW，一個RS485通訊口，4個開關量輸入，2路輸出。
15.保護功能：具有過流、過壓、欠壓等保護。
16.電氣控制：交流接觸器、熱繼電器、時間繼電器、空氣斷路器等組成。

2

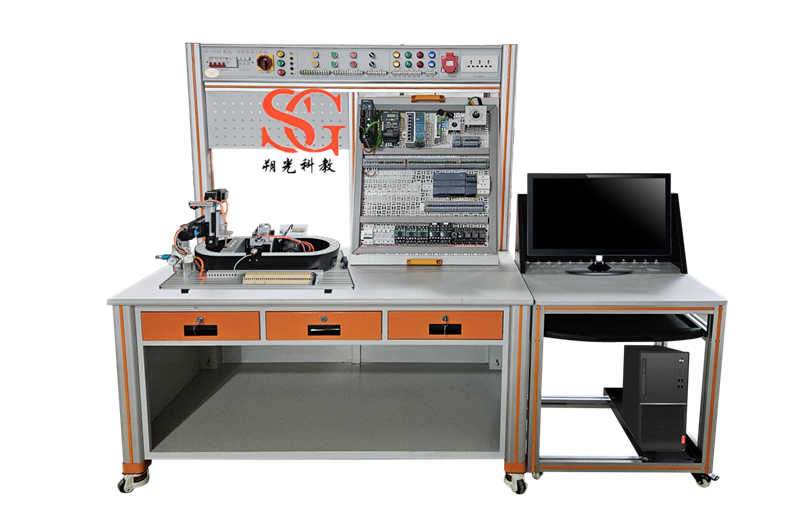

工作臺

工作臺 SG-815B-00
1.型材主桌體
型材主桌體采用優質鋁型材做骨架，由6630R鋁型材立柱與實訓桌面連接。左右兩側及后面封裝優質鋼板，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。采用25mm厚高密度纖維板外貼防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。桌體下部兩側設有儲物空間和3抽屜。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
2.網孔板
網孔板采用1.5mm優質不銹鋼板折彎成型，兩側安裝有拉手。網孔采用橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。網孔板傾斜角度符合人體力學。
3. 電源控制屏
采用優質鋼板做骨架，經過機械加工成型，外表面靜電噴彩色環氧塑粉，堅固耐用，美觀大方。操作面板文字符號采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。面板部件包括總電源通斷開關、電源指示燈、電源安全插座輸出、控制變壓器安全插座交流電輸出、直流電源插座輸出。

3

電腦桌

SG-815Q-21電腦桌
1. 功能：單工位設計，用于放置編程電腦，方便學員實訓使用。
2. 尺寸：L600mm×W700mm×H780mm
3. 桌身：桌身采用Q235冷軋鋼板折彎焊接而成，桌體底采用帶剎車萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4. 臺面：采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，桌邊鴨嘴型設計，臺面具有耐磨、耐熱、耐污及易清潔等特點。

4

產品配件

螺絲刀 十字PH2*100 mm          把 1
螺絲刀 PH0*75強力型十字         把 1
不銹鋼剪刀 NS-3                 把 1
9件加長球頭內六角                  套 1
學生凳                              張 1
萬用表                             個  1

5

培訓資料包

1. 設備使用說明書
1)系統介紹
2)使用說明
3)安全事項
4)設備維護
5)設備安裝
6)應用軟件的介紹
2. 器件手冊（電子版）
1)《FR-E700變頻器使用手冊》
2)《伺服用戶手冊》
3)《可編程控制器編程手冊》
4)《兩相數字式驅動器技術手冊》
5)《智能型數字光纖傳感器使用手冊》

6

可開展實訓項目

1、PLC基本指令練習
2、基于PLC控制的變頻器多段速控制
3、基于PLC控制的變頻器啟停、正反轉控制
4、基于PLC與變頻器的PROFINET通訊控制
5、基于PLC控制的電機正反轉
6、PLC與觸摸屏通訊實驗
7、于外部電位器控制的變頻器開環調速
8、基于外部按鈕控制的變頻器多段速
9、基于面板控制的變頻器啟停
10、變頻器參數設置實驗
11、基于外部按鈕控制的變頻器啟停、正反轉實驗
15、觸摸屏組態實驗
16、觸摸屏與PLC、變頻器綜合應用
17、三相異步電動機的直接啟動控制
18、三相異步電動機接觸器點動控制線路
19、三相異步電動機接觸器自鎖控制線路
20、Y-△啟動自動控制線路
21、接觸器聯鎖的三相異步電動機正反轉控制線路
22、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
23、雙重聯鎖的三相異步電動機正反轉控制線路
24、三相異步電動機能耗制動控制線路
25、三相異步電動機的多地按制
26、工作臺自動往返控制線路
27、PLC 控制電動機點動和自鎖控制
28、PLC控制電動機手動正反轉控制
29、PLC控制電動機帶延時正反轉控制
30、PLC控制電動機兩地啟動停止控制
31、PLC控制電動機順序控制
32、PLC控制電動機星/三角啟動自動控制
33、PLC控制電動機星/三角啟動手動控制
自動化設備安裝與調試
1、 執行機構控制模塊機械安裝
2、執行機構控制模塊電氣連接
3、執行機構控制模塊編程調試
4、 執行機構控制模塊人機界面設計與測試
5、 執行機構控制模塊故障診斷與排除
6、自動送料系統的安裝與調試
7、自動裝配控制系統的安裝與調試
8、自動分揀控制系統安裝與調試
9、基于PLC控制的皮帶傳輸控制
10、基于PLC控制的物料組裝控制
11、基于PLC控制的物料加過程控制


7

配套教學資源包（全室共1套，10臺以下無此項配置）

★1、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）微課內容不少于90課時：
項目一、三相異步電動機啟動線路制作、調試與故障排除：
任務一：識別低壓電器及異步電動機
任務二：點動與自鎖正轉控制線路的實施
任務三：聯鎖正反轉控制線路的實施與檢測
任務四：Y-△降壓啟動控制線路分析與接線
任務五：三相異步電動機順序控制線路安裝與測試
項目二  三相異步電動機行程控制線路的設計及實施：
任務一：電動葫蘆控制線路設計及實施
任務二：工作臺自動往返線路設計及實施
項目三  三相異步電動機制動控制線路分析設計及實施：
任務一：三相異步電動機反接制動控制線路安裝與測試
任務二：三相異步電動機能耗制動控制線路安裝與測試
項目四  卷簾門控制電路的安裝、調試及故障排除：
任務一：卷簾門控制電路的安裝、調試及故障排除
任務二：卷簾門PLC控制電路設計
任務三：卷簾門PLC控制控制程序設計與調試
項目五  傳送帶送料裝置控制線路的安裝、調試及故障排除：
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除
任務二：用PLC技術實現傳送帶送料裝置控制
任務三：編寫調試PLC程序及系統總調試
2、仿真軟件
★（1）網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
★（2）三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求


★（3）西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）
軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。


★（4）工業自動化數字孿生仿真軟件（正版）
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目：
1）三層電梯控制
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙面銑床
19）電鍍槽
20）交流電機正反轉控制
21）小車運動
22）攪拌站
23）汽車燈光控制
24）汽車火花塞點火控制
25）加工中心控制
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控制
29）X62W萬能銑床PLC改造控制
30）T68臥式鏜床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050搖臂鉆床PLC改造控制
33）電動葫蘆PLC改造控制
34）Z35搖臂鉆床PLC改造控制
35）M1432A萬能外圓磨床PLC改造控制
★（5）數字工廠仿真設計軟件
一、系統為國產自主研發軟件，具備著作權證書等權屬文件
二、資產庫
•  提供≥200種的智能制造工作單元和設備資源，支持智能產線中各種主流設備的仿真與虛擬調試，包括PLC、機器人、傳感器、變位機、導軌等，可實現規劃與設計車間布局，自由調整；
•  可以直接從云端設備庫中選擇機器人、物流等設備模塊進行仿真調試，選擇過程中支持搜索、篩選和排序，并推薦相似參數的模塊設備，組成與實際設備一致的3D數字模型，自定義模塊屬性，生成與實際設備一致的業務路徑；
•  支持定義自動上料點，通過時間和信號的控制方式模擬物料重復生成和消失的過程；
•  軟件提供了100臺以上品牌、多種不同型號的工業機器人進行場景搭建、軌跡規劃、運動仿真和程序代碼生成等操作（參考品牌ABB、KUKA、Staubli、珞石、遨博等）；
•  支持模型參數化功能，支持模組機器人、輸送線、工作臺、框架、底座、貨架等100個以上的參數化模型，參數化包括長寬高、型號、朝向、負載、結構、電機型號等內容；（視頻演示）
•  支持機器視覺仿真，仿真場景中的虛擬相機與實際相機同步，虛擬工件可自動跟隨實際工件變換位置，視覺檢測可以指導機器人自動識別虛擬與實體工件位置進行抓取，實現數字孿生，實現對虛擬工件的視覺檢測與引導虛擬機器人抓取工件；
•  支持 RFID仿真，具有虛擬及實物RFID讀卡器、虛擬及實物RFID標簽，RFID讀卡器能對RFID標簽讀取與寫入操作。PLC能讀取虛擬及實物RFID讀卡器信息。（提供軟件功能截圖）；
•  支持機器人管線包仿真，可以實現管線包軟管仿真；
•  包含各種執行機構有氣動機械手、傳送帶、電機等。每個機構的動作與真實機構一樣且可以隨意編程定義動作的執行順序。每種動作都可以支持手動操作:伸出，縮回，下降，上升，夾緊，松開等等。
•  支持場景設備的自由定義，用戶可通過設計的三維模型以及技術參數自由定義機器人、工具、零件、傳感器等設備；
•  支持模型的自動輕量化，可調整輕量化程度，輕量化程度由20%-80%不等；模型經過輕量化處理后，文件大小最多可降低至原文件大小的1/30。（提供軟件功能截圖）
•  支持場景設備的自由定義，可自行創建并保存組件形成組件庫，支持包含：stp、step、igs、stl、obj、dxf、brep、iges、xyz、pts等10幾種標準 CAD 文件格式的文件導入，以及stl格式的模型導出，用戶可自己建立獨有的模型庫，用戶可通過設計的三維模型以及技術參數自由定義機器人、工具、零件、傳感器等設備；
•  可實現KUKA、ABB、FANUC、每種品牌3個以上型號的工業機器人進行模型導入、軌跡規劃、運動仿真和控制代碼輸出，實現離線編程；
•  具有貼圖功能，可通過貼圖代替或簡化離線編程軟件虛擬場景中復雜的模型搭建，最大限度減小模型的大��；可極大加快繪圖區的刷新幀速率，使繪圖區操作響應更加靈敏；
•
•  軟件具備AI自動識別機器人型號功能，用戶上傳機器人模型后，可以根據模型自動匹配推薦后臺的機器人模型。系統推薦的機器人模型可以不需要任何配置，直接進行示教和編程。（視頻演示）

三、課程平臺
•  軟件含考題教學庫，含設備裝配和產線搭建等不同考題類型共計10套以上考題；
•  軟件內置實訓場景，為了方便教學，該軟件需內置 5 種以上典型案例場景，用戶僅需用鼠標選擇對應場景即可開始練習，無需多余操作。場景包括：軌跡練習、搬運練習、焊接練習、打磨練習、噴涂練習、機床上下料練習等；
•  軟件內置行業教學庫，含鋰電制片、裝配車間產線，光伏排版機、接線盒產線，汽車沖壓、焊裝、總裝產線資源等。（提供軟件功能截圖）
四、考核評分
•  利用云服務平臺，實時把控前端軟件考試活動進度；考試結果通過云端智能算法自動進行打分評判；考試全程遠程、自動化運行。
五、建模功能
•  提供參數化建模配置工具，支持通過參數化工具進行可視化模型建模，參數化建模不需要編寫程序代碼，建模后的模型可通過參數調節自動實現模型數量、大小的調整。（視頻演示）
六、培訓支持
•  實現了軟件技術手冊、問題交流的在線化，相關在線資源的實時化更新。
七、二次開發
•  可以支持系統二次開發：支持二次開發對軟件內設備進行運動控制和狀態監控，支持C#, Python, Matlab等多種開發平臺腳本語言，用戶可以通過二次開發平臺進行機器人控制器、上位機等功能的開發。（視頻演示）
八、調試功能
•  支持根據生產工藝要求，結合零件點線面特征進行工作路徑自動規劃，并與其他自動化設備進行仿真驗證，自動生成機器人程序，支持ABB、KUKA、Fanuc、安川、史陶比爾等品牌機器人；
•  支持智能制造數字孿生功能，利用基于事件且由信號驅動的仿真技術實現了生產系統的虛擬調試，虛擬調試可用在完全虛擬環節中進行，也可是實物控制設備和虛擬工作設備互聯實現半實物調試；
•  通過仿真機器人可執行代碼，模擬機器人在軟件環境中的運動狀態，系統支持機器人的關節運動指令、直線運動指令、圓弧運動指令，支持邏輯控制指令（如For\IFELSE\WHILE等）控制機器人運動邏輯；(提供軟件功能演示視頻)；
•  支持和多種品牌的PLC設備進行信號的聯調，包括西門子、三菱、歐姆龍等，可連接真實PLC設備，支持多種品牌網關的連接，支持OPCUA\MODBUS TCP\S7\MC等協議；(提供軟件功能演示視頻)
•可基于 CAD 數據生成機器人加工軌跡，簡化軌跡生成過程，提高精度，可利用實體模型、曲面或曲線直接生成機器人加工軌跡，支持軌跡編輯功能，以圖形化方式通過拖動參數曲線，來編輯一條軌跡中指定個數的點，達到讓整條軌跡光滑過渡的效果；(提供軟件功能截圖)
•  支持觸發軟件中的仿真模塊，包含整體場景仿真、軌跡組仿真、單軌跡仿真等；支持與軟件進行命令交互，觸發軟件軌跡生成、編譯、后置等命令操作；（提供軟件功能演示視頻）
•  對機器人離線編程軟件環境中仿真界面的機器人進行軌跡規劃，實現離線編程并輸出對應品牌的機器人程序；
•  控制系統能夠和多個品牌工業機器人手持示教器通訊，通過更換手持示教器能夠對多品牌工業機器人進行現場示教編程訓練；
•  支持智能制造數字孿生功能，利用基于事件且由信號驅動的仿真技術實現了生產系統的虛擬調試，虛擬調試可用在完全虛擬環節中進行，也可是實物控制設備和虛擬工作設備互聯實現半實物調試；（提供軟件功能演示視頻）
•  支持多種數據類型的讀寫，如：Bool、Int、Real、Dint、word、Dword等；
•  通過裝配仿真檢查裝配過程的合理性，并可生成裝配的爆炸圖及運動序列動畫；
•  提供常用人體姿態庫，可以直接調用人體姿態庫并直接作用于虛擬人體模型上，快速定義人員在各種工作環境中的姿態
•  能夠實現機器人工位的工藝規劃，包括機器人的工位布局，機器人的運動仿真和機器人的離線編程，也能處理完整的機器人生產線和生產區域的規劃和仿真；
•  支持針對生產系統的3D及2D的建模和動態仿真分析，可以計算生產效率、工時節拍產能、設備利用率，可以針對瓶頸生產環節輸出優化方案；
•  支持機器人 IO 讀寫操作，可讀取機器人輸入輸出狀態�？蓪懭�。 支持遠程狀態監控、關節數據監控，可讀取機器人每個關節的角度 數據。也可讀取機器人當前的操作模式和電機狀態。支持多種任務 選擇，可自動切換加工工件�？勺詣忧袚Q機器人抓手工具；
•  支持真實示教器編程，也可虛擬示教器編程。同樣實現虛擬三 維本體運行；
•  支持機器人碰撞檢測：關節碰撞檢測、工具碰撞檢測。當發生碰撞后，高亮紅色顯示碰撞物體，并立即切斷機器人電機起到保護作用。支持虛擬邊界保護，當運動范圍超出預設的范圍邊界時。預設的邊界會高亮紅色顯示。
•  支持運動軌跡描繪，可以將機器人運動的軌跡實時記錄并生成三維軌跡線條。讓學生更直觀的分析查看機器人運動的軌跡。支持復位軌跡。
九、場景搭建及渲染
•  具備快速搭建智能制造產線的仿真模擬。
•  軟件具備輸出視頻功能，可將繪圖區的仿真效果通過參數控制，輸出為MP4、avi、mkv等格式的視頻文件并保存在本地磁盤；
•  支持視向動畫，通過對仿真流程不同時間節點添加視圖，可實現在仿真過程中自定切換設置的不同視角查看仿真流程；
•  支持在仿真環境中進行產線快速布局、場景搭建功能：模型在三個坐標軸方向平移和旋轉，可以對設備模型進行點選和框選，軟件有透視和正交兩種視圖模式，支持用戶隨意切換，且可以在場景中快速進行各個方位的視角定位。模型與模型之間可以按元素和對象快速對齊，支持對象按照模型自身三個坐標軸方向對齊，支持模型按元素按照平行、共面、垂直、共線、同軸、相切、重合、同心等方式進行對齊；
•  支持模型之間按功能定義安裝定位，實現動作關聯。如機器人末端自動安裝端拾器或執行器；
•  軟件支持虛擬設備的測距功能，能夠支持產線規劃布局需求；
•  支持開展多種實訓項目有智能制造產線搭建、PLC仿真應用、工業機器人上下料流程控制、立庫出入庫、車床自動加工系統聯調、銑床自動加工系統調試、智能產線自動加工系統調試等，能夠提供完整的實訓指導手冊；
•  軟件支持運動仿真加速功能，能夠實現產線中實時切削仿真加工、機器人運動等裝備的加速運動仿真；
•  在進行機器人實際操作前，可在虛擬機器人單元上進行模擬仿真，避免直接在現實中操作對工業機器人及周圍物體造成傷害；
•  復雜設備配置平臺支持高度靈活的混合配置方案，涵蓋伺服系統與I/O接口、機器人與I/O接口以及I/O接口之間的多種組合。用戶可以根據具體應用場景的需求，自由選擇和搭配這些組件。
•  支持主從機器人控制功能，允許用戶通過一個主控機器人來協調和控制多個從屬機器人的動作。這種配置非常適合需要高度同步和協作的復雜任務。用戶可以根據具體需求設定主從關系，實現精準的任務分配與執行；
•  點線軌跡編輯平臺提供強大的點線軌跡編輯功能，支持焊點投影、公共邊提取以及曲線點平滑等操作。用戶可以精確地定義和調整工藝點的位置，并通過工藝點投影確保其在三維空間中的準確性。公共邊提取功能幫助用戶快速識別和處理模型中的共享邊界，提高設計效率。此外，曲線點平滑功能使得軌跡更加流暢自然，減少不必要的波動和突變。（提供軟件功能演示視頻）
