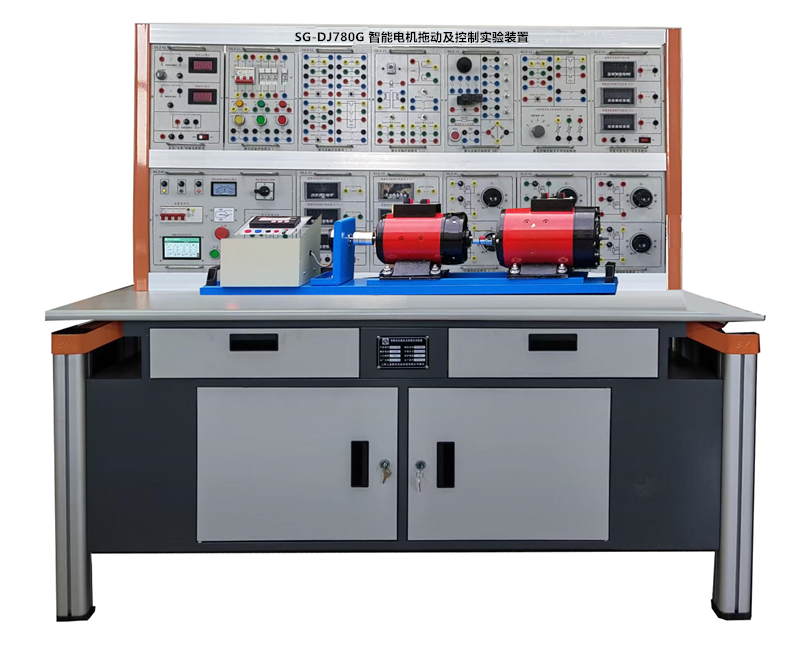

SG-DJ780G 智能電機拖動及控制實驗裝置
一、概述
依據《電機學》，《電機與變壓器》等實驗大綱要求進行設計。涵蓋了“電機學” 、 “電機與變壓器”等專業課程所開設的實驗項目。
二、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：長1600mm，寬800mm，高1500mm（±5%）。
三、裝置的基本裝備
1、DQ01電源控制屏
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V）。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。
(3) 控制屏正面大槽內，可掛儀表及實驗部件。底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏右側設有三極220V電源插座。
(4) 人身安全保護體系
1）設有三相隔離變壓器一組(三相電源經總開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
3）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
2、DQ02實驗桌
1）實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，
2)、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3)、實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實訓掛箱，設有二個抽屜用于放置實訓導線和指導書等。
3、DQ03-1固定電機導軌、光電編碼器測速系統及數字轉速表。
包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V）。
6、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）。
7、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
8、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）
9、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
10、DQ20 三相永磁同步電機1臺
11、DQ15單相電容啟動異步電動機
（Un=AC220V，轉速1420 RPM/min，功率90W ,電流1.0A，啟動電容35uF ，絕緣等級E）
12、DQ16單相電容運轉異步電動機
（Un=AC220V，轉速1420 RPM/min，功率120W ,電流1.0A，啟動電容4uF ，絕緣等級E）
13、DQ18三相雙速異步電動機（Un=AC220V，轉速2800/1400 RPM/min，絕緣等級E）
14、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
15、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，測量范圍0-300V。
直流數顯毫安表一只，測量范圍：0-2000mA。
直流數顯電流表一只，測量范圍0～5A，具有短路保護功能。
16、DQ25單、三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路。能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
17、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
18、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
19、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
20、DQ31C熔斷器及開關板
由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
21、DQ44數/模交流電流表
由三只數字交流電流表和一只指針式精密交流電流組成。
22、DQ45數/模交流電壓表
由三只數字交流電壓表和一只指針式精密交流電壓表組成。
23、實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
五、裝置可完成的實驗項目
（一）直流電機實驗
（1）直流電機認識實驗、起動與調速實驗
（2）他勵直流發電機運行特性測定
（二）變壓器實驗
（1）單相變壓器：空載試驗、短路試驗、負載試驗
（2）三相變壓器：空載試驗、短路試驗、負載試驗
（3）三相變壓器的聯接組和不對稱短路
（三）異步電動機實驗
（1）三相異步電動機參數測定
（2）三相異步電動機的工作特性：空載試驗、負載試驗
（3）三相異步電動機起動與調速：直接起動、Y-Δ起動、轉子串電阻起動、 轉子串電阻調速
（4）單相電容啟動異步電動機實驗
（5）單相電容運轉異步電動機實驗
（6）三相雙速異步電動機實驗
（四）永磁同步電機實驗
（1）三相永磁同步電動機；
六、 裝置的配置清單
|
序號 |
編號 |
名 稱 |
數量 |
備注 |
|
1 |
DQ01 |
電源控制屏 |
1套 |
|
|
2 |
DQ02 |
實驗桌 |
1張 |
|
|
3 |
DQ03-1 |
固定電機導軌、測速系統及智能數顯轉速表 |
1套 |
|
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
|
5 |
DQ06 |
三相心式變壓器 |
1件 |
|
|
6 |
DQ07 |
直流復勵發電機 |
1臺 |
|
|
7 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
|
8 |
DQ11 |
三相線繞異步電動機 |
1臺 |
|
|
9 |
DQ15 |
單相電容啟動異步電動機 |
1臺 |
|
|
10 |
DQ16 |
單相電容運轉異步電動機 |
1臺 |
|
|
11 |
DQ18 |
三相雙速異步電動機（Un=AC220V， |
1臺 |
|
|
12 |
GDQ12 |
三相線繞異步電機啟動與調速電阻箱 |
1件 |
|
|
13 |
DQ19 |
校正直流測功機 |
1臺 |
|
|
14 |
DQ20 |
三相永磁同步電機 |
1件 |
|
|
15 |
DQ22 |
直流數字電壓、毫安、安培表（三只表） |
2件 |
|
|
16 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
|
17 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
|
18 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
|
19 |
DQ29 |
可調電阻器、電容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
|
|
20 |
DQ31C |
熔斷器及開關板 |
1件 |
|
|
21 |
DQ44 |
數/模交流電流表 |
1件 |
|
|
22 |
DQ45 |
數/模交流電壓表 |
1件 |
|
|
23 |
實驗連接線 |
實驗連接線及易損配件 |
1套 |
|
|
