一、概述
家電實驗設備系列是吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：
彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、TA東芝二片彩色電視機：
具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。
3、黑白電視機：
圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。
4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。
5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。
7、分立黑白電視機：中放、視放、行掃描及伴音中放采用分立元件。
8、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
9、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。
10、I2C總線控制單片彩色電視機，是當今世界最先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。
12、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。
a、計算機可監控每個學生臺考試成功與失敗。

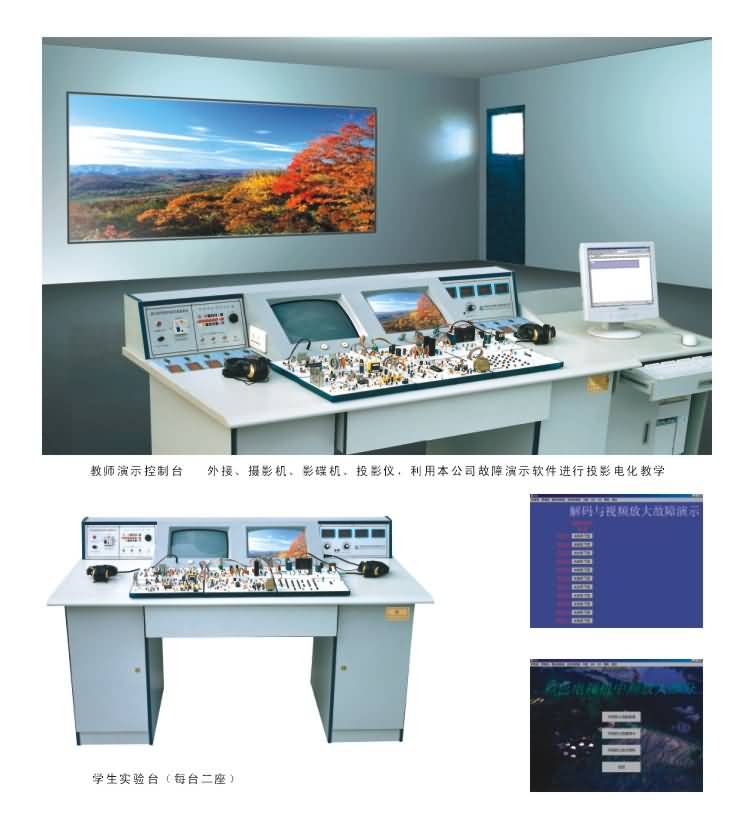

四、實驗臺主要配置
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。
5、黑白、彩電：收錄音與實驗臺連接插座共6只。
6、上海精益FM-500型指針萬用表1臺。
7、鋁塑板34cm×117cm 1塊。
五、（十二合一）功能與實驗（機種配置）
能完成下列機型的所有實驗：
1、數碼卡接OK、立體聲功放。
2、全自動遙控彩色電視機（東芝二片）
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、DVD機（杜比AC-3解碼）
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電（I2C總線控制）
11、5.1聲道杜比功放
12、大功率音箱
六、（十二合一）全透明單元板配置
1、1號板：收錄機
●交流偏振蕩電路單元
●調頻調幅收音機電路單元
●錄音放音音頻放大電路單元
●錄音機機芯電路單元
2、2號板：黑白電視機
●電源變壓器電路單元
●整流濾渡電路單元
●黑白穩壓電源電路單元
●立體聲功率放大電路單元
3、3號板：黑白電視機
●場輸出電路單元
●行輸出電路單元
●同步分離行振蕩電路單元
●視頻放大電路單元
4、4號板：黑白電視機
●UPC黑白伴音功放電路單元
●UPC黑白中放電路單元
5、5號板：黑白電視機
●TA黑白伴音電路單元
●TA黑白伴音入大電路單元
●TA黑白中放電路單元
6、6號板：黑白電視機
●分立黑白電視機中頻放大電路單元
●分立黑白伴音鑒頻電路單元
7、DVD機（杜比AC-3解碼）
8、DVD電源顯示接收、安鍵電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元
20、5.1聲道功率放大器，揚聲器保護電路單元
