一、概述
 1．實驗平臺能滿足傳感器與檢測技術課程群的實驗需求，并且具有占用空間小、掛箱設計規范、互換性強，從基本實驗到構成完整系統在一臺實驗裝置上便可以全部實現。避免了不同課程需要不同實驗裝置、占用空間大、難以構成完整系統、不方便實施綜合性和設計型實驗的麻煩。
 2．能適應不同專業和不同層次的教學需要，可按不同需求選擇不同的配置，并可根據用戶的要求增添實驗掛箱。
 3．實驗裝置能完成傳感器與檢測技術相關課程實驗，通過實驗?zāi)苷莆崭鞣N傳感器原理、信號處理電路及檢測方法。
 4．傳感器部分：包括壓力、壓電、應變、電容、霍爾、溫度、光敏、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等各種常見傳感器。
 5．檢測部分：利用工業實際中廣泛采用的成熟電路完成對各種傳感器信號的拾取、轉換、調理、采樣、存儲、解算、控制及顯示等處理電路，實驗裝置充分考慮抗干擾及可靠性技術的應用，學生可以學以致用。
 6．通過使用本實驗平臺，有利于廣大學生對書本知識的理解和深化，在完成傳感器與檢測技術等一系列基本實驗后，便能掌握傳感器與檢測技術課程群所要求的基本原理、操作技能和動手能力。若再完成一個或幾個綜合型實驗，則對系統有一個較為全面的認識，形成基本的解決實踐問題的知識體系。如果能進一步完成設計型乃至創新型實驗，則將形成解決實踐問題的能力和積累解決實踐問題的經驗，進而培養其創新精神和創新能力。
二、特點
 1．模塊化設計：采用標準的模塊化設計，增強系統的結構性和互換性。
 2．總線標準：建立統一的內總線和接口約定，以實現最靈活的個性化配置、擴展和系統管理。
 3．可更換的核心系統：為適應不同廠家的處理器、不同種類的處理器，通過改變系統核心卡來實現使用不同家族的單片機或者是不同種類的處理器(如MCU、DSP、ARM)等來組成系統。
4．快速連接線設計：提供三種連線方式
①采用金質縮緊孔單線接線；
②采用排線集中接線；
③自動免連線模式接線。各模塊在設計時均融入三種連線方式于設計過程。
 5．一機多用：采用實驗現場與實驗準備室相結合的設計構思，在實驗裝置上僅配備最常用的模塊，在實驗裝置內放置次常用模塊，在實驗準備室中放置其他模塊。由此實現了該實驗裝置能夠?qū)崿F(xiàn)一機多用、便于擴展和綜合的目標。
 6．接近工程實際：實驗裝置上采用多種工業型傳感器，既可以用來完成傳感器原理、結構與調理電路的教學，也可以用解決工業工程和過程中的實際問題。
 7．學以致用：構成實驗裝置中的智能儀器的各模塊，在其設計時充分體現實際系統的抗干擾設計技術和可靠性設計技術，其核心卡可作為實際智能儀器的核心單元。實驗裝置中信號轉換與信號調理電路采用工業和工程實際中所采用的成熟電路。實驗裝置中使用的各種數字信號處理方法，采用典型的也是未來實踐系統首選的數字信號處理手段，具有很強的工程實用特征。
 8．持續發展：結合單片機、嵌入式單片、FPGA／CPLD、DSP及ARM知識可以將檢測系統或智能儀器提高到更高的層次。
 9．智能儀器儀表設計：結合工程實際給出了一個將常規儀器實現智能化的實例。
 10．虛擬儀器儀表設計：結合數據采集卡設計虛擬儀器儀表。
 11．研究與創新能力培養：實驗裝置中選用的幾項綜合型實驗，是典型的檢測儀表或工業應用系統的微型化，既能夠使學習者領略檢測技術的典型應用和掌握成熟可靠的檢測系統的設計技術，又是培養和發揮學生創新能力、開展創新實驗的實驗平臺。
 12．開放式設計：實驗裝置中的軟、硬件及系統均按照全開放的思想進行設計，以便于學生開展研究型和創新型的實驗。
13．最小知識單元：為每個模塊均可拆分到該知識層次的最小知識單元。
三、適用范圍
實驗臺主要針對高校大學生課程設計、畢業設計和電子設計競賽的開發平臺，體現了靈活、開放、創新、綜合、跨領域、跨專業的設計理念。其功能擴展模塊覆蓋了多個專業多門課程，適合電子類、通信類、自動化類、計算機類、機電類、測控儀器類等專業的學生進行綜合、創新設計。
四、結構簡介

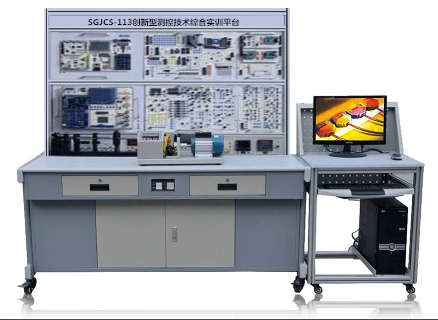

本裝置由控制屏，實驗桌、活動掛箱及擴展模塊、實驗箱組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、接口掛箱、對象掛箱、ARM掛箱、DSP掛箱；其功能擴展模塊覆蓋了多個專業多門課程，包含CPU類、通用接口類、人機界面類、信號變換隔離類、通信類、執行機構類、傳感器類共40多項。
五、技術指標
1．輸入電源：單相三線220V±10％  50Hz
2．工作環境：溫度10℃～+40℃相對濕度<85％(25℃)  海拔<4000m
3．絕緣電阻：大于3MΩ
4．漏電保護：漏電動作電流不大于30mmA，動作時間不大于0．1秒
5．裝置容量：<200VA
6．外形足寸：2080mm×700mm×1750mm，以實物為準。
六、裝置的配備及技術性能
本裝置主要由實驗控制屏和實驗桌兩部分組成。
 （一）實驗控制屏
A.電源及保護體系
（1）直流穩壓電源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各兩路，均具有短路軟截止自動恢復保護功能；
②O～3OV／1A連續可調電源一路，具有短路軟截止自動恢復保護功能，帶數顯電壓表切換指示；
③0~20mA連續可調恒流源、具有開路保護功能，帶數顯指示功能。
（2）實驗裝置設有漏電保護，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
B．儀器儀表
1、直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
2、 直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
4、頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm；
5、溫度控制器，加熱源：提供一只XMTD3000溫度控制器，可以顯示設定溫度和當前溫度。
  6、實驗室智慧用電安全控制系統
  智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性。
 C．傳感器由多種傳感器和信號調理模塊組成
（1）轉動源部分：轉動源、霍爾傳感器、光電傳感器；應變片稱重傳感器；可更換的傳感器：差動變壓器傳感器、電容傳感器、渦流傳感器、霍爾位移傳感器、磁電式傳感器、光纖位移傳感器、濕敏傳感器、酒精傳感器。
（2）振動源部分：應變片振動臺、壓電電傳感器；
（3）氣體壓力傳感器部分：氣壓源、兩氣壓計、氣體壓力傳感器。
（4）熱敏電阻傳感器，熱電偶傳感器，PTl00鉑電阻等。
D．實驗掛箱及實驗?zāi)�塊，掛件尺寸：480*360mm
 （1）核心模塊的配置單元
1）51系列單片機核心模塊單元
含有兼容51系列SST單片機SST89E/V516RD2，以及通用帶鎖緊裝置的IC座1個，所有I/O口引腳完全對外引出，每組I/O口用8芯排線座引出，數據輸出口帶負載擴展功能，并用2個8芯排線座并聯引出。含有外置+5V電源輸入接口1個、USB電源接口1個、+5V引出插座2個、電源開關一個、復位按鈕一個、晶振電路、經鎖存的低位地址線A0～A2用插孔引出、RS232在線下載通信接口1個、外部接口用的控制線用插孔引出。
2)本系統可以任意擴展其它單片機系統，包含C8051單片機核心模塊、ATMEGA16單片機核心模塊、MSP430單片機核心模塊、PIC16單片機核心模塊、STM32 cortex-M3核心模塊。該類模塊單元還有外置+5V電源輸入接口一個、+5V引出插座1個、電源開關一個、復位按鈕一個、晶振電路和在線下載接口或RS232通信接口。
（2）單片機控制掛箱單元480*360mm
1）基礎接口電路：多路定時計數器8253A；可編程并行輸入/輸出接口8255；可編程鍵盤顯示接口8279；可編程串行通信接口16C550；單片機系統簡單I/O口擴展電路74LS273/74LS244；看門狗電路MAX813。
　　　2）人機接口電路 ：8位LED發光管輸出顯示；8位開關量輸出模塊；8個獨立的LED數碼管；4×4矩陣鍵盤電路；8個查詢式鍵盤；16×16點陣LED模塊，由4個8*8點陣和驅動電路組成；12864 LCD圖形、中文、字符顯示模塊；兩路帶消抖±單脈沖產生電路；1HZ-1MHZ分8路輸出固定脈沖發生；555時基應用電路。
3）外設執行部件：5V繼電器控制、音樂發生器電路；步進電機20BY及直流電機驅動與控制；揚聲器驅動電路；蜂鳴器驅動電路；光電測速模塊電路。
　　　4）通信接口電路：USB(CH375)通信模塊 ,支持HOST /SLAVE模式；RS232/RS485接口應用和電平轉換電路；I2C串行實時日歷/時鐘PCF8563；I2C串行鍵盤顯示控制器Zlg7290。
　　　5）存儲器電路：32K靜態SRAM ,64KEPROM；串行存儲器93C64讀寫電路；I2C串行存儲器24C02應用電路；IC卡讀寫模塊電路。
　　　6）數據轉換：單路8位數字模擬轉換接口DAC0832；8路8位模擬/數字轉換接口ADC0809；串行8位A/D 轉換電路TLC549及其相關電路；串行10位D/A 轉換電路TLC5615及其相關電路；ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒；數字溫度傳感器DS18B20，用于環境溫度檢測；串并轉換74LS164和并串轉換74LS165應用電路。
（3）信號與系統實驗掛箱480*360mm
1)信號源模塊：
提供五種波形信號：正弦波、三角波、方波、矩形波、掃頻信號。
信號的頻率范圍：9Hz—100KHz，分四個頻段。
信號的頻率、幅度、占空比和掃速勻可調。
2)頻率計：四位數顯，測量范圍1Hz-300KHz，量程自動切換。
3)毫伏表：三位半數顯，測量范圍0～10V，頻率范圍0～100KHz。
4)實驗電路模塊：模擬濾波器模塊；無失真?zhèn)鬏斚到y(tǒng)；一階電路暫態響應模塊；二階電路傳輸特性模塊；二階網絡狀態軌跡模塊；二階電路暫態響應模塊；階躍響應與沖激響應模塊；抽樣定理模塊；AM調制解調模塊；FDM頻分復用模塊；信號分解與合成模塊；電路元件擴展區。
（4）自控原理與計算機控制掛箱模塊480*360mm；
1）核心系統：采用8088微處理器，方便計算機控制技術軟件編程；RS232總線接口與上位機通訊（可以USB接口通信），含有上位機總清復位和人工總清復位電路， 含有自動鎖零和人工鎖零功能。
2）函數發生器：實驗機自帶信號測量／顯示模塊
可測量電壓（-5V～+5V）、頻率、溫度、轉速。
3）階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組成。運算模擬單元：提供8個OP07基本運放模擬單元（實驗用），每單元的輸入回路有6組0.5%精度電阻、或 5%精度電容，反饋回路有7組0.5%精度電阻、或5%精度電容，和1個運算放大器組成。另有2個擴展運放模擬單元，其中一個可實現運算放大器調零實驗。構成比例環節、慣性環節、積分環節、比例微分環節，PID環節和典型的二階、三階系統等。
4）提供阻容元件庫：22K、330K電位器，2組0-999.9K直讀式可變電阻，多組電容。
5）1組D/A輸出:電壓0～5V 或–5V～+5V。
6）4路A/D輸入:其中有2個通道為0～+5v電壓輸入，2個通道為-5v～+5v電壓輸入
7）2組采樣保持器及單穩單元電路。
8）自帶電源：5V +12V –12V供電；提供精密基準電壓+Vref和-Vref。
9）提供虛擬示波器：2個通道模擬信號輸入：可測量相平面顯示，頻域?qū)��?shù)幅頻、相頻曲線，幅相曲線等；示波器的時域顯示方式：示波器的相平面顯示（X-Y）方式；示波器的頻率特性顯示方式有對數幅頻特性顯示、對數相頻特性顯示（伯德圖），幅相特性顯示方式（奈奎斯特圖），時域分析（弧度）顯示方式；示波器的計算機控制顯示方式。
10）外圍控制對象：步進電機（35BY48）轉速、轉角控制 ；直流電機（BY25）脈沖測速輸出及電壓測速輸出；溫度模塊可調脈沖寬度輸入控制及電壓輸入控制加熱，熱敏電阻測溫（0℃～76.5℃）。
11）外設接口輸入/輸出模塊：6路開關量輸入和8路開關量輸出、1路溫控接口（鉑電阻PT100）、5個預留測孔。
（5）測控電路實驗掛箱
豐富的實驗?zāi)�塊：如通用電路單元，差動放大單元，同相交流放大單元，雙／三高共模抑制比放大電路單元，頻率調制／鑒頻單元，調幅／解調單元，反相滯回比較器，窗口比較器，開關電容濾波器，精密全波整流單元，自舉組合電路，移相電橋單元，脈寬調制單元，開關式調制單元，波形轉換單元，全波相敏檢波單元，分頻單元，負載單元，電阻鏈分相細分電路單元、鎖相環單元、可控硅調壓單元等模塊化設計方便實驗教學。
七、 裝置的配備表

序號	名稱	單位	數量	備注
1	實驗控制屏	套	1
2	實驗桌	張	1
3	掛箱與模塊	套	1	傳感器由多種傳感器和信號調理模塊
				核心模塊單元掛箱
				單片機單元掛箱
				信號與系統實驗掛箱
				自控原理與計算機控制掛箱
				測控電路實驗掛箱模塊
4	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把。
5	實驗說明書	套	1	指導學生實訓
6	電腦桌	張	1	鋼鋁木結構，裝有4只萬向輪、鍵盤托、電腦主機箱、顯示器后靠
7	配套教學資源	套	共1	附件，注：購5臺設備以下無此項配置



附件：配套教學資源（共1套）：
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：
在線教育開放平臺資源庫
1、《模擬電子技術》課程

分類	實訓項目	課程序列號	實訓內容	方式
1 常用半導體器件	1.1 半導體的基本知識	2	PN 結的形成	二維動畫
	1.2 二極管	5	二極管的特性曲線	二維動畫
	1.3 三極管	7	三極管內部載流子運動規律	二維動畫
		9	三極管的輸出特性曲線	二維動畫
	1.6 半導體器件的識別與檢測	14	二極管的識別與檢測	二維動畫
		15	三極管的識別與檢測	二維動畫
2 直流穩壓電源	2.1 整流電路	19	單相整流波形分析	二維動畫
	2.2 濾波電路	22	濾波波形分析	二維動畫
	2.3 穩壓電路	24	穩壓電路分析	二維動畫
3 基本放大電路	3.1 放大電路的基本知識	29	交、直流變換電路	二維動畫
		30	放大電路中各電壓電流波形	二維動畫
	3.2 基本共射極放大電路	32	Q 點對波形失真的影響（飽和+截止）	二維動畫
		33	微變等效變換電路	二維動畫
	3.3 分壓式偏置共射放大電路	35	溫度對 Q 點的影響	二維動畫
		36	Q 點穩定的原理	二維動畫
		39	分壓式偏置（含 C 和不含C）的微變變換過程	二維動畫
	3.4 共集電極放大電路	41	射極輸出器的微變變換過程	二維動畫
4 功率放大電路	4.2 互補對稱功率放大電路	50	基本互補對稱放大電路分析	二維動畫
		52	互補輸出級的交越失真	二維動畫
		54	OTL 互補對稱放大電路分析	二維動畫
5 差動放大電路與集成運算放大器	5. 1 基本差動放大電路	59	差動放大電路的分析	二維動畫
6 放大電路中的反饋	6.1 反饋的基本概念	64	什么是反饋	二維動畫
	6.3 負反饋對放大電路性能的影響	67	減小非線性失真	二維動畫
7 集成運算放大器的應用	7.1 集成運放的應用基礎	71	集成運放的特點（含虛短和虛斷）	二維動畫
	7.2 集成運放的線性應用	77	單限（含過零）比較器	二維動畫
8 正弦波振蕩器	8.1 正弦波振蕩電路概述	80	正弦波振蕩的分析	二維動畫
	8.2 RC 正弦波振蕩電路	82	RC 電路的分析	二維動畫


2、《數字電子技術》課程

分類	實訓項目	課程序列號	實訓內容	方式
第 1 章數字電路基礎	1.5 邏輯函數的卡諾圖化簡法	53	邏輯函數的卡諾圖化簡法	二維動畫
第 2 章 邏輯門電路	2.3 TTL 集成邏輯門電路	54	TTL 集成邏輯門電路	二維動畫
第 4 章 集成觸發器	4.2 主從觸發器	55	主從觸發器	二維動畫
	4.3 邊沿觸發器	56	邊沿觸發器	二維動畫
	4.4 CMOS 集成觸發器	57	CMOS 集成觸發器	二維動畫
第 5 章 時序邏電路	5.1 時序邏輯電路的分析	58	同步時序邏輯電路的分析法	二維動畫
	5.1 時序邏輯電路的分析	59	異步時序邏輯電路的分析法	二維動畫
第 6 章 脈沖波形的產生與整形電路	6.3 多諧振蕩器	60	多諧振蕩器	二維動畫
	6.4 施密特觸發器	61	施密特觸發器	二維動畫
	6.5 555 定時器及其應用	62	555 定時器及其應用	二維動畫


3、《電子產品設計制作》課程

分類	實訓項目	課程序列號	實訓內容	方式
項目一 智能電子時鐘	任務一 任務分析	7	數碼管結構	二維動畫
		8	共陽數碼管字形碼	二維動畫
		11	共陰數碼管字形碼	二維動畫
	任務三 程序設計	28	電子時鐘效果演示	二維動畫
項目二 電子秤	任務一 任務分析	38	稱重傳感器工作原理	二維動畫
		40	電子秤效果演示	三維動畫
項目三 電子尋跡小車	任務一 任務分析	51	電機驅動	二維動畫
		53	電機調速	二維動畫
		55	紅外尋跡原理	二維動畫
		57	紅外避障原理	二維動畫
		58	小車尋跡效果演示	三維動畫
		59	小車避障效果演示	三維動畫
		60	超聲波測距原理	三維動畫
	任務三 程序設計	74	小車前進	三維動畫
		75	小車后退	三維動畫
		77	小車轉彎	三維動畫
		79	小車調速	三維動畫


4、《嵌入式技術應用》課程

分類	實訓項目	課程序列號	實訓內容	方式
教學項目 1	任務 1	2	認識 STM32 固件庫	二維動畫
		3	STM32 固件庫關鍵子目錄和文件	二維動畫
	任務 2	6	嵌入式系統	二維動畫
		7	ARM Cortex-M3 處理器	二維動畫
		8	STM32 系列處理器	二維動畫
教學項目 2	任務 1	11	認識 STM32 的 I/O 口	三維動畫
		12	STM32 的GPIO初始化和輸入輸出庫函數	二維動畫
		15	Cortex-M3 工作模式及狀態	二維動畫
		16	Cortex-M3 寄存器組	二維動畫
		17	Cortex-M3 特殊功能寄存器組	二維動畫
	任務2	20	STM32 相關結構體	二維動畫
		22	Cortex-M3 處理器結構	三維動畫
		23	STM32 系統結構	三維動畫
		24	STM32 時鐘配置	三維動畫
教學項目 3	任務 1	26	認識數碼管	三維動畫
		28	數碼管靜態顯示電路硬件連接	三維動畫
		31	認識Coretex-M3 存儲器	三維動畫
		32	Cortex-M3 存儲器映射	三維動畫
		33	STM32 存儲器映射	三維動畫
	任務 1	36	數碼管動態掃描顯示電路硬件連接	三維動畫
		38	位帶區與位帶別名區	二維動畫
		39	位帶操作	二維動畫
教學項目 4	任務 1	43	認識嵌入式應用技術與開發的核心板	三維動畫
		48	GPIO 寄存器地址映射	二維動畫
		49	端口復用使用	二維動畫
		50	端口復用重映射	二維動畫
	任務 2	52	STM32 中斷通道	三維動畫
		53	STM32 外部中斷	三維動畫
		54	STM32 中斷優先級	三維動畫
		55	STM32 外部中斷編程	二維動畫
教學項目 5	任務 1	59	SysTick 定時器	三維動畫
		60	庫函數中的 SysTick 相關函數	二維動畫
		61	SysTick 的關鍵函數編寫	二維動畫
	任務 2	63	認識 STM32 定時器	三維動畫
		64	STM32 定時器與定時相關的寄存器	二維動畫
		65	STM32 定時器相關的庫函數	二維動畫
	任務 3	68	STM32 的 PWM 輸出相關寄存器	二維動畫
		69	STM32 的 PWM 輸出編程思路	二維動畫
		70	STM32 的 PWM 輸出相關庫函數	二維動畫
教學項目 6	任務 1	73	串行通信基本知識	三維動畫
		74	STM32 的USART 串口	三維動畫
		75	STM32 串口的相關寄存器	二維動畫
		76	STM32 串口相關函數	二維動畫
	任務 2	79	認識WIFI 通信模塊	三維動畫
		81	認識 Zigbee 通信模塊	三維動畫
		82	ZigBee 通信模塊使用	二維動畫
教學項目 7	任務 1	83	STM32 模數轉換簡介	二維動畫
		84	STM32 的 ADC 結構	三維動畫
		85	STM32 模數轉換相關寄存器	二維動畫
		86	STM32 的 ADC 設置	二維動畫
	任務 2	87	ADC 相關的庫函數	二維動畫

（二）、仿真教學軟件：
1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡版）
1）.用戶登錄；2）.用戶注冊；3）.用戶管理（3.1用戶查詢、3.2添加用戶、3.3修改用戶、3.4用戶刪除）；4）.級別管理（4.1級別查詢、4.2添加級別、4.3修改級別、4.4刪除級別）；5）.題庫類別管理（5.1 題庫類別查詢、5.2 添加題庫類別、5.3 修改題庫類別信息、5.4 刪除題庫類別信息）；6）.題庫管理（6.1 題庫查詢、6.2 添加單項選擇題、6.3 添加多項選擇題、6.4 添加判斷題信息、6.5 導入Excel題目信息、6.6 題目信息修改、6.7 刪除題目信息）；7）. 試卷管理（7.1 試卷查詢、7.2 添加試卷、7.3 自動抽題、7.4手動組卷、7.5 編輯試卷、7.6 刪除試卷、7.7 啟用試卷、7.8 打印試卷）；8）.模擬成績（8.1模擬成績查詢、8.2模擬成績詳細、8.3導出成績）；9）. 實戰成績（9.1實戰成績查詢、9.2導出實戰成績）；10）.在線考試；11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
2、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求

級別	內容	備注
中級	PLC工作原理控制、程序的執行過程、電動機的起�？刂�、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制
高級	星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制
技師	電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作
綜合	手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床

3、西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）

軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。

一級模塊	二級模塊	三級模塊
基本指令	電動機啟停控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	星角降壓啟動控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
順序控制指令	大小球傳送裝置控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易機械手控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	音樂噴泉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	運料小車控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	電鍍生產線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	皮帶運輸線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	工業洗衣機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	雙面銑床控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行


4、單片機仿真教學軟件參數方案（網絡版、具有軟件著作權）
1、軟件能達到的教學目標
1.1 本產品是參照《職業教育數字校園建設規范》，結合專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將單片機專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。
1.2 所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，提高掌握實際技能的能力；所有的技能訓練均是通過交互方式，變“讓學生觀摩教師表演”為“讓學生學習中動手、動手中學習”，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，使學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。
2、軟件能達到的教學效果
2.1 產品是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。
2.2 軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身。作為實訓教學應用，具有大量的原理動畫演示，助教素材應用于課堂教學環節，提供了豐富不可或缺的教學資源。
2.3 軟件支持實習實訓的導訓過程，達到預習、強化、模擬考核、反復試錯、探索創新的目的。
2.4 軟件具有先進性、實用性，可二次修改；軟件支持校園網內不限制（指定）終端、不少于100人同時在線實訓。
3、模塊內容:1、查找大小數。2、航標燈控制。3、計數報警器。4、數碼管顯示。5、循環燈點亮。6、霓虹燈控制。7、算數運算器。8、繼電器控制。9、 倒計時音樂報警器。10、數據傳送。
（三）實驗用電智能安全調控裝置
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉�現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ篒cu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
提供有效、權威的證明文件，佐證該產品的可靠、安全、先合法性。
