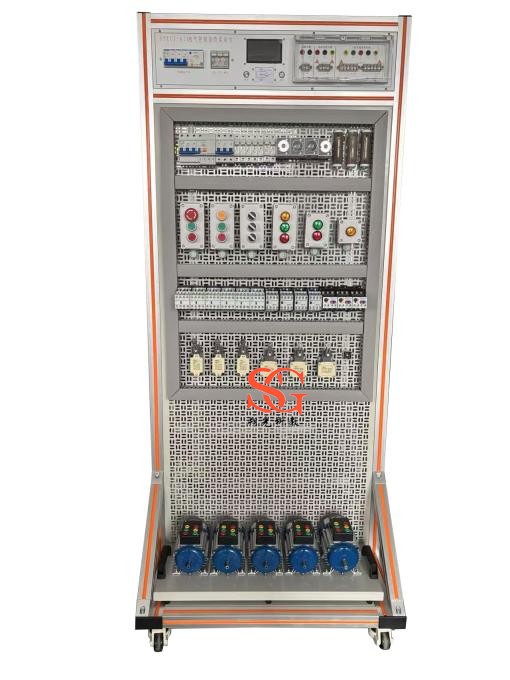

SGWX-07 低壓電工電氣實訓考核裝置
一、產品概述：
該裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，并裝有實驗室智慧用電安全控制系統：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間�、�、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
五、實驗操作項目：
1．三相異步電動機直接啟動控制
2.三相異步電動機的點動控制電路原理、裝配、調試
3.三相異步電動機的直接啟動的原理、裝配、調試
4.三相異步電動機的混合控制的原理、裝配、調試
5.三相異步電動機的兩地一控的原理、裝配、調試
6.三相異步電動機的正反轉控制的原理、裝配、調試,、考核
……自由設計項目。
六、元件配置清單
|
序號 |
型號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
D247LE﹣32 |
三相漏電開關 |
1 |
只 |
|
|
2 |
CJX2﹣0901 |
交流接觸器 |
4 |
只 |
|
|
3 |
JZ7﹣44 |
中間繼電器 |
2 |
只 |
|
|
4 |
JR36﹣20 |
熱繼電器 |
2 |
只 |
|
|
5 |
RT18-32X |
2P熔斷器 |
1 |
只 |
|
|
6 |
RT18-32X |
3P熔斷器 |
1 |
只 |
|
|
7 |
LX9-222 |
行程開關 |
2 |
只 |
|
|
LX9-001 |
2 |
只 |
|
8 |
3H |
控制按鈕 |
2 |
只 |
|
|
9 |
ST3 |
電子式時間繼電器 |
2 |
只 |
|
|
10 |
380V（Y/△）180W |
三相異步電機 |
1 |
只 |
|
|
11 |
380V（Y/△）180W |
三相異步電機 |
1 |
只 |
帶離心開關 |
|
12 |
塑料卡子及自攻螺絲 |
100 |
套 |
|
|
|
13 |
端子排 |
20 |
孔 |
|
|
|
