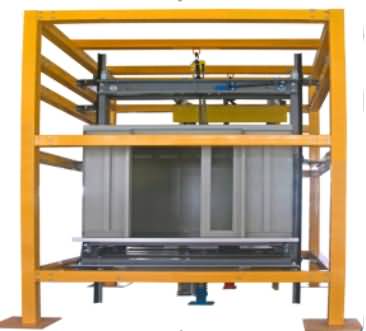

SG-21DT電梯井道設施安裝與調試設備
一、電梯井道設施安裝與調試設備產品要求
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件。
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
二、電梯井道設施安裝與調試設備技術參數要求
1、井道尺寸大約2000mm×2000mm×3000mm；
2、安全保護：緩沖器；
3、整機重量：≤1000KG；
4、外形尺寸大約2240mm×2240mm×3000mm。
三、電梯井道設施安裝與調試設備配置要求
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
手動葫蘆 |
2 |
臺 |
|
|
3 |
鋼絲線及線墜 |
1 |
套 |
|
|
4 |
導軌支架 |
16 |
套 |
|
|
5 |
導軌 |
8 |
條 |
|
|
6 |
導軌連接板 |
4 |
塊 |
|
|
7 |
導靴 |
8 |
套 |
|
|
8 |
潤滑油瓶 |
4 |
套 |
|
|
9 |
轎廂架 |
1 |
個 |
拉桿座、斜拉桿及減震橡膠座等 |
|
10 |
轎廂 |
1 |
個 |
轎頂、轎壁及轎底組件等 |
|
11 |
轎廂門地坎 |
1 |
條 |
|
|
12 |
彈簧液壓緩沖器 |
1 |
個 |
|
|
13 |
層門地坎 |
1 |
條 |
|
|
14 |
層門地坎支架 |
2 |
個 |
|
|
15 |
對重架 |
1 |
個 |
|
|
16 |
對重護欄 |
1 |
個 |
|
|
17 |
對重塊 |
2 |
塊 |
|
|
18 |
聚氨酯緩沖器 |
1 |
個 |
|
|
19 |
安裝配件 |
2 |
套 |
備用1套 |
|
20 |
安裝與測量工具 |
1 |
套 |
水平尺、卷尺、校導尺及磁鐵等 |
|
21 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖集等 |
四、電梯井道設施安裝與調試設備實訓項目要求
1、電梯井道的放樣；
2、電梯導軌支架與導軌的安裝與調整；
3、電梯轎廂龍門架與導靴的安裝與調整；
4、電梯轎廂的安裝；
5、電梯轎廂地坎的安裝與調整；
6、電梯對重架與導靴的安裝與調整；
7、電梯對重塊的安裝；
8、電梯對重護欄的安裝與調整；
9、電梯層門地坎的安裝與調整；
10、電梯層門地坎與轎廂門地坎尺寸的調整；
11、導軌與導靴的保養。
|
