SGDT-888D電梯安裝、維修與保養實訓考核設備技術參數設備要求 實訓設備應根據電梯崗位要求針對維修人員實際操作，對電梯安裝、維修、保養、調試等項目的培訓。適用于職業院校、技工學校、電梯企業的教學、實訓、鑒定、考核等。

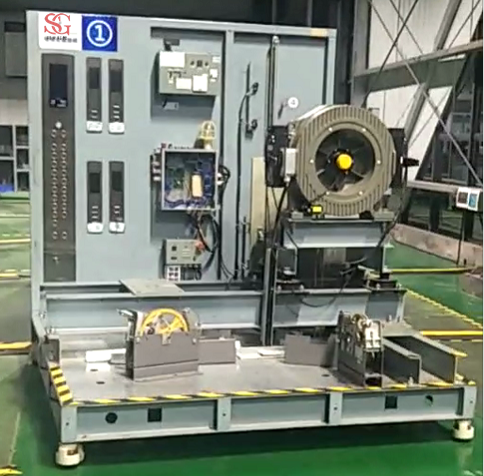

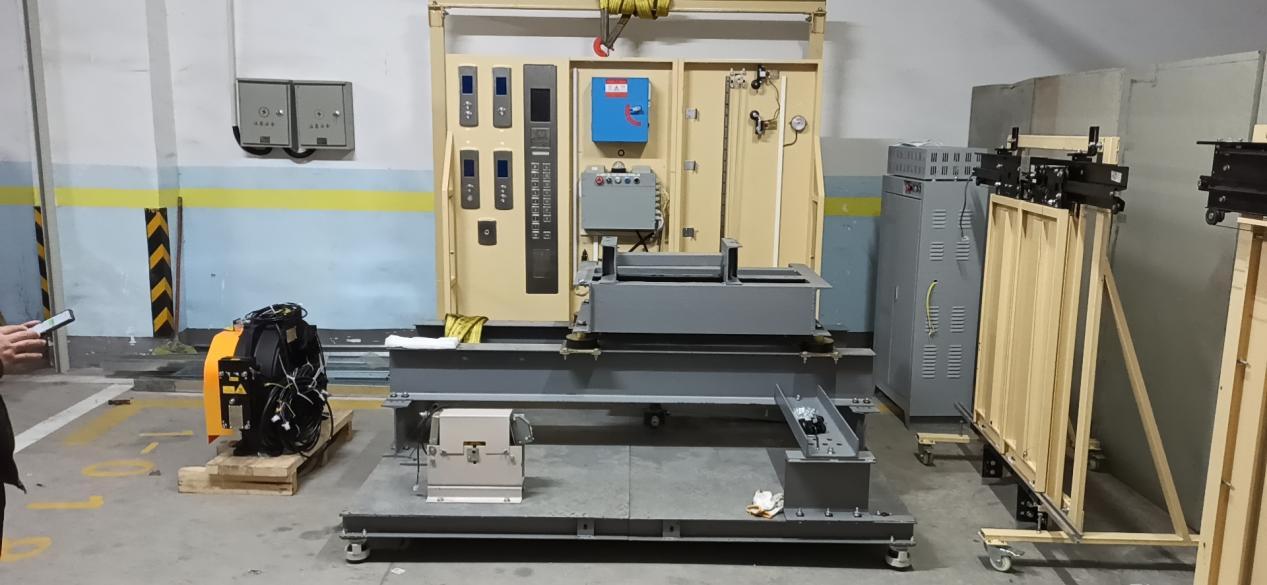

實訓設備應將一臺電梯的主要部件以平鋪的形式展現，電梯機房、層轎門系統、呼梯操縱、井道信息反饋等，單元之間聯動可以模擬電梯的運行狀態，方便操做，適用于練習、考評、比賽等項目。能夠學習和掌握實梯的電氣安裝布線、電梯機械調整、調試、檢測、安裝、拆卸維保技術及技能。具有電梯運行的真實功能，科學、安全、合理的整合電梯安裝、維修、保養的實訓考核功能。

基本參數
1.主要參數：
(1) 設備及人員操作空間尺寸：≤5000mm×7000mm×2500mm。
(2) 工作電源：三相五線 AC380V ±7.5% 50Hz。
(3) 安全保護措施：接地保護、過流、過載、漏電保護及防摔、防撞
保護功能，符合國家相關的標準。
(4) 最大功率消耗：≤10KW。
(5) 額定速度：1 米/秒。（按國際電梯技能競賽要求）
(6) 層站：4 層4 站。
(7) 控制方式：一體化控制器。
(8) 制動形式：塊式
(9) 拖動方式：VVVF。
(10) 基站： 1 層。
(11) 外呼顯示：液晶顯示。
(12) 呼梯盒：一體壁掛式。
(13) 轎內顯示：液晶。
(14) 開門方式：中分。
2.控制系統
控制系統采用市場主流一體機控制系統，并配套內選外呼控制系統，可模擬進行呼梯控制等功能，控制柜鏈接采用插接式方便組
裝與更換場地位置。
(1) 最大樓層 單梯2～64 層
(2) 電梯運行速度 ≤4.00m/s
(3) 群控數量 ≤8 臺
(4) 啟動力矩 150% 0Hz（帶PG 卡矢量控制）
(5) 速度控制范圍 1:1000（帶PG 矢量控制）
(6) 力矩精度 ±5%
(7) 頻率控制范圍 0～120Hz
3.曳引系統
曳引系統采用真實電梯曳引機，按照真實電梯的安裝方式安裝
在機械框架上，機械框架由腳輪可變換場地位置。還配備的機械可
移動式吊架，可對曳引機進行維修、調整、安裝保養等項目的操作。
(1) 電壓：380V
(2) 額定速度：1m/s
(3) 懸掛比：2：1
(4) 曳引繩直徑：Ф10
(5) 曳引輪直徑：400mm
(6) 功率：4.2kw
(7) 額定轉速：96rpm
(8) 額定頻率：25.6Hz
(9) 極數：32 極
(10) 標準配置的編碼器（1837-2048p/r)
(11) 制動力矩：700（N.m）
(12) 制動器電壓DC110
4.限速器
限速器采用電梯標準設備，可進行保養、安裝和調整。
(1) 額定速度：1m/s
(2) 繩輪節圓直徑:241mm
(3) 結構形式：離心甩塊式
(4) 鋼絲繩直徑：8mm
5.門機臺架
(1) 控制方式：矢量控制
(2) 最大功率：150W
(3) 開門寬度：(02/C 型, PL=800)
(4) 環境溫度：0 至+50°C
(5) 電源：127/230V +/-20%
(6) 評估壽命：200 萬次
(7) 開門寬度： PL=800
(8) 門板形式：防火門板
(9) 材料厚度≥1mm
(10) 表面處理：外表噴塑處理
(11) 開門寬度:800mm
(12) 門扇高度：1000mm
6.電梯操縱單元
(1) 外呼操縱盤：4 層4 站
(2) 轎頂檢修箱：
(3) 底坑檢修箱

功能要求
1.基本設備功能
(1) 防搗亂保護
(2) 司機操作
(3) 反向指令自動取消
(4) 開門保持按鈕
(5) 獨立服務
(6) 駐停服務
(7) 自動泊梯
(8) 自動返回基站
(9) 轎頂檢修
(10) 控制柜緊急電動運行
(11) 開、關門按鈕
(12) 廳外及轎內方向顯示
(13) 數字式大廳/轎內顯示
(14) 轎內LCD 顯示
(15) 轎內/廳外顯示
(16) 自動在平層
(17) 密碼功能
(18) 轎廂錯誤指令取消
(19) 大廳呼梯指令取消
(20) 本層廳外開門
(21) 重新初始化運行
(22) 就近平層
(23) 終端樓層保護
(24) 關門力矩保護
(25) 啟動時力矩補償
(26) 開/關門按鈕燈
(27) 大廳呼梯指令取消
(28) 最佳曲線自動生成
(29) 防打滑保護
(30) 故障歷史記錄

2.可完成實操項目
(1) 機房配套設施檢查、保養、維修、調整
(2) 曳引機項目檢查、保養、維修、調整
2.1）曳引機的保養
2.2）曳引機機座枕梁的安裝與調整
2.3）曳引輪和抗繩輪安裝調整；
2.4）曳引機制動器閘瓦間隙調整；
2.5）曳引機更換齒輪油；
2.6）曳引繩的懸掛安裝與調整
3.限速器項目檢查、保養、維修、安裝、調整
4.轎門機項目檢查、保養、維修、安裝、調整
4.1）轎門地坎的安裝與調整；
4.2）電梯轎門門扇與門扇安裝與間隙調整。
4.3）電梯轎門門扇與門套安裝與間隙調整。
4.4）電梯轎門門扇與地坎安裝與間隙調整。
4.5）轎門門機構的安裝與調試；
4.6）轎門門扇的安裝與調整
4.7）門刀的安裝與調試；
4.8）電梯門機參數的設置與調試；
4.9）電梯開關門的調試；
4.10）電梯轎門系統的保養；
5.電梯操縱臺架設備
5.1）內選操縱盤的安裝、維護、保養、調整
5.2）外呼操縱盤的安裝、維護、保養、調整
5.3）轎頂檢修箱的安裝、維護、保養、調整
5.4）底坑檢修箱的安裝、維護、保養、調整
6.整機調試
6.1）控制柜主板調試學習
6.2）整機慢車調試學習
6.3）整機快車調試學習
6.4）整機機械調整學習
6.5）變頻器調試學習
6.6）通訊回路原理的組裝檢修實訓；
6.7）電氣電纜安裝實訓

配套軟件
工業電梯安裝仿真教學軟件
一、產品概述
本產品依據教育部《職業教育數字校園建設規范》與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》，教育部、人力資源和社會保障部相關專業教學大綱，為緩解我電機電器裝配與維修專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。
本軟件以德國蒂森-克虜伯立式電梯為實物模型，就其安裝與典型故障排除進行仿真訓練，內容包含施工準備、樣板架放線、導軌安裝、限速器安裝、控制柜安裝、層門安裝、外呼板安裝、拽引機安裝、緩沖器安裝、對重安裝、轎廂安裝、轎門安裝、鋼絲繩安裝、故障檢修1、2、3 等共16 個仿真實訓項目，每個實訓單元含有若干個實訓項目，每個實訓項目包含若干個典型的實訓步驟。軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場的工作環境，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如安裝必讀、技術規范、安全交底、相關資料、教學資源、項目進程、施工準備等實訓模塊。
軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本軟件集情景教學、互動實訓功能于一體，發揮“信息技術對教育發展具有革命性影響”的重大作用，對加快實現電機電器裝配與維修教學與實踐教學的信息化、現代化，解決或緩解電機電器裝配與維修等專業實習中存在的諸多難題，將發揮不可替代的作用。
二、產品清單
軟件光盤及光盤盒一套、用戶手冊一本、加密狗一支、外包裝、出廠檢驗單、驗收單。
三、實訓項目
1．施工準備
2．導軌安裝
3．樣板架放線
4．限速器安裝
5．控制柜安裝
6．層門安裝
7．外呼板安裝
8．拽引機安裝
9．緩沖器安裝
10．對重安裝
11．轎廂安裝
12．轎門安裝
13．鋼絲繩安裝
14．故障檢修1：開門不到位
15．故障檢修2：所選樓層不換速
16．故障檢修3：運行時轎廂有異常
四、適用范圍
本軟件主要用于高職高專自動化類機電一體化技術等專業、中職加工制造類機電技術應用專業、技工院校電機電器裝配與維修專業相關課程的仿真實訓。本產品性能價格比極高，是相關各專業真實訓室不可缺少的主體軟件之一。

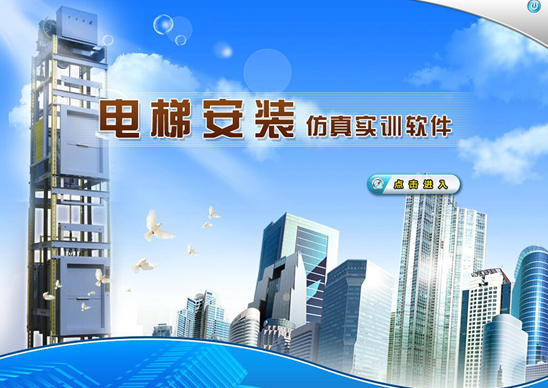

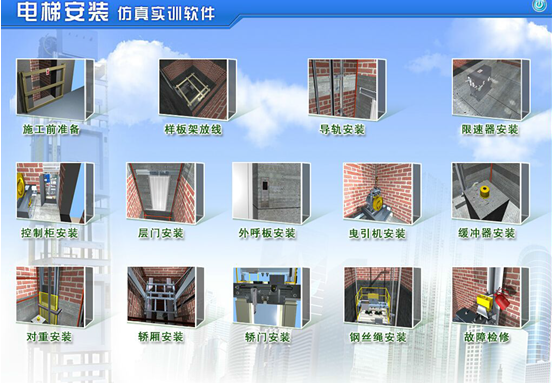

五、部分軟件界面








六、實訓項目具體清單

實訓單元	項目進程		實訓模塊	模式	項目進程描述
施工前準備	井道核實		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）； 教學資源（電梯知識PPT）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 技術要求； 快問快答。	文字、圖片、三維實訓	井道核實： 電梯井道是由具有專業資質的施工隊承建，安裝電梯前要對電梯井道尺寸進行復核。在本項目進程開始之前彈出技術要求，電梯井道是由具有專業資質的施工隊伍承建，安裝電梯之前要對電梯井道尺寸進行復核。根據操作提示從“工具庫”中選取工具，對照安裝圖紙進行測量核實（且有模擬工具使用音效）。
	井道開口處防護				井道開口處防護： 在本項目進程開始之前彈出技術要求，安裝工作開始前，需要先確認在每個井道開口處已經設置防護欄，防止墜落→從“物料場”及“工具庫”中選取當用物料及工具對井道開口處防護（且有模擬工具使用音效）→快問快答（對安裝防護欄表述正確的有哪些）
	腳手架搭建				腳手架搭建： 在本項目進程開始之前彈出技術要求，搭、拆腳手架的施工方必須具有相關資質，施工人員必須持證上崗，并嚴格遵守國家有關的施工規定→從“物料場”及“工具庫”中選取當用物料及工具進行腳手架搭建（且有模擬工具使用音效）→技術要求及快問快打（搭建腳手架的相關人員，必須具有相關資質嗎）
	確定安裝計劃				確定安裝計劃： 在本項目進程開始之前彈出技術要求→本模塊已完成，請返回上級菜單繼續學習其他內容。
樣板架放線	樣板架制作		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 技術要求； 快問快答； 技術說明。	文字、圖片、三維實訓	樣板架制作： 樣板架是用于固定廳門及導軌的鉛垂線。鉛垂線是安裝廳門及導軌位置的參照依據。在本項目進程開始之前彈出技術要求，根據電梯井道的橫截面尺寸，選擇制作樣板架木材，木材應干燥、不易變形，且能承受一定的重量。木材須光滑平直、四面刨平、互成直角→從“物料場”及“工具庫”中選取當用物料及工具進行樣板架制作（且有模擬工具使用音效）→技術操作說明及快問快答（樣板架的安裝有固定順序嗎）。

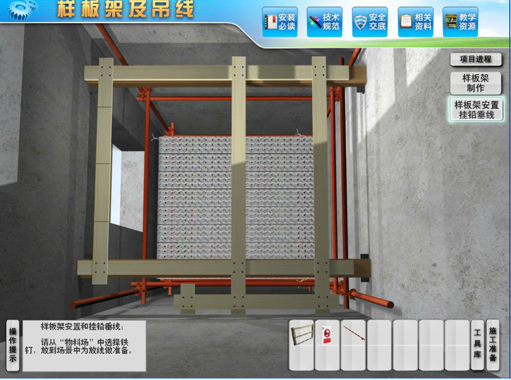

	樣板架樣板架安置和掛鉛垂線				樣板架安置和掛鉛垂線： 從“物料場”及“工具庫”中選取當用物料及工具進行樣板架樣板架安置和掛鉛垂線（且有模擬工具使用音效）→快問快答與技術說明：樣板架放線是安裝廳門以及轎廂和對重導軌的重要依據，根據經驗，10根線能夠滿足安裝要求。多放線也是可以的，例如放12根線：廳門2根；轎廂導軌6根；對重導軌6根。如果少放線根數過少的話，對實際安裝尺寸會有較大的影響，應盡量避免。
導軌安裝	施工前注意		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 技術要求；注意安全； 快問快答；技術說明。	文字、圖片、三維實訓	施工前注意： 技術要求：導軌與導軌支架安裝是整個電梯安裝中的一個重要環節。安全注意標志提醒。
	導軌支架安裝				導軌支架的安裝要求： 技術要求與工程圖紙→依據井道圖紙，從“工具庫”中選取當用工具進行導軌支架安裝位置確定（且有模擬工具使用音效）
	導軌的安裝				安裝導軌支架： 從“物料場”及“工具庫”中選取當用物料及工具進行安裝導軌支架（且有模擬工具使用音效）→快問快遞、技術要求及操作圖紙
	選層器葉片安裝				導軌的安裝與調整： 將對重繩頭板安裝到承重梁上，采用手工電弧焊焊接繩頭板與工字鋼→從“物料場”及“工具庫”中選取當用物料及工具進行導軌的安裝與調整（且有模擬工具使用音效）→快問快答與細節圖片展示→從“物料場”中選取當用物料進行葉片選層器安裝→快問快答與技術要求
限速器安裝	做標記		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 注意安全；快問快答。	文字、圖片、三維實訓	安裝注意事項： 從“物料場”及“工具庫”中選取當用物料及工具做標記→快問快答
	鉆孔				從“工具庫”中選取工具鉆孔（且有模擬工具使用音效）
	安裝				固定限速器： 從“物料場”中選取膨脹螺栓，將限速器底座固定在機房地板上。
控制柜安裝	安裝注意事項		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 注意事項； 安裝工具的準備； 快問快答。	文字、圖片、三維實訓	注意事項的準備。當心觸電與防護手套等安全標志（圖文形式）。
	安裝使用工具				安裝工具的準備（圖文形式）。
	控制柜安裝				從“物料場”及“工具庫”中選取當用物料及工具進行控制柜安裝（且有模擬工具使用音效）→快問快答、注意事項與操作圖紙
層門安裝	安裝前準備		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 安裝標識說明； 安裝工具的準備； 技術要求； 注意事項； 快問快答。	文字、圖片、三維實訓	工作前準備： 安全標識說明、安裝工具的準備。
	廳門地坎安裝				確認安裝位置技術要求→門套組裝（標記地坎中線及門寬線）→從“物料場”及“工具庫”中選取當用物料及工具安裝地坎支架及地坎→從“物料場”及“工具庫”中選取當用物料及工具進行井道內固定地坎支架（且有模擬工具使用音效）→按照具體要求進行地坎校正→安裝廳門護腳板
	廳門門套安裝				組裝廳門門套→廳門門套安裝及固定→廳門門套與墻壁固定→廳門門套尺寸測量及調整，本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行廳門門套安裝（且有模擬工具使用音效）
	廳門懸掛組件安裝				安裝廳門懸掛支架→廳門懸掛裝置安裝→廳門懸掛裝置與門套安裝→調整廳門懸掛裝置，本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行廳門懸掛組件安裝（且有模擬工具使用音效、快問快答及技術要求）
	廳門門扇安裝				安裝廳門門板與滑塊→廳門門板的調整→偏心輪及廳門鎖的調整，，本項目單元從“物料場”中選取當用物料進行廳門門扇安裝
外呼板安裝	安裝注意事項		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 注意事項； 安裝工具的準備； 快問快答。	文字、圖片、三維實訓	安裝注意事項：注意事項的準備（圖文）。
	安裝使用工具				安裝使用工具： 安裝工具的準備（圖文）。
	安裝方法				安裝方法： 依據工程圖紙，確認安裝位置。本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行外呼板安裝。
曳引機安裝	工作前準備		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 注意事項； 安裝工具的準備； 技術要求； 快問快答； 注意安全。	文字、圖片、三維實訓	工作前準備： 注意事項、安裝工具的準備（圖文）、技術要求。
	機房基準中線標記				本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行機房基準中線的標記（且有模擬工具使用音效）
	曳引機承重梁安裝				本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行曳引機承重梁安裝（且有模擬工具使用音效、技術要求）
	曳引機安裝				本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行曳引機安裝（且有模擬工具使用音效、技術要求、快問快答）
緩沖器安裝	緩沖器安裝前檢查		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 安裝注意； 技術要求； 安裝注意事項； 快問快答。	文字、圖片、三維實訓	緩沖器安裝前檢查： 根據圖紙與國標要求，進行安裝。
	緩沖器安裝及調整				緩沖器的安裝及調整： 依據圖紙，從“物料場”及“工具庫”中選取當用物料及工具進行緩沖器安裝及調整（且有模擬工具使用音效、技術要求）
	安裝注意事項				緩沖器的安裝注意事項： 緩沖器的具體調整方法應參考緩沖器說明書、快問快答。
對重安裝	對重架安裝		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示； 項目進程； 技術要求；快問快答。	文字、圖片、三維實訓	依據圖紙，從“物料場”及“工具庫”中選取當用物料及工具進行對重架安裝（且有模擬工具使用音效、技術要求、快問快答、操作圖紙）
	對重塊安裝				從“物料場”中選取當用物料進行對重塊安裝（技術要求、快問快答）
	對重防護欄安裝				從“物料場”中選取當用物料進行對重防護欄安裝（快問快答）

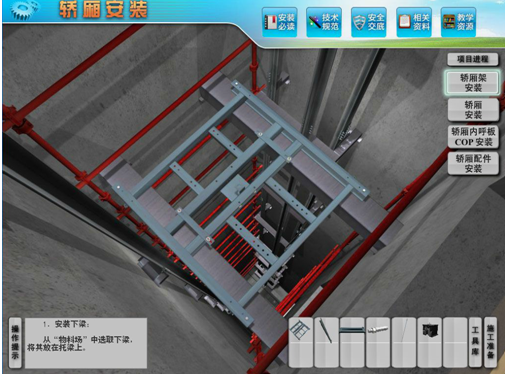

轎廂安裝	轎廂架安裝		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 技術要求；快問快答； 注意事項；調試要求。	文字、圖片、三維實訓	轎廂架與轎廂的結構： 簡介、技術要求→安裝下梁→安裝立柱→安裝上梁→安裝拉桿→安裝安全鉗→安裝導靴→安裝油杯→安裝減振裝置
	轎廂安裝				安裝轎底→吊裝轎頂→安裝轎壁→固定轎頂→安裝轎頂輪→安裝轎頂防護欄
	轎廂內護板ＣＯＰ安裝				從“物料場”及“工具庫”中選取當用物料及工具進行轎廂內呼板COP安裝
	轎廂配件安裝				轎頂風扇安裝→轎頂檢修箱安裝→平層感應器安裝
轎門安裝	轎門地坎安裝		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 技術要求；快問快答。	文字、圖片、三維實訓	從“物料場”及“工具庫”中選取當用物料及工具進行轎門地坎安裝（技術要求、快問快答）
	轎門護腳板安裝				從“物料場”及“工具庫”中選取當用物料及工具進行轎門護腳板安裝（技術要求、快問快答）
	門機組件安裝				從“物料場”及“工具庫”中選取當用物料及工具進行門機組件安裝（技術要求、快問快答）
	轎門門板安裝				從“物料場”及“工具庫”中選取當用物料及工具進行轎門門板安裝（技術要求、快問快答）
	轎門門刀安裝				從“物料場”及“工具庫”中選取當用物料及工具進行轎門門刀安裝（技術要求、快問快答）
鋼絲繩安裝	鋼絲繩放繩		安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 技術要求；快問快答。	文字、圖片、三維實訓	鋼絲繩的安裝工藝流程及放繩方法，從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩放繩（技術要求、快問快答）
	鋼絲繩與曳引輪槽安裝				從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩與曳引輪槽安裝（技術要求、快問快答）
	鋼絲繩與繩頭板安裝				從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩與繩頭板安裝（技術要求、快問快答）
	自動緊楔形繩頭組合				從“物料場”及“工具庫”中選取當用物料及工具進行自動緊楔形繩頭組合（技術要求、快問快答）
	鋼絲繩張力的調整				從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩張力的調整（技術要求、快問快答）
	安裝后的檢查				安裝后的檢查注意事項。
故障檢修	概述		電梯常見故障分析	文字、圖片、三維實訓	電梯常見故障分析（圖文）
	故障１ 開門不到位	故障原因	安裝必讀（安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護）； 技術規范（電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃）； 安全交底（現場施工安全計劃、現場施工安全分析）； 相關資料（使用維護手冊）；教學資源（電梯知識PPT ）； 施工準備（工具庫、物料庫）； 操作提示；項目進程； 故障現象。		機械阻力導致的開門不到位
		排除方法			主要原因分析與排除方法
	故障２ 所選樓層不換速	故障原因			轎廂運行到所選樓層不換速
		排除方法			檢測感應器接線或更換新的感應器
	故障３ 運行時轎廂有異常	故障原因			電梯運行轎廂內有異常的噪聲和振動
		排除方法			主要原因分析與排除方法
