自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部件是兩根鏈條，它們繞著兩對齒輪進行循環轉動。在扶梯頂部，有一臺電動機驅動傳動齒輪，以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中，構架是指在兩個樓層間延伸的金屬結構。
與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。

SG-29DT 自動扶梯部件安裝與調試實訓設備是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

一、技術指標
1. 輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2. 整機容量：＜8kVA
3. 提升高度：2000mm
4. 控制方式：PLC+變頻自起動控制。
5. 監控系統：電壓、電流工況實時監控。
6. 故障模塊：具有30位常見故障模擬設置功能。
7. 安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8. 外形尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9. 實訓桌尺寸：1680×710×1050mm
10. 輔助梯尺寸：1400×600×2180mm
11. 裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。

二、實驗裝置的基本配置
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置，上下機房、外側為全透明式。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

三、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置，能夠乘人運行。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。

四、自動扶梯的結構特點
1．結構特點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
2.扶梯尺寸

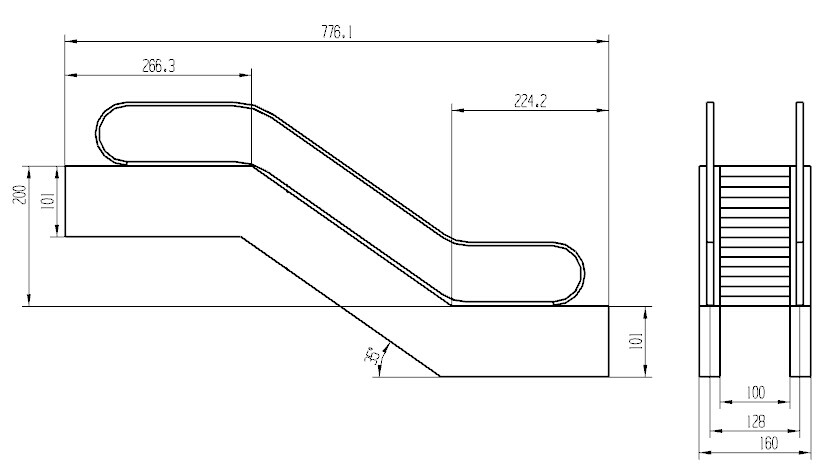

自動扶梯教學設備

五、自動扶梯技術規格表

序號	內 容	非標
1	總體說明
1．1	電梯編號：L1-L2
1．2	建筑物類型：百貨商場
1．3	扶手支架類型：苗條型
1．4	扶手支架高度： 900mm
1．5	適用標準：GB16899-1997
2	主要技術參數：
2．1	安裝方式：室內
2．2	布置方式：單臺
2．3	提升高度：2000mm
2．4	傾角：35º
2．5	梯級寬度：1000mm
2．6	水平梯級：2K
2．7	速度： 0.5 m/s
2．8	供電方式：三相五線制
2．9	電機電壓：380V
2．10	照明電壓：36V
2．11	頻率：50HZ
2．12	減速機：蝸輪蝸桿
2．13	控制屏安裝：桁架內
2．14	起動：星、三角
2．15	起動方式：鑰匙
3	型材
3．1	扶手支架型材：發紋不銹鋼
3．2	護壁板：透明鋼化玻璃
3．3	內蓋板：發紋不銹鋼
3．4	外蓋板：發紋不銹鋼
3．5	圍裙板：發紋不銹鋼
3．6	梯級：不銹鋼
3．7	梯級顏色：黑色（帶黃邊框）
3．8	扶手帶：黑色
3．9	前沿板及蓋板：發紋不銹鋼
3．10	梳齒：合成樹脂
4	故障顯示（中文）
5	變頻節能功能

六、自動扶梯主要功能

序號	功能名稱	功能說明	備注
1	雙向運行	操作上下進出口處鑰匙開關，可實現上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使扶梯停止運行
3	檢修運行	操作檢修盒，可進行檢修點動運行
4	梯級安全照明	扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
12	超載安全裝置	運行電流大于額定電流15%則設備停止運行
13	松閘安全裝置	制動裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非操作逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源回路短路時設備停止運行
19	故障顯示（中文）	設備運行發生故障時，自動顯示故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%

七、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。

返回頂部 ↑

相關產品： 支付寶, 百度,

友情鏈接: 財會模擬實驗室設備 ,

精品又大又爽又粗少妇毛片_亚洲大尺度gv无码专区_草莓视频app在线_26uuu成人亚洲综合色_成人福利在线播放_69偷拍亚洲另类无码专区_九九影院午夜理论片少妇_美女肏屄高潮日韩美女99_草草影院日韩AV无码精品_免费A级毛片久久18

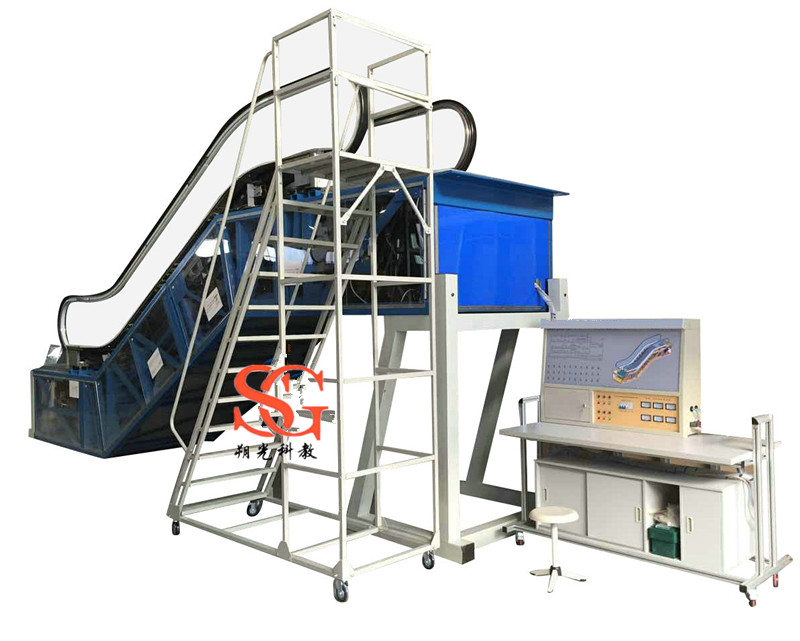

SG-29DT 自動扶梯部件安裝與調試實訓設備
