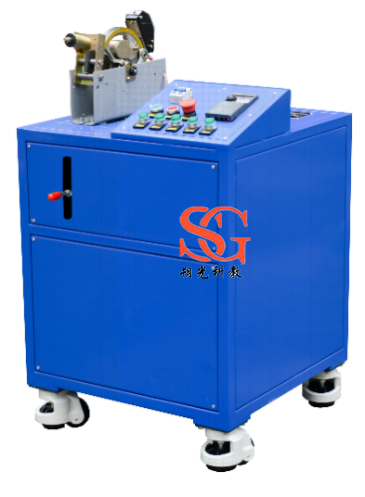

SG-DT22B 限速器動作展示教具單元
一、規格參數
1.運行方向：?jiǎn)蜗颍?br />
2.額定速度：≤2.5m/s；
3.繩輪節圓直徑：240mm；
4.鋼絲繩公稱直徑：8mm；
5.制動拉力：800N～1500N；
6.額定電壓：AC3800V；
7.整機功耗：≤0.5KW；
8.整機重量：≤100kg；
9.外形尺寸：600mm×600mm×770mm（長×寬×高）。
設備能夠安全的、完整的展現限速器的結構與原理；能安全的、方便的演示其工作過程；能安全、方便的進行限速器安裝、調整操作。由臺架、限速器、傳動機構、控制系統、防護罩等組成。具有安全、易操作、占地空間小、方便搬運等特點。
二、實訓項目
1.展示限速器結構原理；
2.演示限速器工作過程；
3.安裝與調整限速器；
4.安裝與調整限速器開關。
三、設備配置
1.臺架：材料：Q235，表面噴塑處理；
2.限速器：額定速度：≤2.5m/s；鋼絲繩公稱直徑：8mm；繩輪節圓直徑：240mm；
3.三相異步電動機：額定功率：≤0.5KW；額定電壓：AC3800V；
4.變頻器；
5.傳動機構：表面電鍍或發黑處理；
6.實訓工具；
7.配套資料：實訓指導書及相關說明書等資料。
|
